Transponder

7.1

Allgemeine Transponder-Informationen

7.1.1

Arbeitsweise von Transpondern

Ein Transponder besteht im Wesentlichen aus einem Microchip mit einem integriertem Speicher
und einer Dipolantenne.
Passive RFID-Transponder funktionieren nach dem folgenden Prinzip:
• Ein Teil der vom Reader ausgestrahlten Hochfrequenzenergie wird zur Stromversorgung des
integrierten Chips verwendet.
• Der mit Spannung versorgte Transponder empfängt Befehle vom Reader.
• Der Transponder sendet Antworten zur Reader-Antenne durch Modulation der reflektierten
Radiowellen (Backscatter-Verfahren).
Reader

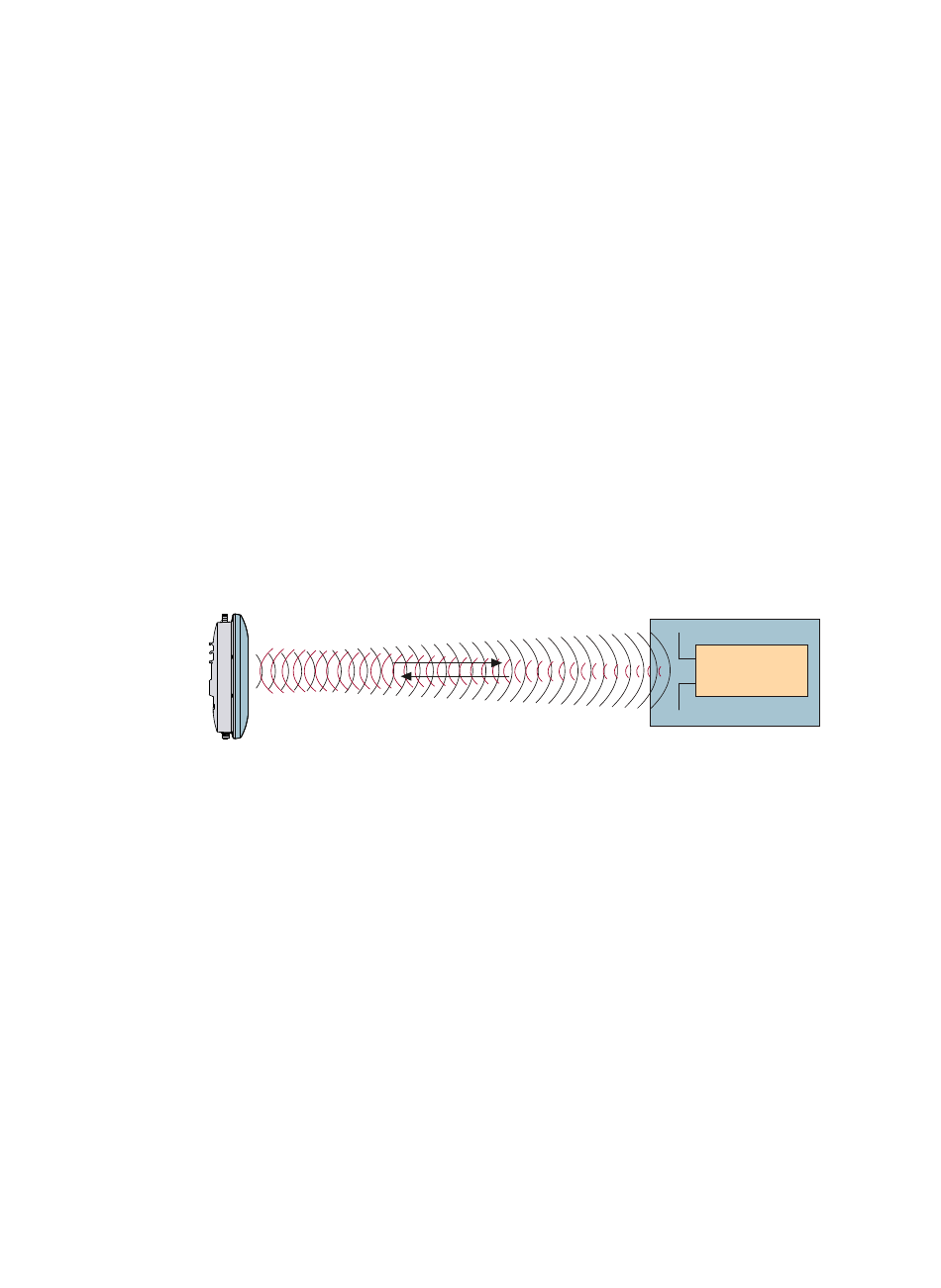

Bild 7-1
Abhängig von der Größe des Transponders und damit seiner Dipolantenne werden
unterschiedliche Übertragungsreichweiten erreicht. Allgemein gilt die Regel: Je kleiner der
Transponder und damit die Antenne, desto geringer ist die Reichweite.
7.1.2

Kommunikationsprotokolle der Transponder

Die Transponder unterscheiden sich durch unterschiedliche Kommunikationsprotokolle.
Folgende Transponder-Kommunikationsprotokolle werden innerhalb der RF600-Produktfamilie
unterstützt:
• RF610R, RF615R, RF650R, RF680R und RF685R
– ISO 18000-62
– ISO 18000-63
• RF690R und RF695R
– ISO 18000-63
