Reader
5.3 SIMATIC RF615R
Eingang (DI)
• Der Eingang ist potentialfrei über Optokoppler aufgebaut.
• Pegel
– Low: 0 ... 7 V
– High: 15 ... 24 V
Die folgenden Grafiken zeigen Ihnen verschiedene Beschaltungsmöglichkeiten.
Hinweis
Mindestdauer zwischen Änderungen
Beachten Sie, dass Änderungen an der DI/DO-Schnittstelle, die nicht mindestens 1,5 Sekunden
anliegen, von dem Reader nicht erkannt werden.

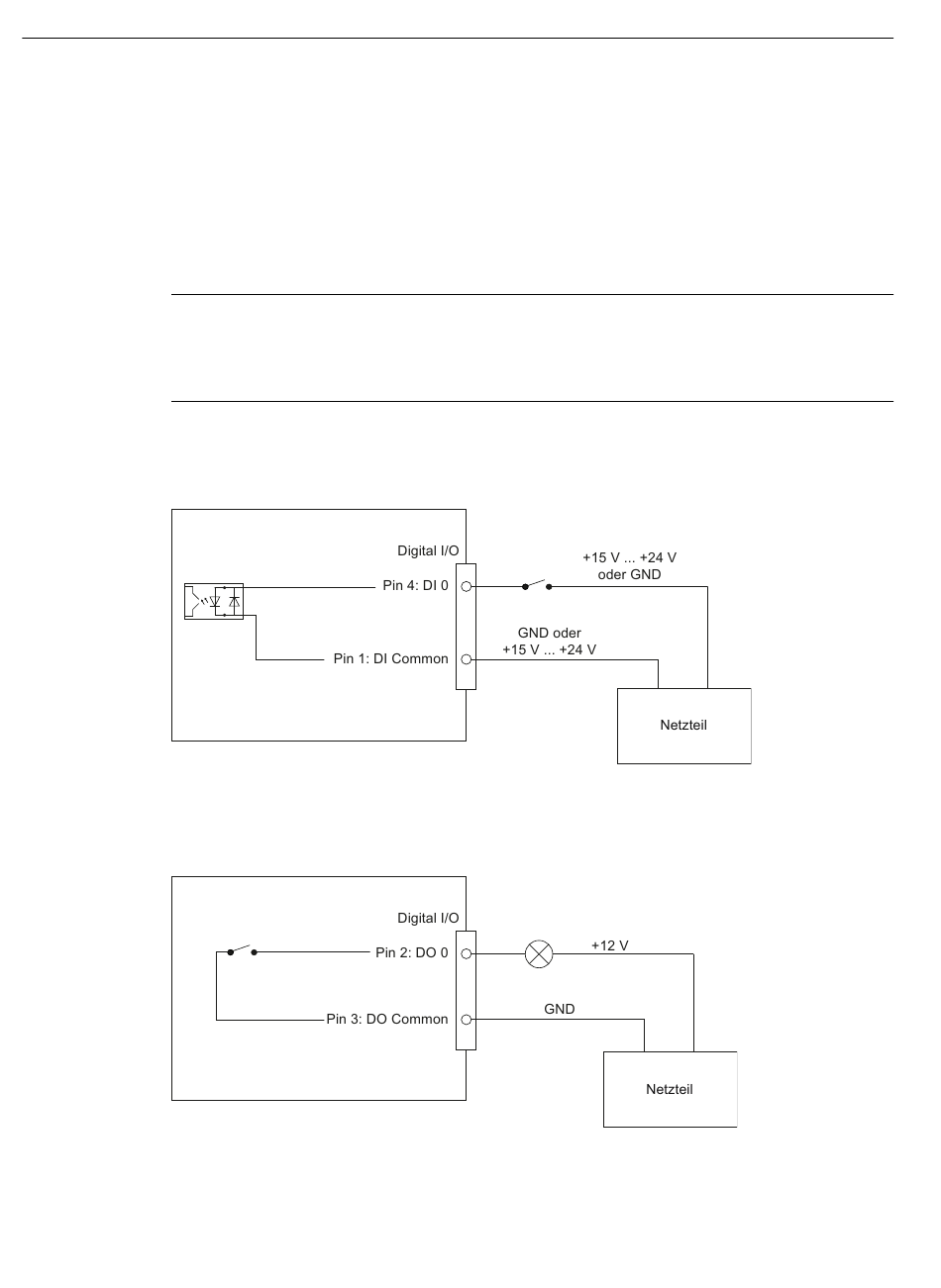

Zuführung der Spannung über externe Quelle
Bild 5-11
Zuführung der Spannung über externe Quelle
Bild 5-12
Die Zuführung der Spannung über eine externe Quelle wird hier exemplarisch für 12 V
dargestellt. Andere Spannungen sind ebenfalls zulässig.
138
Beispielbeschaltung 1: Digitaleingang
Beispielbeschaltung 2: Digitalausgang
