Antennen
6.6 SIMATIC RF650A
Beschränkungen innerhalb Japans
Hinweis
Beschränkung der Strahlungsleistung (ARIB)
RF600-Systeme die innerhalb von Japan in Betrieb genommen werden, dürfen mit einer
RF650A-Antenne folgende Strahlungsleistungen nicht überschreiten:
• 500 mW EIRP (bzw. 27 dBm EIRP) für den Betrieb mit RF650R (ARIB STD-T107)
• 4000 mW EIRP (bzw. 36 dBm EIRP) für den Betrieb mit RF680R/RF685R (ARIB STD-T106)
6.6.6

Antennendiagramme

Transponder-Ausrichtung

Die Antenne RF650A verfügt über eine zirkulare Polarisation. Bei einer zirkularen Antenne
wechselt die Ausrichtung der Antennen-Symmetrieachse bei jedem Sendevorgang zwischen
horizontal und vertikal. Aus diesem Grund ist die Ausrichtung der Transponder-
Polarisationsachse (horizontal/vertikal) nebensächlich. Achten Sie jedoch darauf, dass der
Transponder zur Antenne ausgerichtet ist.

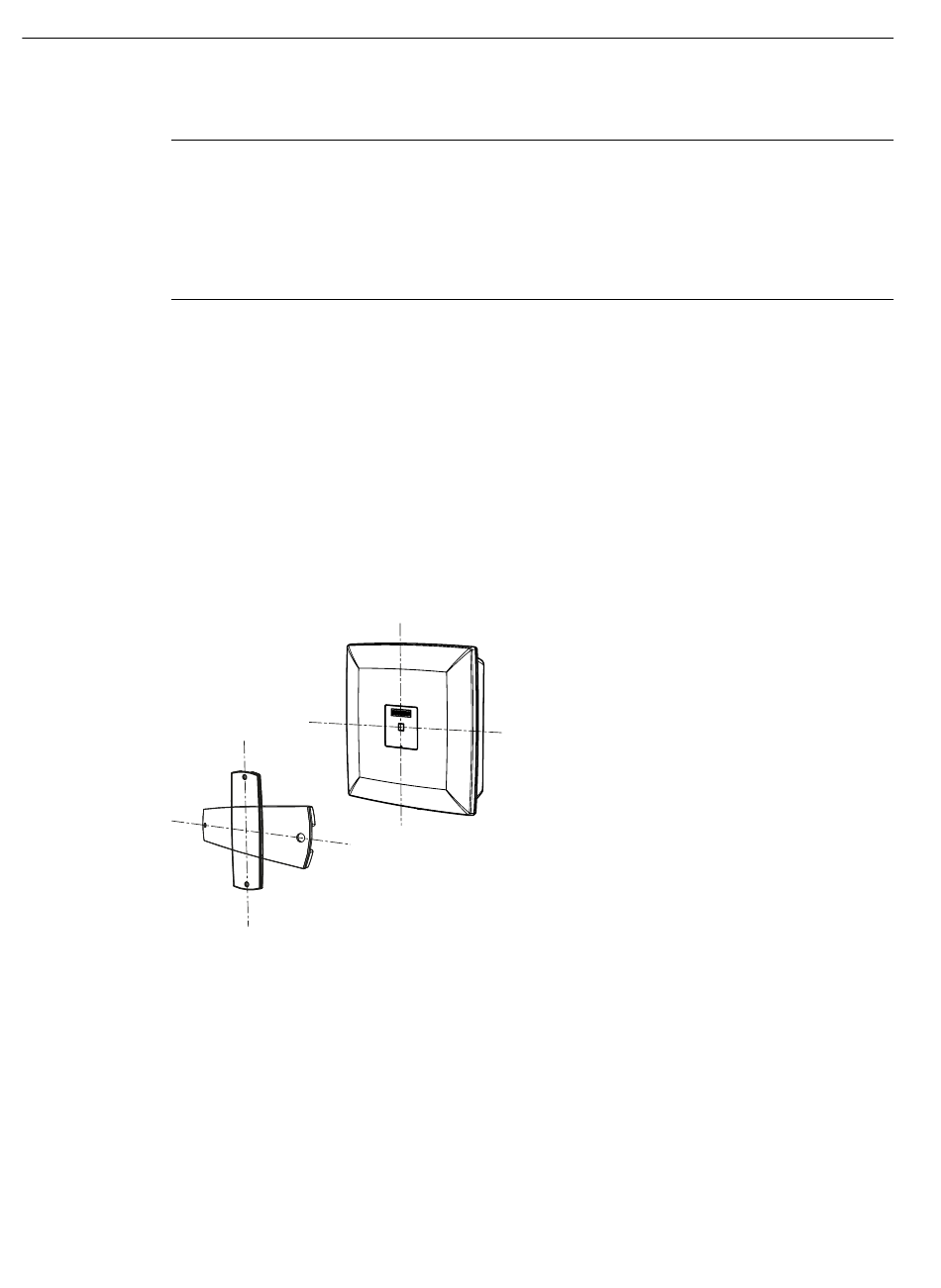

Bild 6-33
298
Ausrichtung der Transponder-Polarisationsachse bei einer zirkularen Antennen-
Symmetrieachse
