RF600-System planen
4.4 Reichweiten und Mindestabstände
Lineare Antennen
Um die maximale Reichweite mit linearen Antennen zu erreichen, achten Sie darauf, dass
die Polarisationsachsen von Antenne und Transponder parallel zueinander verlaufen. Eine
Veränderung des Transponder-Winkels innerhalb der x-y-Ebene, führt zu einer Reduktion der
Reichweite.
①
②
Bild 4-12
Hinweis
Optimale Transponder-Position/-Ausrichtung
Abhängig von der elektromagnetischen Eigenschaft der Umgebung kann die optimale
Transponder-Position und -Ausrichtung von der oben dargestellten abweichen.
58
Lineare Antenne RF615A, RF622A, RF642A oder RF680A
Transponder

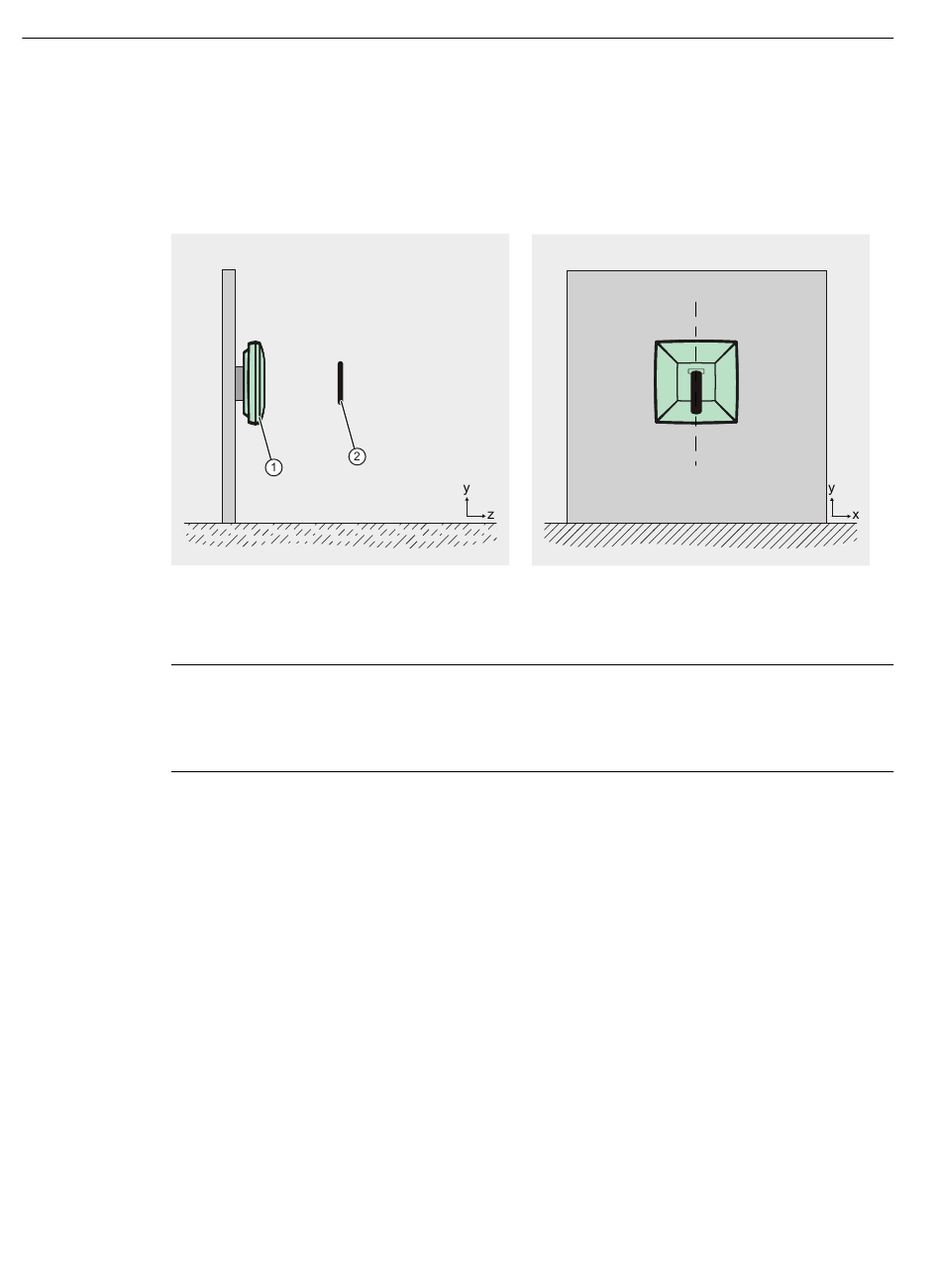

Mögliche Transponder-Ausrichtung mit linearen Antennen
