RF600-System planen
4.2 Mögliche Systemkonfigurationen
4.2.4

Szenario Wareneingang, Warenverteilung und Warenausgang

Das Szenario besteht aus einer RFID-Anlage mit drei Readern. Der Reader SIMATIC RF650R
identifiziert mit seinen vier Antennen die ein-/ausgehenden Produkte am Wareneingangstor/-
ausgangstor einer Fabrikhalle, durch das Paletten angeliefert werden. Jede Palette ist mit einem
Transponder versehen. Die Transponder enthalten Benutzerdaten, die über Warenabsender und
Empfänger Auskunft geben. Diese Daten werden gelesen und weitergegeben. Die auf den
Paletten angelieferten Waren werden in der Fabrikhalle weiterverarbeitet und verlassen die
Halle anschließend über den Warenausgang.
Wareneingang
SIMATIC
RF650A
SIMATIC
RF650R

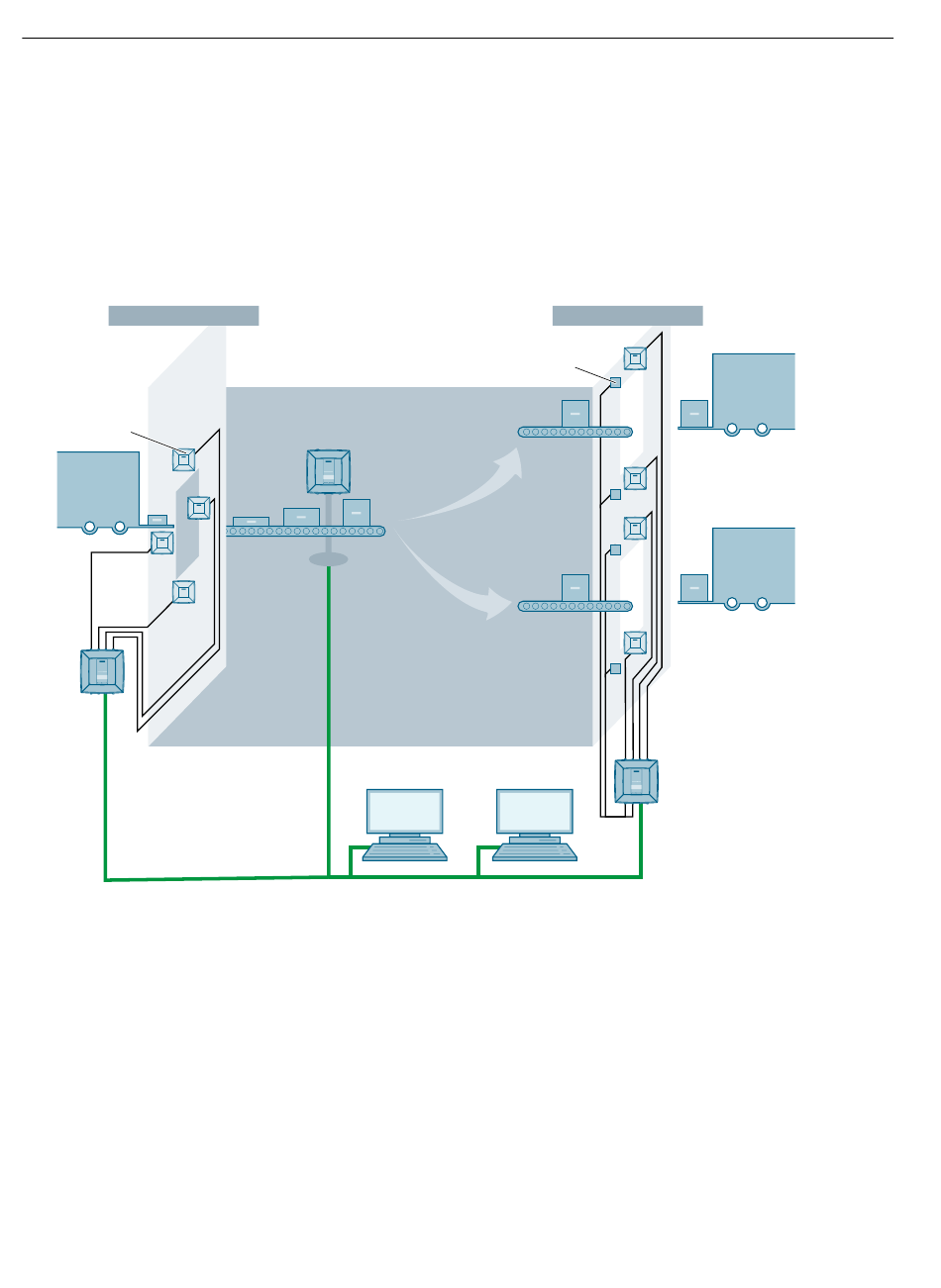

Bild 4-5 Szenario: Wareneingang, -verteilung und -ausgang
Merkmale des Szenarios
In diesem Beispiel-Szenario ist der Reader SIMATIC RF685R über eine Lichtschranke gesteuert
und überwacht ein Förderband, über das Waren in die Richtung von zwei Ausgangstoren
transportiert werden, die für unterschiedliche Empfänger bestimmt sind. Jede Ware ist mit
einem Transponder versehen, der immer in gleicher Position und Ausrichtung an der Ware
angebracht ist. Diese Transponder enthalten ebenfalls Benutzerdaten, die über Warenabsender
und -empfänger Auskunft geben. Hinter dem Förderband befindet sich eine Weiche, über die
festgelegt wird, auf welches der Ausgangstore die Waren zusteuern sollen. In Abhängigkeit von
den Leseergebnissen des Readers wird die Weiche gestellt und werden die Waren verteilt.
Hinter der Weiche werden die Waren auf Paletten verladen - jede Palette ist mit
einem Transponder versehen. Auch diese Transponder enthalten Benutzerdaten, die über
40
SIMATIC
RF685R
Diagnose-PC
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Warenausgang
Lichtschranke
Anwender- SIMATIC
applikation
RF650R
SIMATIC RF600
