- Seite 1 SIMATIC RF640T Gen 2 SIMATIC Sensors RFID-Systeme SIMATIC RF640T Gen 2 Betriebsanleitung 05/2009 J31069-D0197-U001-A2-0018...
- Seite 2 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 3 Inhaltsverzeichnis SIMATIC RF640T Gen 2 ........................... 5 Merkmale ............................5 Bestelldaten ...........................6 Einsatz planen ..........................6 1.3.1 Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall..............................6 1.3.2 Lesereichweite bei metallischen planen Trägern................7 1.3.3 Lesereichweite bei Montage auf nichtmetallischen Trägermaterialien ..........8 1.3.4 Einfluss von leitenden Wänden auf die Lesereichweite ..............9 1.3.5...
- Seite 4 Inhaltsverzeichnis SIMATIC RF640T Gen 2 Betriebsanleitung, 05/2009, J31069-D0197-U001-A2-0018...

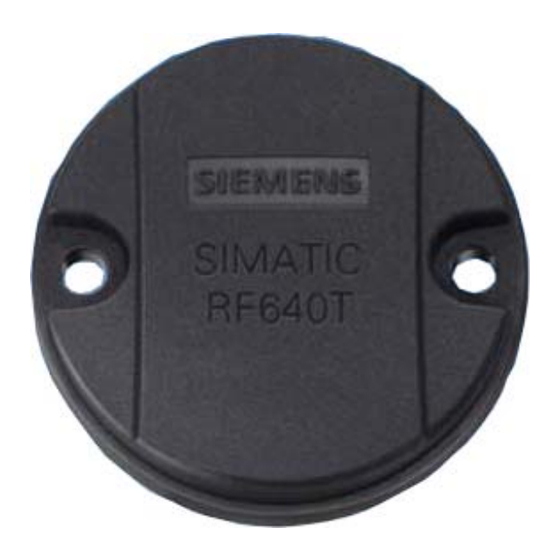

- Seite 5 SIMATIC RF640T Gen 2 Merkmale Der SIMATIC RF640T Gen 2-Transponder ist ein passiver (d. h. batterieloser) und wartungsfreier Datenträger in runder Bauform. Er arbeitet auf Basis der UHF Class 1 Gen 2- Technologie und dient zum Speichern des "Electronic Product Code" (EPC) von 96 Bit/240 Bit.
- Seite 6 64 Byte Anwenderspeicher • -25 °C bis +85 °C Betriebstemperatur • Maße (D x H) 50 mm x 8 mm • SIMATIC RF640T Gen 2 (USA / Kanada) 6GT2810-2DC10 Frequenz 902 MHz bis 928 MHz • EPC 96 Bit/240 Bit •...
- Seite 7 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.2 Lesereichweite bei metallischen planen Trägern Grundsätzlich weist der Transponder eine lineare Polarisation auf. Die Polarisationsachse verläuft wie in nachstehender Grafik gezeigt. Wenn der Datenträger auf einer planen Metallträgerplatte zentrisch montiert ist, welche nahezu quadratische Abmaße hat oder kreisrund ist, so kann dieser beliebig ausgerichtet sein, da die RF660A-Sende- und Empfangsantennen mit zirkulärer Polarisation arbeiten.
- Seite 8 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.3 Lesereichweite bei Montage auf nichtmetallischen Trägermaterialien Der Transponder ist grundsätzlich für die Montage auf metallischen Objekten konzipiert und hat unter dieser Voraussetzung die maximale Reichweite. Tabelle 1- 2 Lesereichweite bei nichtmetallischen Trägern Trägermaterial...
- Seite 9 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.4 Einfluss von leitenden Wänden auf die Lesereichweite Sind leitende Wände bzw. Begrenzungen in der Umgebung, welche das Funkfeld abschatten, wird ein Abstand von ca. 10 cm empfohlen. Grundsätzlich beeinflussen Wände am wenigsten, wenn die Polarisationsachse orthogonal zur Wand steht.
- Seite 10 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.5 Richtcharakteristik des Transponders Vorzugsweise ist der Datenträger parallel zur Sendeantenne auszurichten. Wird jedoch der Datenträger inklusive der metallischen Trägerplatte gekippt, ergibt sich eine Verringerung der Reichweite. Rotation um die Polarisationsachse Bild 1-3...
- Seite 11 SIMATIC RF640T Gen 2 1.3 Einsatz planen Rotation orthogonal zur Polarisationsachse Bild 1-4 Charakteristik des Transponders bei der Rotation orthogonal zu der Polarisationsachse (innerhalb der Tag Ebene) 1.3.6 Einsatz des Transponders im Ex-Schutzbereich Die TÜV NORD CERT GmbH, benannte Stelle Nr. 0044 nach Artikel 9 der Richtlinie des Rates der Europäischen Gemeinschaften vom 23.
- Seite 12 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.7 Einsatz des Transponders im Ex-Schutzbereich für Gase Temperaturklasseneinteilung für Gase Die Temperaturklasse des Transponders ist für gasexplosionsgefährdete Bereiche abhängig vom Umgebungstemperaturbereich: Umgebungstemperaturbereich Temperaturklasse -25 °C bis +85 °C -25 °C bis +60 °C -25 °C bis +40 °C...
- Seite 13 SIMATIC RF640T Gen 2 1.3 Einsatz planen 1.3.8 Einsatz des Transponders im Ex-Schutzbereich für Stäube Das Betriebsmittel ist geeignet für Stäube, deren Zündtemperaturen bei einer Staubschicht von 5 mm größer als 210 °C sind (Glimmtemperatur). Mit der hier laut IEC 61241-0 und IEC 61241-11 angegebenen Zündtemperatur nach Zündschutzart iD wird in diesem Fall die...
- Seite 14 SIMATIC RF640T Gen 2 1.4 Montagehinweise Montagehinweise Eigenschaften Beschreibung Montageart Schraubbefestigung ①, (M4 Schrauben) (Zwei Scheiben DIN 433 und zwei M4 Zylinderschrauben mit Innensechskant DIN 6912) Anziehdrehmoment (bei Raumtemperatur): < 1,2 Nm Bild 1-5 Schraubbefestigung Hinweis Achten Sie bei der Montage des Transponders auf eine ebene Montagefläche!
- Seite 15 SIMATIC RF640T Gen 2 1.5 Speicheraufbau Speicheraufbau SIMATIC-Speicheraufbau Die folgende Grafik zeigt den Aufbau des virtuellen SIMATIC-Speichers für den Reader RF620R/RF630R und erläutert die Funktion der einzelnen Speicherbereiche. Der SIMATIC- Speicheraufbau ist angelehnt an die 4 Speicherbänke, wie sie bei EPC Global definiert sind.
- Seite 16 SIMATIC RF640T Gen 2 1.5 Speicheraufbau Speicheraufbau RF640T Gen 2 Tags User RESERVED special [hex] (Passwörter) Bereich Zugriff KILL-PW Lock- Funktion RF640T 00 - 3F FF00-FF0B read/ FFC0-FFC7 FF80-FF87 LOCKED Gen 2 (240 Bit = write FF00-FF1D) Speicherdarstellung nach EPC...
- Seite 17 SIMATIC RF640T Gen 2 1.5 Speicheraufbau Die folgende Grafik zeigt die genaue Speicherbelegung. Jedes Kästchen im rechten Teil der Grafik stellt ein Wort (16 bit) im Speicher dar. Farbe Zugriff durch SIMATIC RF660R / SIMATIC RF610M Lesen Schreiben / Lesen Bild 1-7 Darstellung des Speicheraufbaus RF640T Gen 2 gemäß...
- Seite 18 SIMATIC RF640T Gen 2 1.6 Technische Daten Technische Daten 1.6.1 Mechanische Angaben Eigenschaft Beschreibung Abmessungen (D x H) 50 mm x 8 mm (+1 mm) Aufbau Leiterplatte mit integrierter Antenne Ausführung Kunststoffgehäuse (PA12), silikonfrei Gewicht ca.13 Gramm Montage auf Metall direkt auf Metall ohne Abstand 1.6.2...
- Seite 19 SIMATIC RF640T Gen 2 1.6 Technische Daten 1.6.3 Speicher Angaben Eigenschaft Beschreibung EPC Class 1 Gen 2 Speicherorganisation EPC Code 96 Bit/240 Bit Anwenderspeicher 64 Byte 64 Bit Reserved (Passwörter) 64 Bit Protokoll ISO 18000-6C Datenerhaltungszeit 10 Jahre Lesezyklen unbegrenzt Schreibzyklen Minimum bei +22 °C 100 000...
- Seite 20 SIMATIC RF640T Gen 2 1.6 Technische Daten Es muss die Richtlinie des Rates der Europäischen Gemeinschaften vom 23. März 1994 (94/9/EG) eingehalten werden, siehe auch Kapitel "Einsatz des Transponders im Ex- Schutzbereich". Die Werte für Schock und Vibration sind Maximalwerte und dürfen nicht als Dauerbeanspruchung auftreten.
- Seite 21 SIMATIC RF640T Gen 2 1.6 Technische Daten 1.6.5 Chemische Beständigkeit des Transponders RF640T Gen 2 Die folgende Tabelle gibt einen Überblick über die chemische Beständigkeit des Datenspeichers aus Polyamid 12. Hervorzuheben ist die sehr gute Beständigkeit des Kunststoffgehäuses gegenüber Chemikalien im Kfz (z. B.: Öle, Fette, Dieselkraftstoff, Benzin, ...), die nicht gesondert aufgeführt sind.
- Seite 22 SIMATIC RF640T Gen 2 1.6 Technische Daten Konzentration 20 °C 60 °C Salzsäure ￮ ￚ Schwefeldioxid gering ￮￮￮￮ ￮￮￮￮ Schwefelsäure ￮￮ ￚ ￮￮￮ ￚ Schwefelwasserstoff gering ￮￮￮￮ ￮￮￮￮ Tetrachlorkohlenstoff ￮￮￮￮ ￮￮￮￮ Toluol ￮￮￮￮ ￮￮￮ Waschmittel hoch ￮￮￮￮ ￮￮￮￮ Weichmacher ￮￮￮￮...
- Seite 23 SIMATIC RF640T Gen 2 1.7 Zertifikate und Zulassungen Zertifikate und Zulassungen Tabelle 1- 3 6GT2810-2DC00 - RF640T Gen 2 UHF Tool Tag - Europa Zertifikat Beschreibung CE Zulassung nach R&TTE-Richtlinie Für die Richtlinie 94/9/EG: EG Baumusterprüfbescheinigung Nr. TÜV 07 ATEX 346241 Anerkennung der Qualitätssicherung TÜV 96 ATEX 1125 Q...
- Seite 24 SIMATIC RF640T Gen 2 1.8 Maßbild Maßbild Bild 1-8 SIMATIC RF640T Gen 2 UHF Tool Tag Version 1 Maßeinheiten: Alle Maße in mm SIMATIC RF640T Gen 2 Betriebsanleitung, 05/2009, J31069-D0197-U001-A2-0018...
