Hinweis
Bedingungen bezüglich UL-Zulassung
• The product is designed exclusively for use in industrial environments.
• for indoor use only (dry location)
• mounted on height below 2 m
• Coaxial connectors and cables shall comply with NFPA70 art. 820 part V
6.3.4 Antenne anschließen
Die Antenne SIMATIC RF615A muss über ein Antennenkabel am Reader angeschlossen werden.
Für den Anschluss stehen fertig konfektionierte Standardkabel in den Längen 1 m, 3 m, 5 m,
10 m, 15 m, 20 m und 40 m zur Verfügung.
Die Reichweite der Antenne wird durch die Leitungsdämpfung begrenzt. Die maximale
Reichweite kann mit dem Kabel 6GT2815-0BH10 (Länge 1 m) erzielt werden, da dieses Kabel
die geringste Dämpfung aufweist.

Voraussetzung

Hinweis
Verwendung von Siemens Antennenkabel
Um eine optimale Funktion der Antenne zu gewährleisten, wird die Verwendung eines Siemens
Antennenkabels gemäß Zubehörliste empfohlen.

Zugentlastung

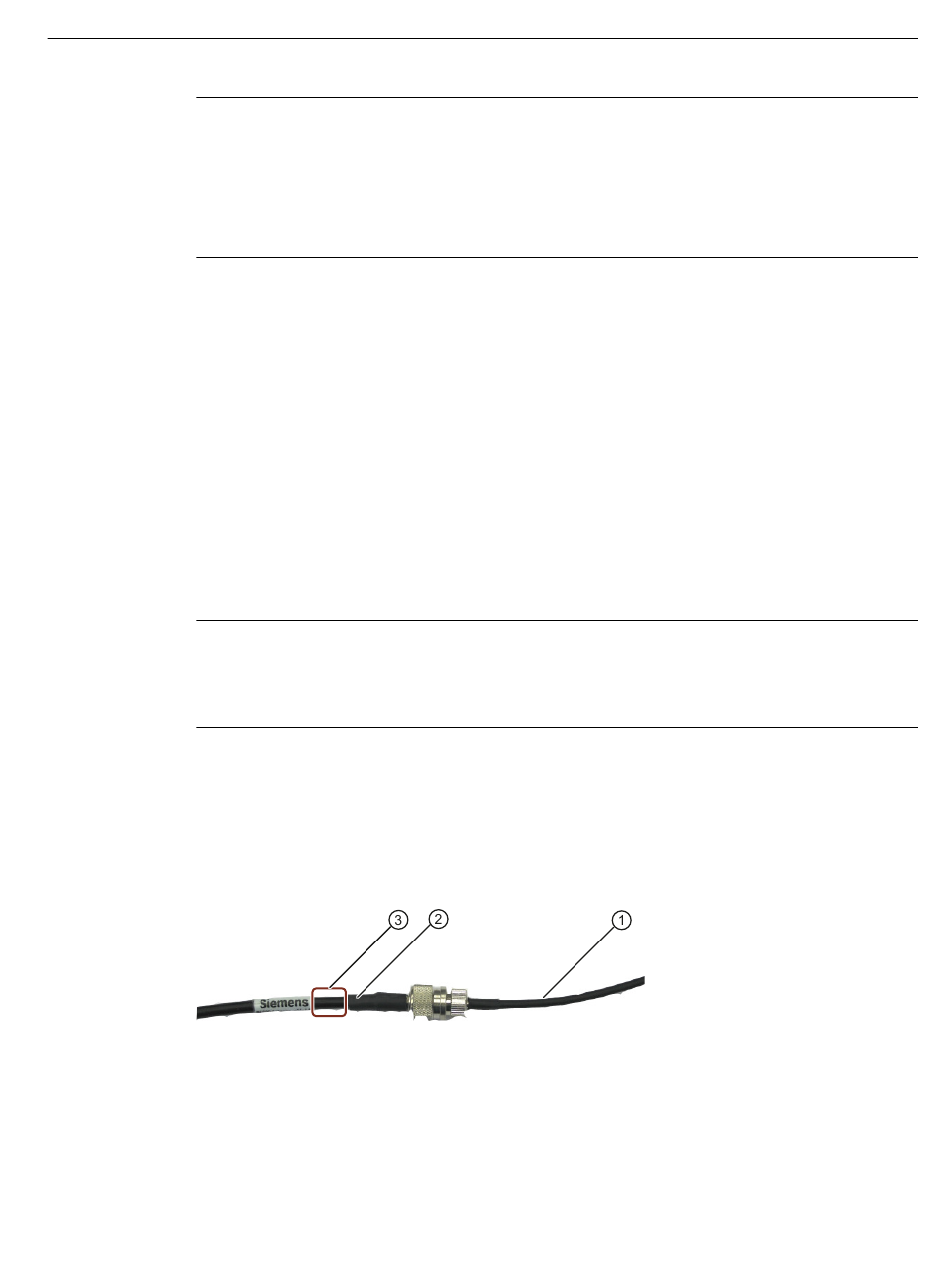

Um das Antennenanschlusskabel vor Zug zu schützen, können Sie eine Zugentlastung, z. B. in
Form einer Zugentlastungsschelle, anbringen. Die nachfolgende Grafik zeigt den optimalen
Montagepunkt, um eine Zugentlastung anzubringen.
①
②
③
Bild 6-4
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
RF615A-Antennenanschlusskabel
RF600-Antennenkabel
Montagepunkt für Zugentlastung
Zugentlastung
