Zubehör
10.1 Weitbereichsnetzteil für SIMATIC RF-Systeme

Montagehinweise

Das Netzteil ist mit den beschriebenen Anschlusskabeln primär- und sekundärseitig
anzuschließen. Das Ziehen und Stecken der Anschlussstecker darf netzteilseitig nur im
spannungslosen Zustand erfolgen. Der Schutzgrad IP67 wird nur bei korrekt aufgesteckten und
verriegelten Anschlusssteckern erreicht. Es sind ausreichende Abstände um das Netzteil zur
Gewährleistung freier Konvektion zu berücksichtigen. Der Anschluss der Spannungsversorgung
hat unter Berücksichtigung der jeweils gültigen landesspezifischen Normen und Vorschriften zu
erfolgen. Das Netzteil muss sich über eine geeignete Einrichtung außerhalb der
Spannungsversorgung spannungsfrei schalten lassen. Das Gerät wird mit den Anschlüssen "L"
an Phase und "N" an den Nullleiter des Netzes angeschlossen. Der Anschluss "PE" ist mit dem
Schutzleiter zu verbinden (siehe Abmessungen und Anschlussbelegung). Das Netzteil darf nur
mit angeschlossenem Schutzleiter betrieben werden. Das Netzteil ist wartungsfrei und enthält
keine durch den Anwender zu wechselnde Teile. Das Leistungsderating beim Betrieb über 50 °C
Umgebungstemperatur ist durch den Anwender sicherzustellen. Das Netzteil wird mit der
Grundfläche auf der Montageplatte oder der Montagewand unter Verwendung der vier
Montagebohrungen (z. B. Schraube und Scheibe M5) verschraubt. Die optimale Kühlung durch
natürliche Konvektion ist am Montageort sicherzustellen. Bei Einsatz im Geltungsbereich der
CSA C22.2 No 107.1-01 ist ein trennendes Element für den Ausgangskreis vorzusehen.
Erdungsanschluss
Aus Gründen der EMV sollte das Gerät zusätzlich über den Erdungsanschluss
dem Primäreingang (PE)
Verbindung so kurz wie möglich ausfällt und einen Kabelquerschnitt von mindestens 10 mm²
aufweist. Dadurch stellen Sie sicher, dass evtl. auftretende Störungen auf dem Schirm möglichst
gut abgeleitet werden.
Der Erdungsanschluss
Erdpotenzial verbunden werden. Ziehen Sie die Schraube mit einem Drehmoment ≃ 1,5 Nm
fest.

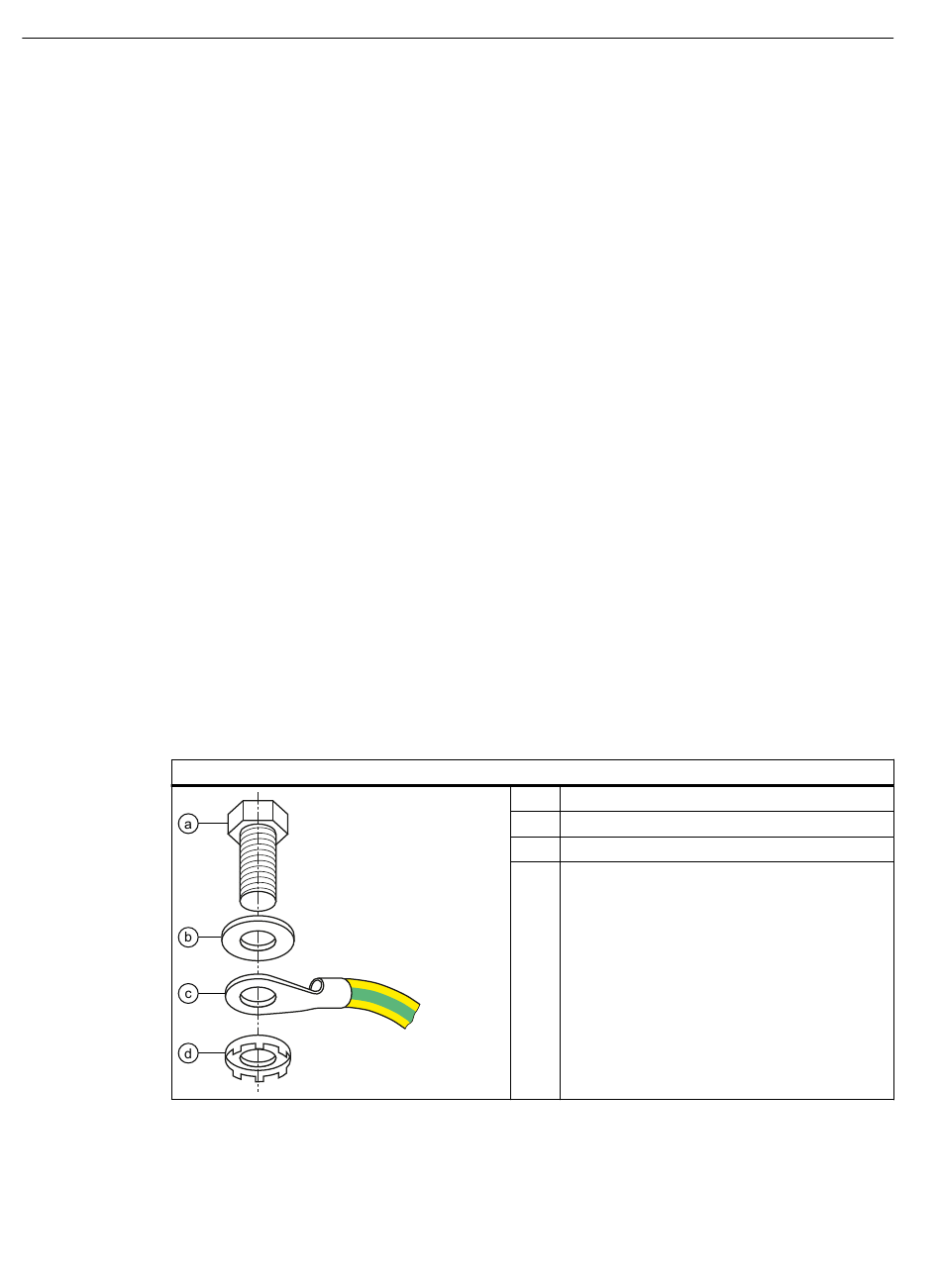

Erdungsanschluss
478
verbunden ist, geerdet werden. Achten Sie darauf, dass diese
muss mit Hilfe einer Kontaktscheibe elektrisch mit dem
(a)
(b)
(c)
(d)
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Sechskant-Schraube (M5)
Unterlegscheibe
Kabelschuh
Kontaktscheibe:
Benutzen Sie für die Erdung Kontaktscheiben
nach Siemens-Norm: SN 70093-6-FStflNnnc-
480h, Siemens Sachnr.: H70093-A60-Z3
, welcher mit
