7.7.3

Einsatz planen

7.7.3.1

Montagehinweis

ACHTUNG
Verringerung der Lese-/Schreibreichweite
Die maximale Lese-/Schreibreichweite wird auf metallfreiem Untergrund erreicht. Verwenden
Sie bei der Montage auf metallischen Oberflächen den Abstandshalter.
7.7.3.2

Optimale Antennen-Transponder-Positionierung

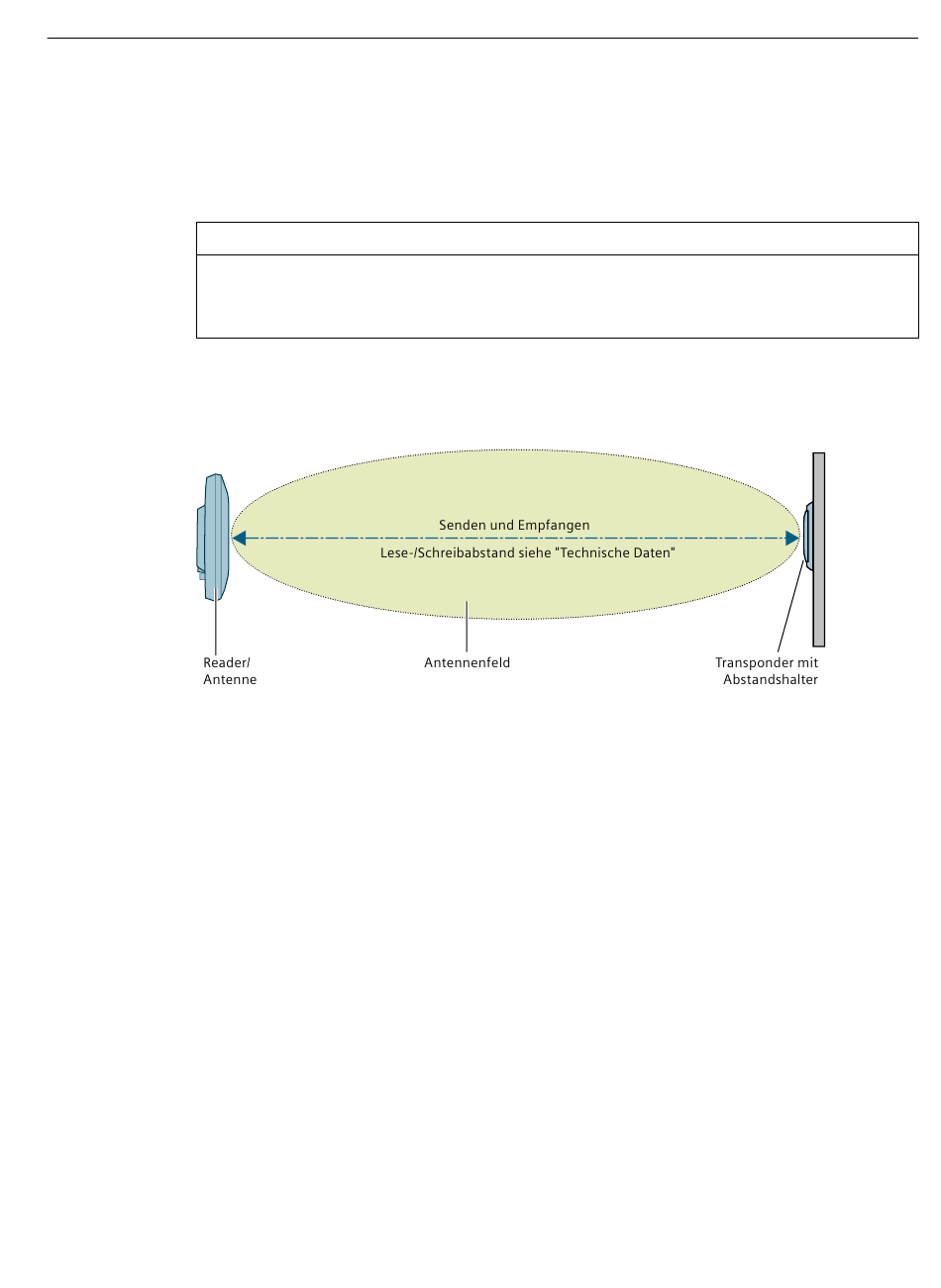

Bild 7-20
Die Grafik zeigt ein Beispiel einer optimalen Positionierung des Transponders zum Reader
oder zur Antenne. Diese Positionierung ist unabhängig davon, ob mit der internen Reader-
Antenne oder mit einer der externen RF600-Antennen gearbeitet wird.
7.7.3.3

Polarisation des Transponders

Der Transponder hat eine lineare Polarisation. Die Polarisationsachse verläuft wie in
nachstehender Grafik gezeigt. Bei Verwendung einer linearen Antenne muss die
Polarisationsachse des Transponders parallel zur Polarisationsachse der Antenne ausgerichtet
sein, um optimale Reichweiten und Ergebnisse zu erzielen.
Bei Verwendung einer zirkularen Antenne und Montage des Transponders auf einer planen
Fläche kann der Transponder beliebig ausgerichtet werden.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Beispiel für eine optimale Antennen-Transponder-Positionierung auf metallischem
Untergrund
Transponder
