10.2.2

Bestelldaten

Tabelle 10-10 Bestelldaten Power-Splitter
Power-Splitter
Tabelle 10-11 Bestelldaten Zubehör Power-Splitter
Antennenkabel
10.2.3

Beispielkonfiguration

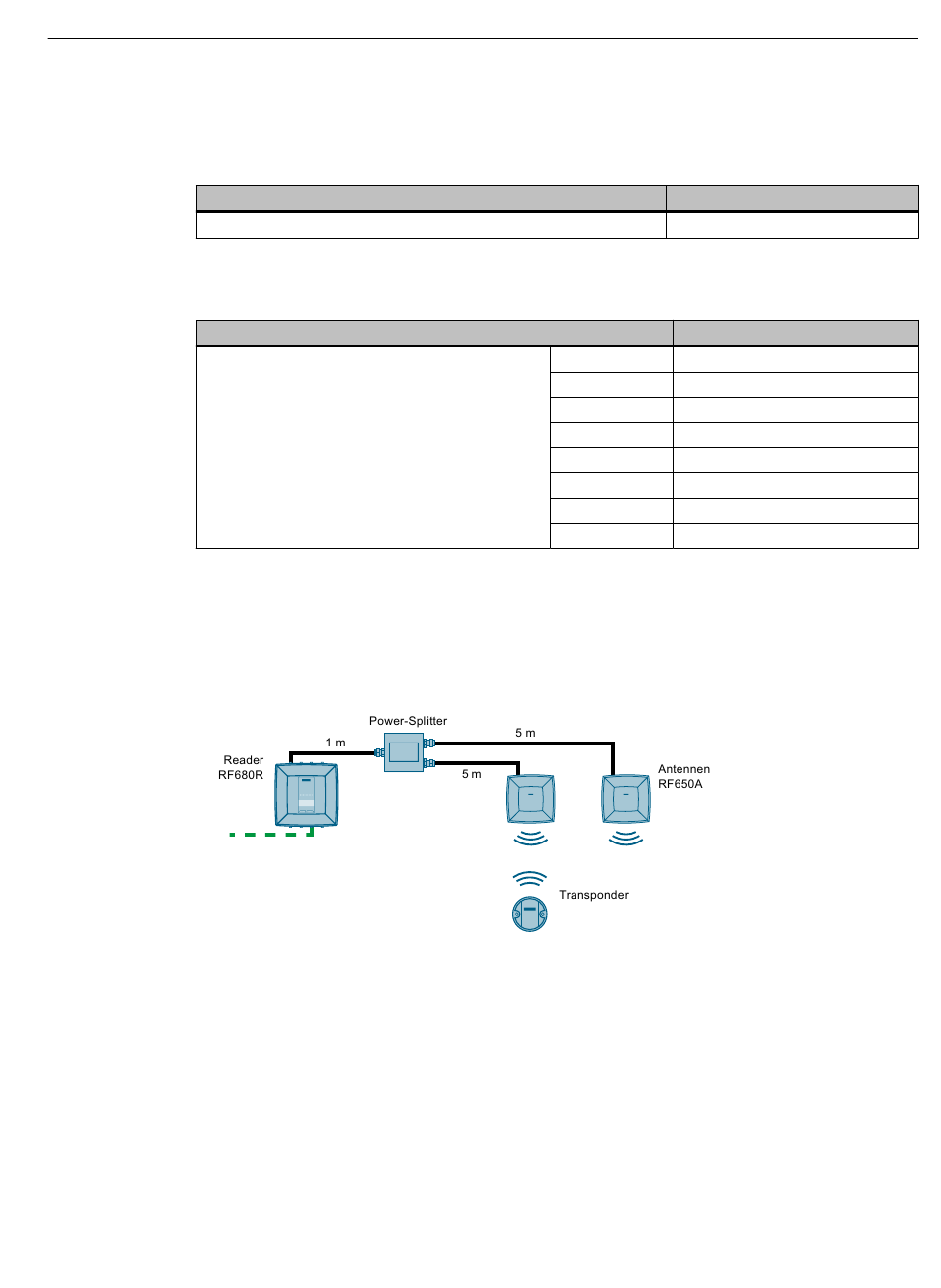

In der nachfolgenden Beispielkonfiguration ist ein Aufbau mit einem Reader RF680R, einem
Power-Splitter und zwei RF650A-Antennen dargestellt.
Bild 10-2
Die Anbindung zwischen dem Reader und dem Power-Splitter (3,2 dB Dämpfung) erfolgt
über ein Kabel mit 1 m Länge (0,5 dB Kabeldämpfung). Zwischen dem Power-Splitter und
den Antennen werden Kabel mit 5 m Länge (1,25 dB Kabeldämpfung) verwendet.
Um die Gesamtdämpfung bestehend aus Kabeldämpfung und der Dämpfung des Power-
Splitters zu berechnen, müssen die verschiedenen Dämpfungswerte addiert werden. Für die
oben gezeigte Konfiguration beträgt die Gesamtdämpfung:
0,5 dB + 3,2 dB + 1,25 dB = 4,95 dB
Die Gesamtdämpfung von 4,95 dB muss als benutzerdefinierte Kabeldämpfung in der
Konfiguration des Readers hinterlegt werden. Bei Verwendung mehrerer, unterschiedlicher
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Beispielkonfiguration eines RF600-Systems mit Power-Splitter
10.2 Power-Splitter für RF600-Systeme
Artikelnummer
6GT2890-0BC00
Artikelnummer
1 m, 0,5 dB 6GT2815-0BH10
3 m, 1 dB 6GT2815-0BH30
5 m, 1,25 dB 6GT2815-2BH50
10 m, 2 dB 6GT2815-1BN10
10 m, 4 dB 6GT2815-0BN10
15 m, 4,5 dB 6GT2815-2BN15
20 m, 4 dB 6GT2815-0BN20
40 m, 5 dB 6GT2815-0BN40
Zubehör
