Farbschema des DI/DO-Standardkabels mit M12-Stecker

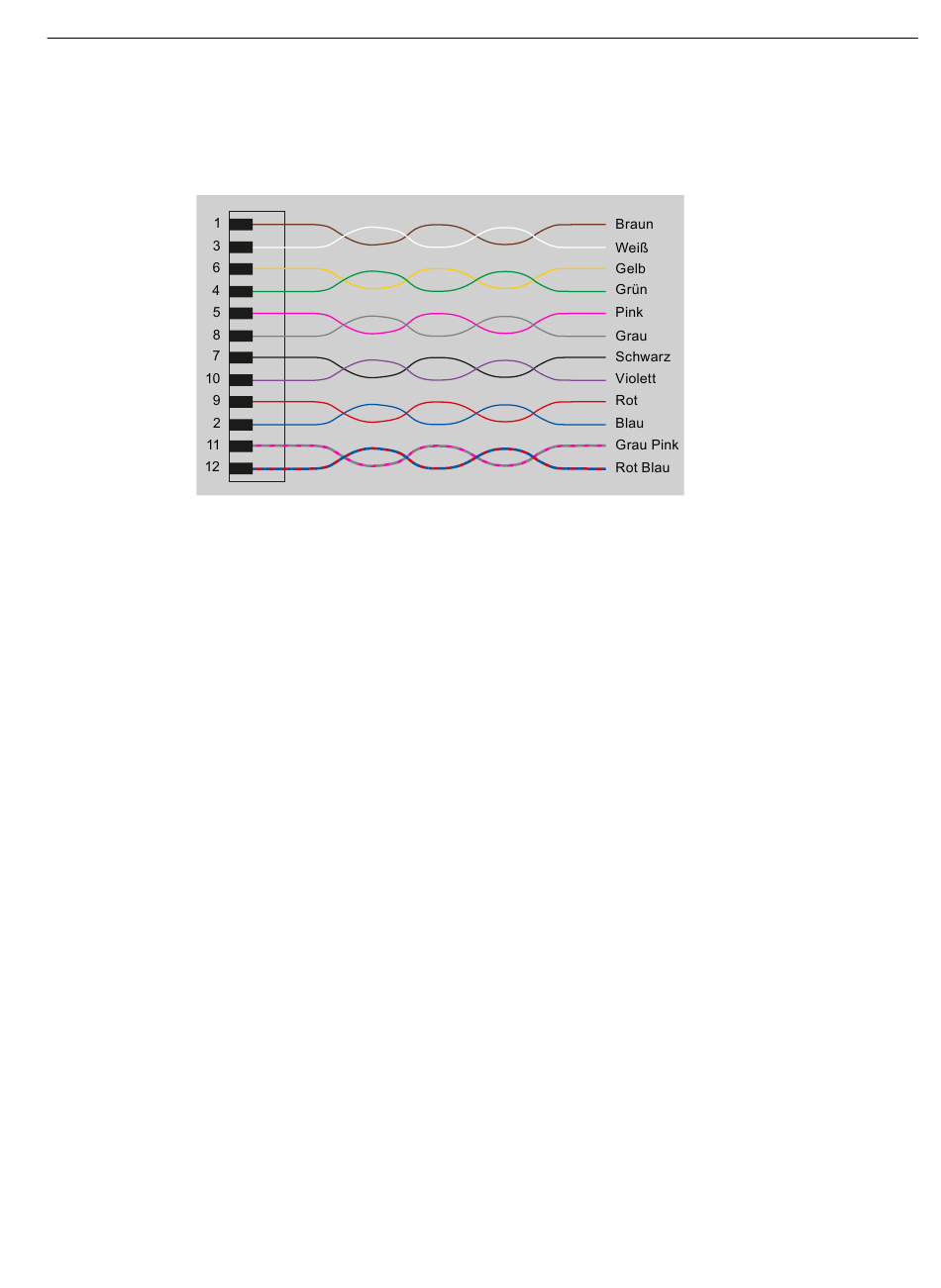

Das folgende Bild zeigt das Farbschema des DI/DO-Standardkabels von Siemens
(6GT2891-0CH50). Mithilfe des Farbschemas können Sie die die Drahtfarben den Pins zuordnen.
Bild 5-24
5.5.5.2
Schaltschema der DI/DO-Schnittstelle
Beschaltungsmöglichkeiten
Sie haben unterschiedliche Möglichkeiten, den Reader zu beschalten. Grundsätzlich sind die
Ausgänge und Eingänge wie folgt verschaltet:
Ausgang (DO 0 ... 3)
• Jeder Ausgang ist für 0,5 A Strom bemessen und elektronisch abgesichert.
• Es können 4 Digitalausgänge mit jeweils bis zu 0,5 A gleichzeitig betrieben werden (in
Summe max. 1 A). Bei einem Summenstrom > 1 A, müssen Sie eine externe
Stromversorgung verwenden.
• Die Ausgänge sind potentialgetrennt über Optokoppler.
Eingang (DI 0 ... 3)
• Die Eingänge sind potentialfrei über Optokoppler aufgebaut.
• Pegel
– Low: 0 ... 7 V
– High: 15 ... 24 V
