Systemübersicht SIMATIC RF600
3.2 Systemkomponenten
• Erfassungsebene
In dieser Ebene sind die RFID-Reader angesiedelt, die die entsprechenden Transponder-
Daten lesen und an die darüber liegende Ebene weiterleiten.

• Steuerungsebene

In der Steuerungsebene werden die RFID-Daten gesammelt, vorverarbeitet und der
Produktionssteuerung und der Betriebswirtschaftlichen Planung zur weiteren Verwendung
zur Verfügung gestellt.
• IT-Ebene
Mit Manufacturing Execution Systemen (MES) wird die Lücke zwischen den im
Automatisierungsumfeld anfallenden Daten (Control-Ebene) und den logistischen und
kaufmännischen Unternehmensabläufen (Betriebswirtschaftliche Planung) geschlossen.
Über solche MES-Lösungen findet beispielsweise die Definition und Durchführung von
Produktionsabläufen statt.
3.1

Anwendungsbereiche RF600

Mit RFID (Radio Frequency Identification) erfolgt bei Wareneingang, Lagerhaltung, Produktion,
Produktionslogistik und Distribution eine lückenlose Erfassung, Verfolgung und Dokumentation
aller angelieferten, eingelagerten und versendeten Waren. Dazu wird auf jeder Ware,
Verpackung oder Palette ein kleiner Datenträger - als Smartlabel, Transponder oder Tag
bezeichnet - angebracht, der alle wesentlichen Informationen speichert. Die benötigte
elektrische Energie erhält der Datenträger über eine Antenne, die auch zur Datenübertragung
benutzt wird.
3.2

Systemkomponenten

Tabelle 3-1 Systemkomponenten der RF600-Produktfamilie

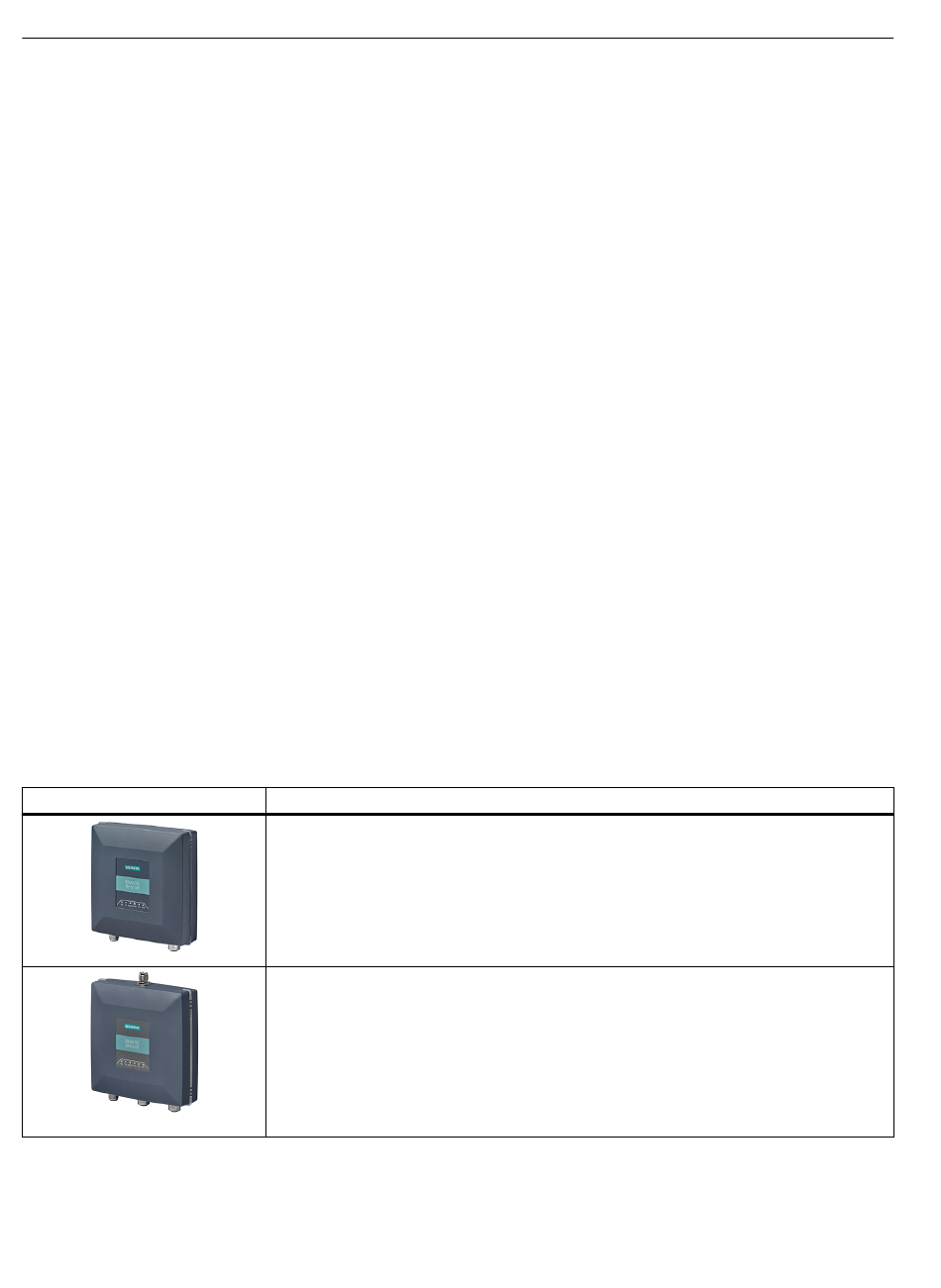

Produktfoto
30
Beschreibung
SIMATIC RF610R
Der Reader RF610R eignet sich für Anwendungen in der Produktionslogistik und Distribu‐
tion. Er zeichnet sich durch eine sehr kompakte Bauform – bei reduzierter Sendeleistung,
sowie durch eine interne Antenne aus.
Die Integration erfolgt für die Distribution über Ethernet mittels XML-Protokoll oder OPC-
UA. Für die Integration in die Produktionslogistik steht EtherNet/IP, PROFINET und PROFI‐
BUS zur Verfügung.
SIMATIC RF615R
Der Reader RF615R eignet sich für Anwendungen in der Produktionslogistik und Distribu‐
tion. Er zeichnet sich durch eine sehr kompakte Bauform – bei reduzierter Sendeleistung,
sowie durch eine interne Antenne aus.
Die Integration erfolgt für die Distribution über Ethernet mittels XML-Protokoll oder OPC-
UA. Für die Integration in die Produktionslogistik steht EtherNet/IP, PROFINET und PROFI‐
BUS zur Verfügung. Er ist mit einer integrierten Antenne ausgestattet und verfügt über
einen Anschluss für eine externe Antenne.
