5.2.5.2

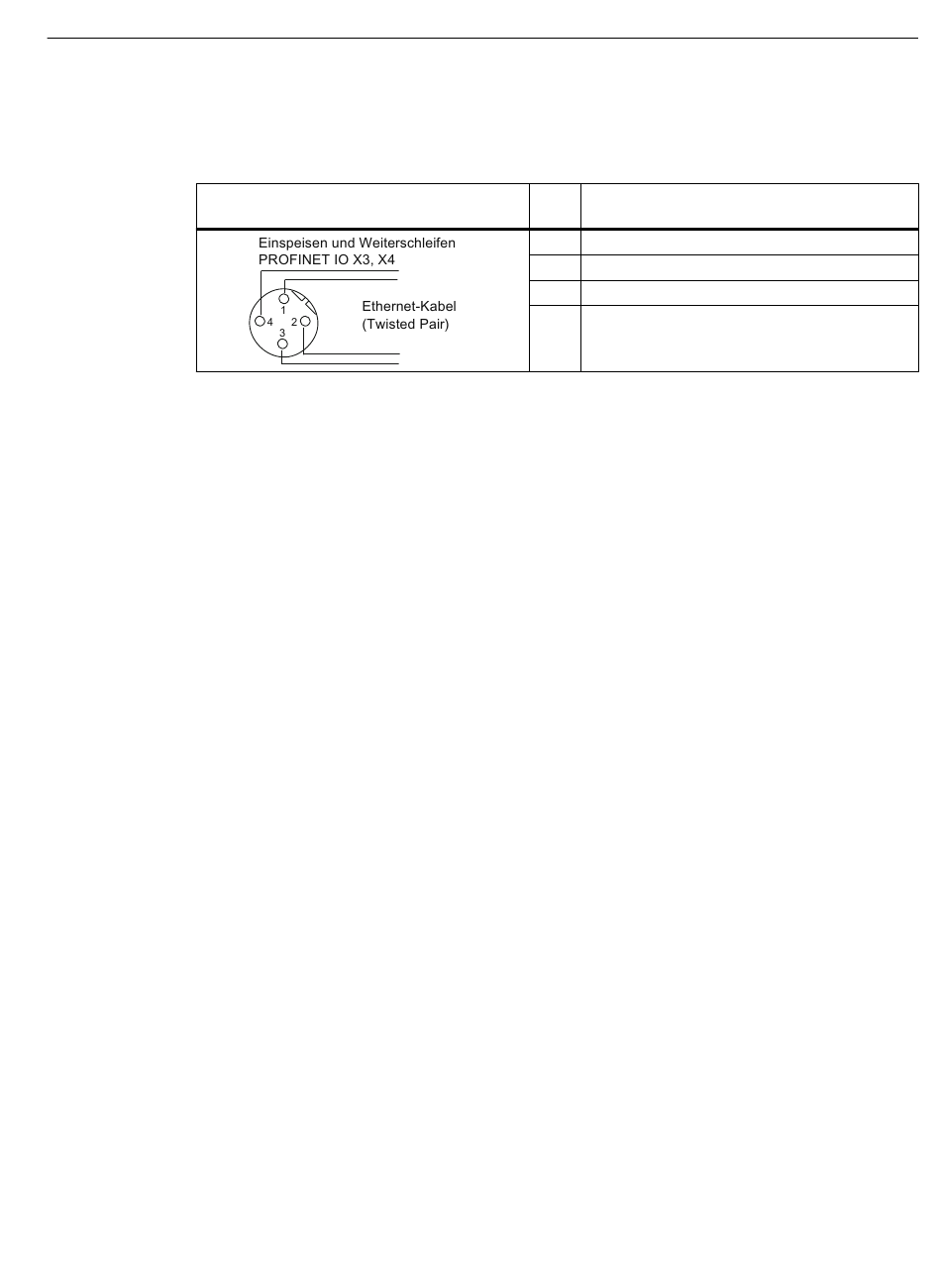

Pinbelegung Industrial Ethernet-Schnittstelle (X1 P1)
Tabelle 5-9
Ansicht Schnittstelle
(M12-Buchse, 4-polig)
5.2.5.3
Erdungsanschluss
Aufgrund des potentialfreien Aufbaus des Readers sind keinerlei Erdungsmaßnahmen
notwendig.
5.2.6
Konfiguration/Integration
Für die Integration in Systemumgebungen/Netzwerke steht eine Ethernet-Schnittstelle zur
Verfügung. Über die Ethernet-Schnittstelle und direkte Anbindung an den PC kann der RF610R
konfiguriert werden. Sie können den Reader über folgende Werkzeuge konfigurieren,
projektieren und programmieren:
• über STEP 7 Basic/Professional (TIA Portal)
• oder über EtherNet/IP
• oder über das Web Based Managment (WBM)
• oder über OPC UA- oder XML-basierte Anwender-Applikationen
Beachten Sie, dass die Projektierung nicht parallel über verschiedene Werkzeuge möglich ist.
Über den Digitaleingang/-ausgang können einfache Prozess-Steuerungen (z. B. eine Ampel)
direkt über den Reader realisiert werden.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Pinbelegung der Industrial Ethernet-Schnittstelle (readerseitig)
Pin
Pin-Zuweisung
1
Datenleitung +Tx
2
Datenleitung +Rx
3
Datenleitung -Tx
4
Datenleitung -Rx
Reader
5.2 SIMATIC RF610R
121
