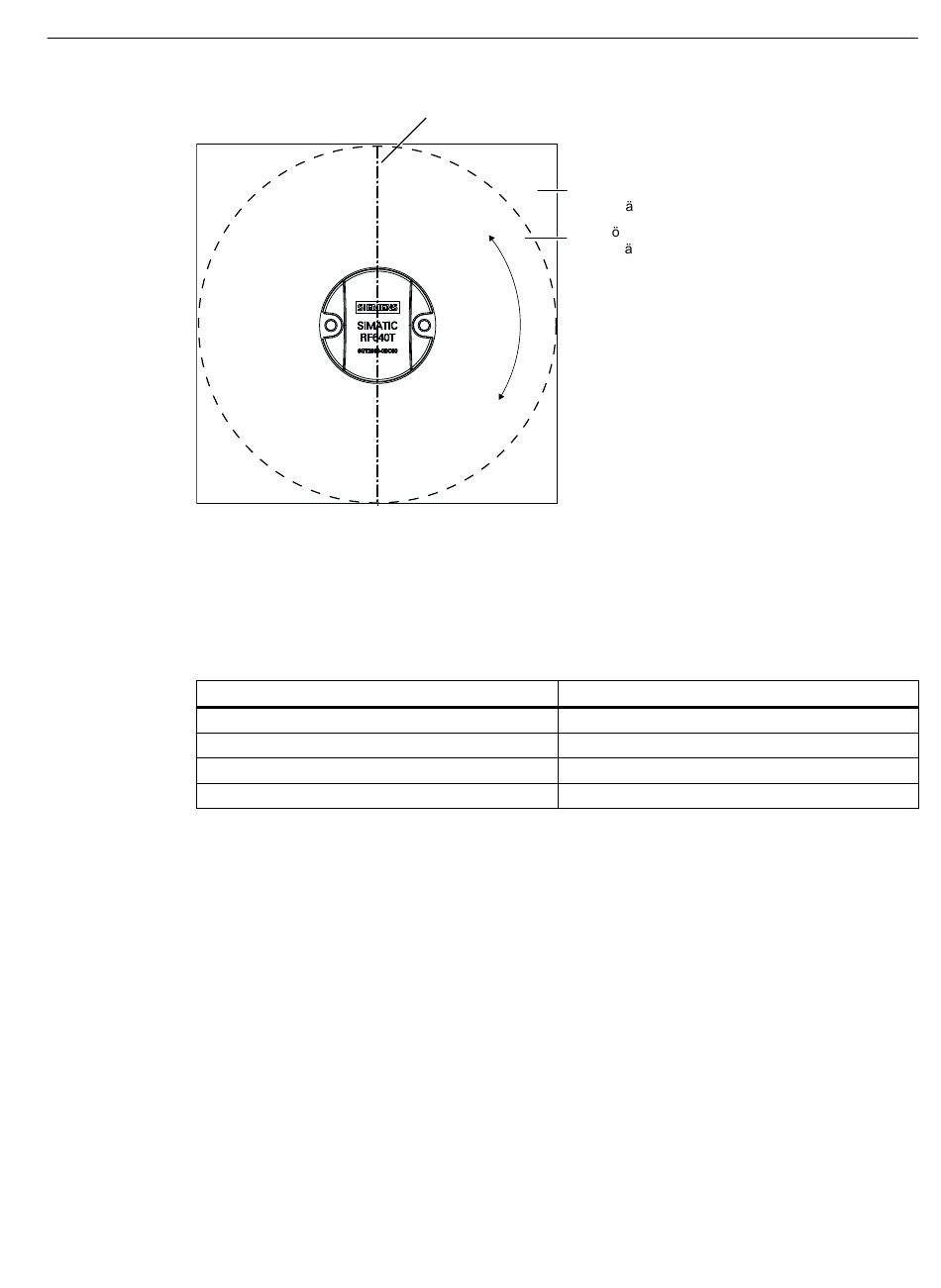

Bild 7-36
7.11.3.3 Reichweite bei Montage auf metallischen planen Trägern
Tabelle 7-42 Reichweite bei metallischen planen Trägern
Trägermaterial
Metallplatte mindestens Ø 150 mm
Metallplatte Ø 120 mm
Metallplatte Ø 85 mm
Metallplatte Ø 65 mm
Bei Trägerplatten mit rechteckigen Abmaßen ergibt sich eine Abhängigkeit der Reichweite
von der Montageausrichtung des Transponders.
Weitere Informationen zur Reichweite, finden Sie im Kapitel "Reichweiten und
Mindestabstände (Seite 56)".
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Polarisationsachse
Optimale Positionierung des Transponders auf einer (quadratischen oder kreisrunden)
metallischen Trägerfläche
quadratischer
Metalltr ger
kreisf rmiger
Metalltr ger
90¡˘
Reichweite
100 %
ca. 80 %
ca. 55 %
ca. 40 %
Transponder
