RF600-System planen
4.3 Antennen-Konfigurationen

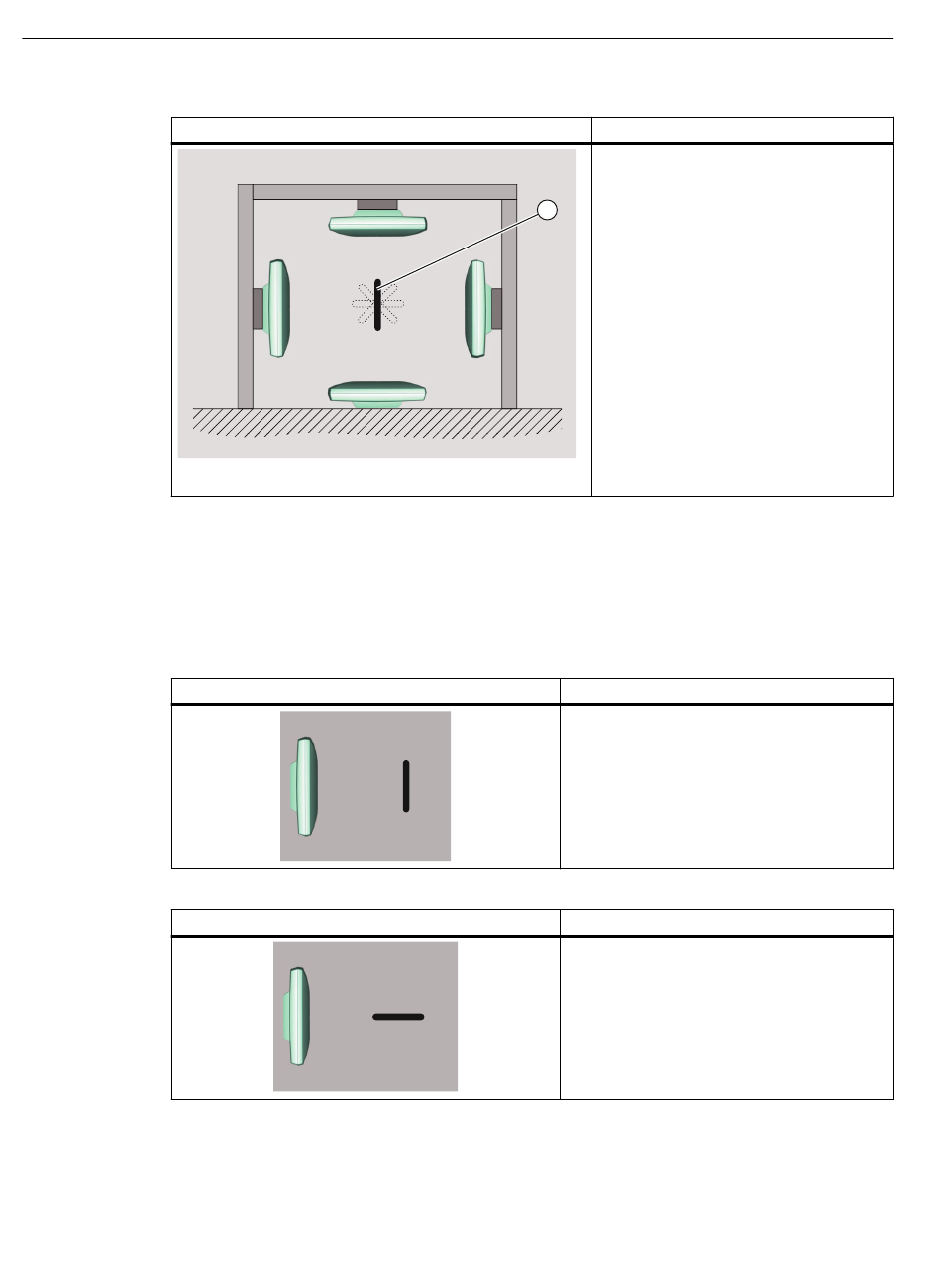

Antennen-Konfiguration 7
4.3.3

Transponder-Orientierung im Raum

Die Ausrichtung der Transponder-Antenne zur Antenne des Readers beeinflusst die
Lesereichweite. Um die höchste Leistungsfähigkeit und maximale Lesereichweite zu erhalten,
sollte daher die Transponder-Antenne parallel zur Reader-Antenne ausgerichtet sein:
Parallele Transponder-Ausrichtung
Senkrechte Transponder-Ausrichtung
46
1
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Beschreibung/Anwendungsbereiche
Diese Tunnel-Konfiguration eignet sich für
Laufband-Anwendungen. Die Ware mit
den zu lesenden Transpondern wird auf
einem Laufband befördert, die Ausrich‐
tung der Transponder relativ zu den An‐
tennen ist nicht eindeutig festgelegt. Eine
der Antennen liegt am Boden, strahlt senk‐
recht nach oben in Richtung Laufband. Die
Verwendung von vier Antennen ergibt ei‐
ne relativ große Lesesicherheit.
①
Transponder
hohe Lesereichweite
Die Erkennungswahrscheinlichkeit für Trans‐
ponder ist maximal.
geringe Lesereichweite
Die Erkennungswahrscheinlichkeit für Trans‐
ponder ist minimal.
