Strahlenbelastung

Der Sender entspricht den Bestimmungen der Health Canada und den FCC-Grenzwerten für die
Belastung von Personen mit HF-Strahlung, wenn ein minimaler Abstand Antenne/Person von
20 cm besteht. Deshalb müssen Sie beim Anbringen der Antennen sicherstellen, dass zwischen
Personen und Antennen ein Mindestabstand von 20 cm nicht unterschritten wird.

Montageoptionen

Ihnen stehen folgende Montagesysteme/Halterungen zur Verfügung, um die Reader zu
befestigen:
• VESA 100-Befestigungssystems (4 x M4, Drehmoment ≃ 1,5 Nm)
• SIMATIC RF600 Antennenhalterung 3-Wegekit,
über ein genormtes VESA 100-Befestigungssystem (4 x M4, Drehmoment ≃ 1,5 Nm)
• SIMATIC RF600 Aluminium-Halteplatte
Ausführliche Informationen zu den Montagesysteme/Halterungen finden Sie im Kapitel
"Reader- und Antennenhalterungen (Seite 487)". Die Lage der Befestigungsbohrungen finden
Sie im Kapitel "Maßbild (Seite 125)".
5.2.5

Anschlussbelegung

5.2.5.1

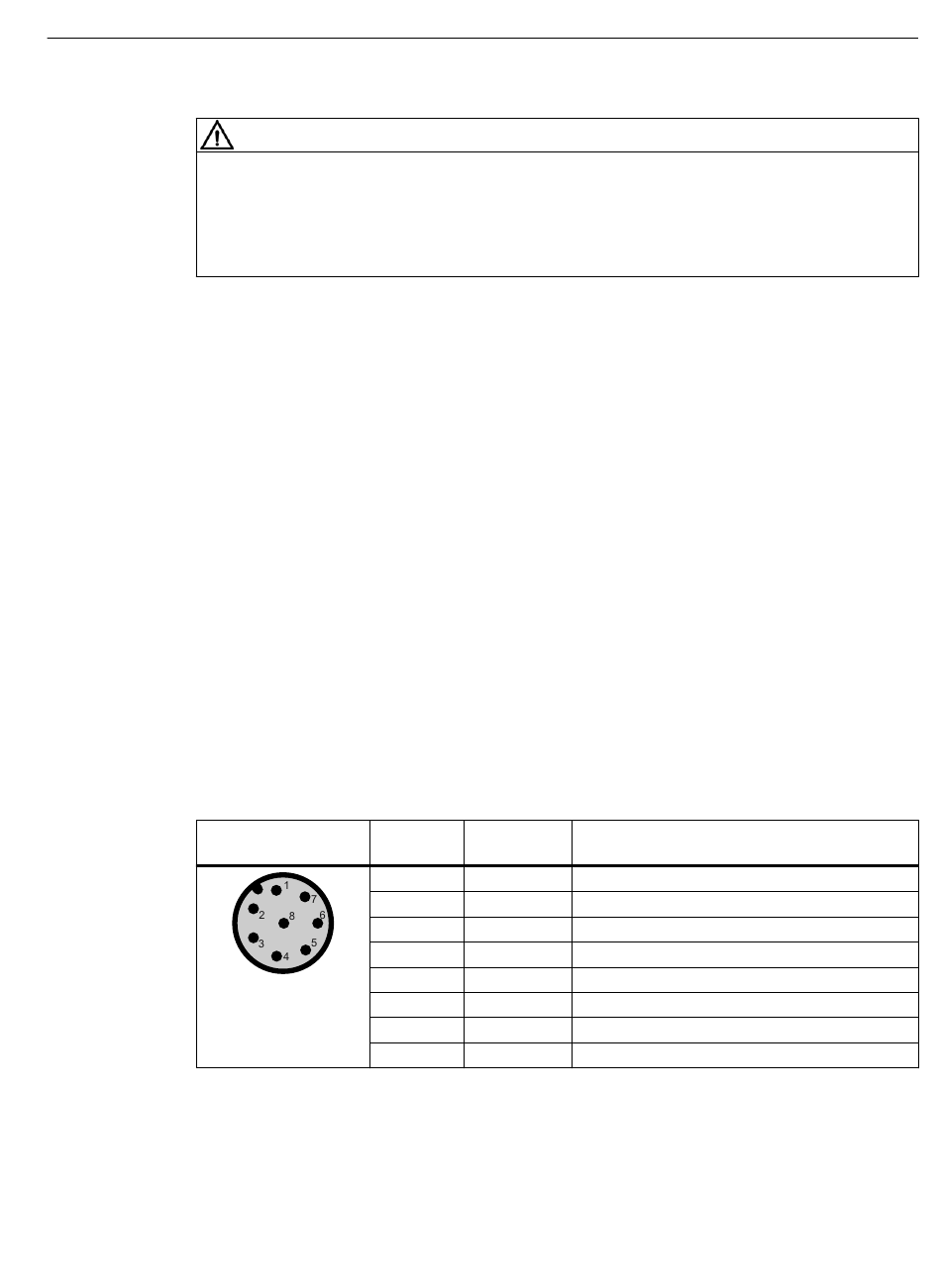

Pinbelegung der Spannungsversorgung-Schnittstelle (X80 DC24V)

Tabelle 5-8
Ansicht Schnittstelle
(M12-Buchse, 8-polig)
Diese Pins werden ausschließlich beim Anschluss an eine PROFIBUS-Baugruppe (z. B. RF166C) benötigt.
1)
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
VORSICHT
Pinbelegung der RS422-Schnittstelle (readerseitig)
Pin
1
2
3
4
5
6
7
8
Aderfarben Belegung
Weiß + 24 V
Braun - Tx
1)
Grün 0 V
Gelb + Tx
1)
Grau + Rx
1)
Rosa - Rx
1)
-- nicht belegt
-- Erde (Schirm)
Reader
5.2 SIMATIC RF610R
