Reader
5.6 SIMATIC RF685R
Zuführung der Spannung über externe Quelle mit unterschiedlichen Spannungen

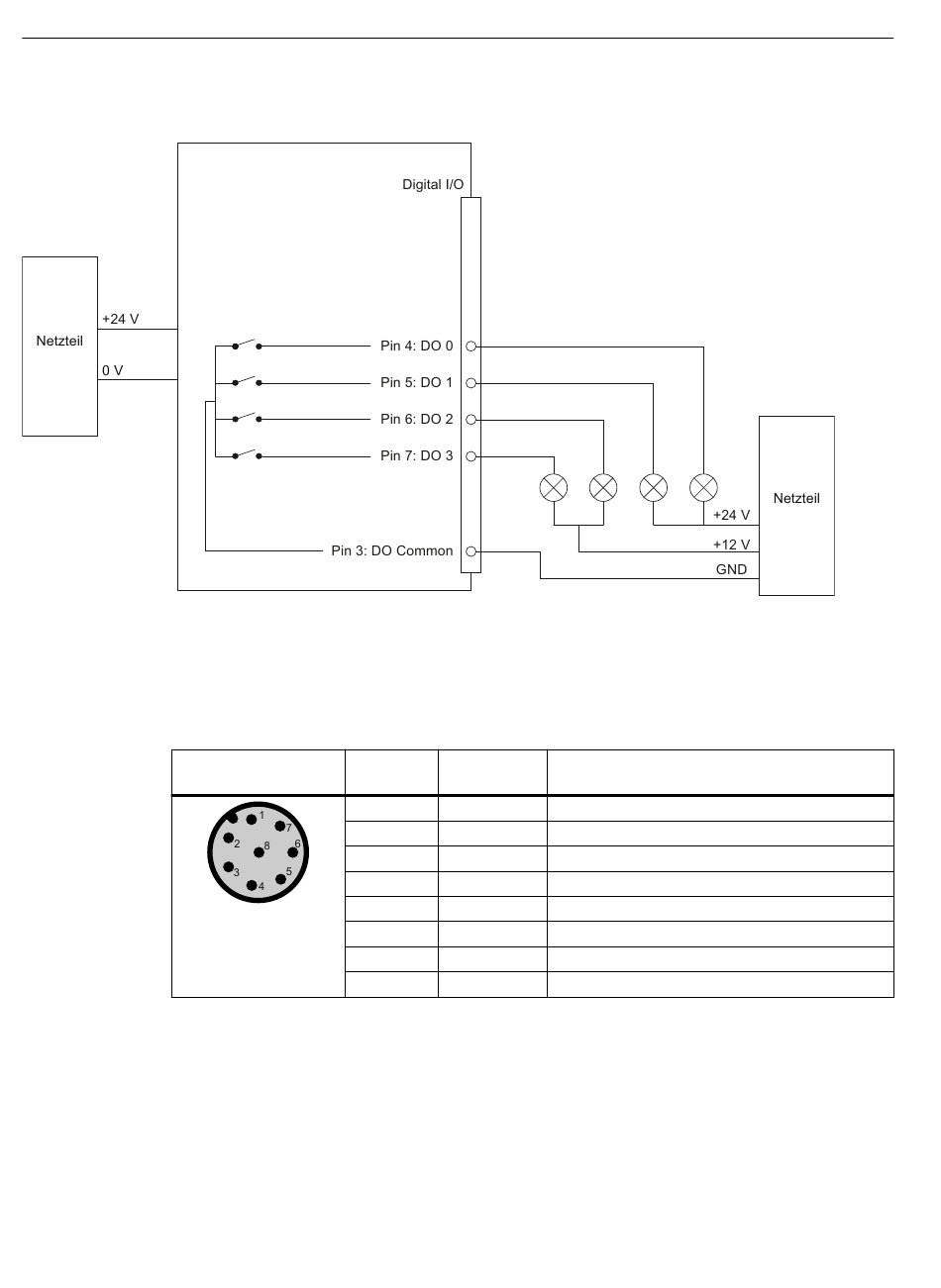

Bild 5-47 Beispielbeschaltung 6: Digitalausgänge
5.6.5.3

Pinbelegung der Spannungsversorgung-Schnittstelle (X80 DC24V)

Tabelle 5-50 Pinbelegung der RS422-Schnittstelle (readerseitig)
Ansicht Schnittstelle
(M12-Buchse, 8-polig)
1) Diese Pins werden ausschließlich beim Anschluss an eine PROFIBUS-Baugruppe (z. B. RF166C) benötigt.
212
Pin
1
2
1)
3
4
1)
5
1)
6 1)
7
8
Aderfarben Belegung
Weiß + 24 V
Braun - Tx
Grün 0 V
Gelb + Tx
Grau + Rx
Rosa - Rx
-- nicht belegt
-- Erde (Schirm)
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
SIMATIC RF600
