Eigenschaften der Sendeantenne

Je nach Aufbau bieten UHF-RFID-Antennen unterschiedliche Eigenschaften. Sie unterscheiden
sich nach Polarisation und Antennengewinn.
Die Richtung der elektrischen Feldkomponente einer elektromagnetischen Welle und die
Ausrichtung einer Antenne bestimmen die Polarisation der Abstrahlung. Es wird zwischen
der linearen und der zirkularen Polarisation einer Antenne unterschieden. Bei der linearen
Polarisation erreichen Sie maximale Lese-/Schreibreichweiten, wenn die Polarisationsachsen
von Antenne und Transponder parallel zueinander verlaufen. Bei zunehmender Abweichung
verschlechtert sich die Empfangsleistung.
①
②
③

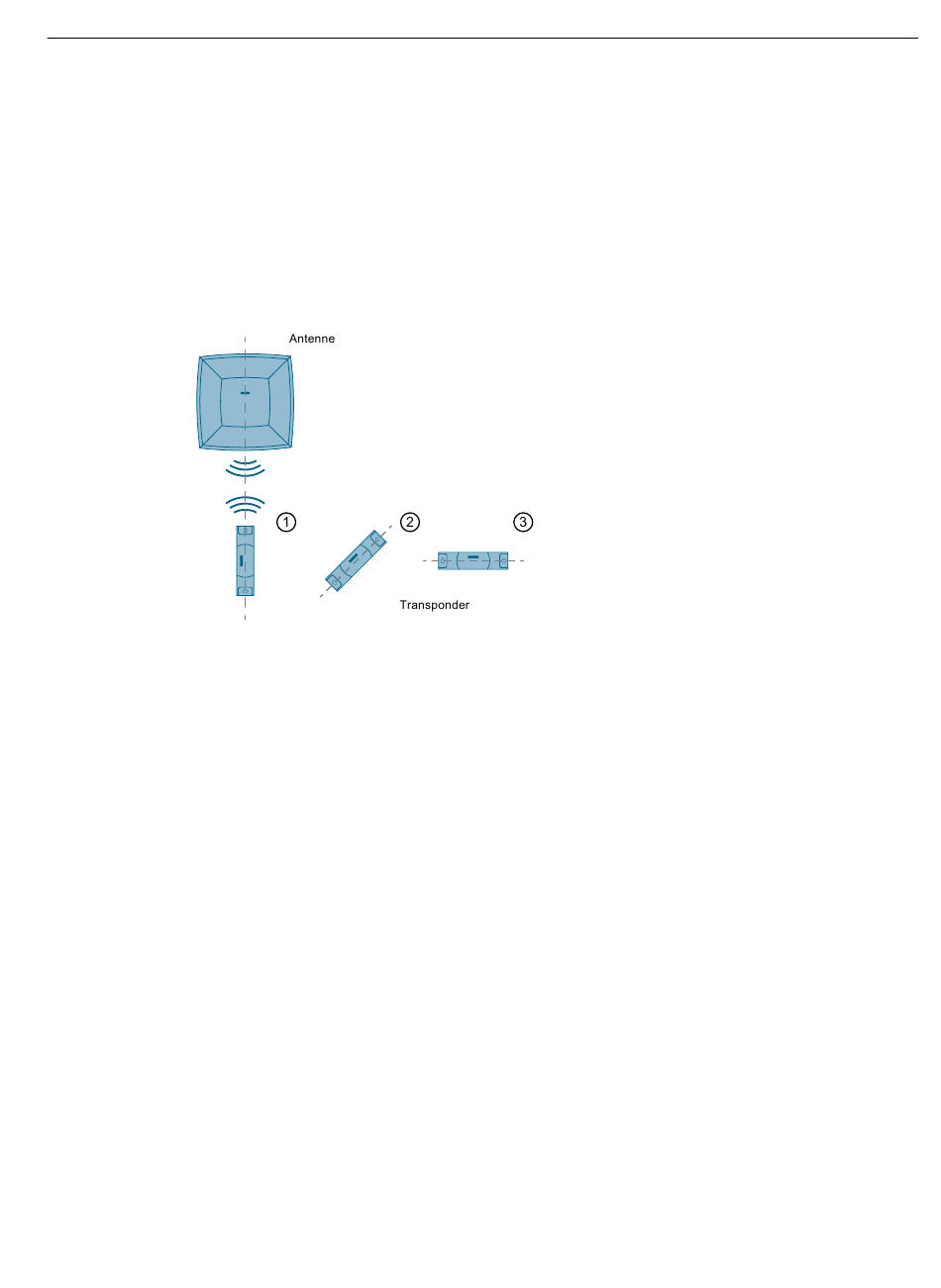

Bild 4-16
Lineare Antennen können nur eingesetzt werden, wenn die Ausrichtung der Transponder fest
definiert ist. Allerdings bieten lineare Antennen den Vorteil, dass sie weniger empfindlich
auf Reflektionen reagieren. Diese Einschränkung gilt nicht bei zirkularer Polarisation.
Zirkulare Antennen können auch bei unterschiedlicher Ausrichtung des Transponders mit
konstanten Ergebnissen eingesetzt werden. Dabei hat sich gezeigt, dass bei einer definierten
Transponder-Ausrichtung die lineare Antenne i.d.R. die besseren Ergebnisse liefert.
4.7.2

Planung, Einrichtung und Test

Der Einsatz von UHF-RFID-Systemen erfordert eine sorgfältige Planung und Vorbereitung, um
Probleme bei der Inbetriebsetzung und während des Betriebs zu vermeiden. Stellen Sie deshalb
sicher, dass die Inbetriebsetzer des UHF-RFID-Systems ausreichend geschult sind.
Bevor Sie mit der Installation und Einrichtung beginnen, sollten Sie herausfinden,
welche Bedingungen aufgrund der Einsatzumgebung an ihr RFID-System gestellt werden.
Entsprechend der Anforderungen sollten Sie die passenden RFID-Komponenten auswählen
und sich im Vorfeld Gedanken über die passende Konfiguration Ihres RFID-Systems machen.
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Polarisationsachsen parallel: ca. 100 % Reichweite
Polarisationsachse um 45° versetzt: ca. 50% Reichweite
Polarisationsachse um 90° versetzt: ca. 10% Reichweite
Auswirkung der Polarisationsachsen auf die Lese-/Schreibreichweite bei linearen Antennen
4.7 Planung und Einrichtung von UHF-Lesestellen
