Transponder
7.13 SIMATIC RF675T
Bild 7-46
7.13.3.3

Montage in Metall

Die Montage des Transponders erfolgt durch Einschrauben in M20x1 Gewindebohrungen oder
Einkleben in entsprechende Bohrungen, sowie bündiges Aufkleben auf bzw. in das zu
identifizierende Objekt.
Achten Sie bei der Montage darauf, dass die Polarisationsachsen der Reader/Antennen
mit der des Transponders übereinstimmen. Größere Lese-/Schreibreichweiten mit diesem
Transponder erreichen Sie, indem Sie den Transponder parallel zur Polarisationsachse in/auf
einem länglichen metallischen Untergrund montieren. Eine optimale Reichweite von bis zu 4
m erreichen Sie bei einem metallischen Untergrund von 20 × 150 mm.
Stellen Sie vor der Inbetriebnahme mit Hilfe von Tests sicher, dass der Transponder von allen
relevanten Readern/Antennen erkannt wird. Optimieren Sie die ggf. Reichweite, indem Sie
die Montageposition und -ausrichtung anpassen.

Einbauhinweis beim Schrauben

Mit Hilfe der Einschraubhilfe können Sie den Transponder in ein vorgebohrtes Gewindeloch
einschrauben. Zur Fixierung des Transponders, um z. B. die Polarisationsachse auszurichten,
können Sie Schraubensicherungslack oder Acrylatkleber verwenden. Beachten Sie, dass es sich
dabei nicht um eine lösbare Verbindung handelt.

Einbauhinweise beim Kleben

Als Klebstoff kann z. B. Araldite AW2101/HW2951 oder Loctite HY4090 verwendet werden.
• Einbauöffnung bohren
• Die Klebeflächen müssen trocken, frei von Staub, Öl, Trennmittel und anderen
Verunreinigungen sein
• Klebstoff nach Verarbeitungsvorschrift des Herstellers aufbringen
432

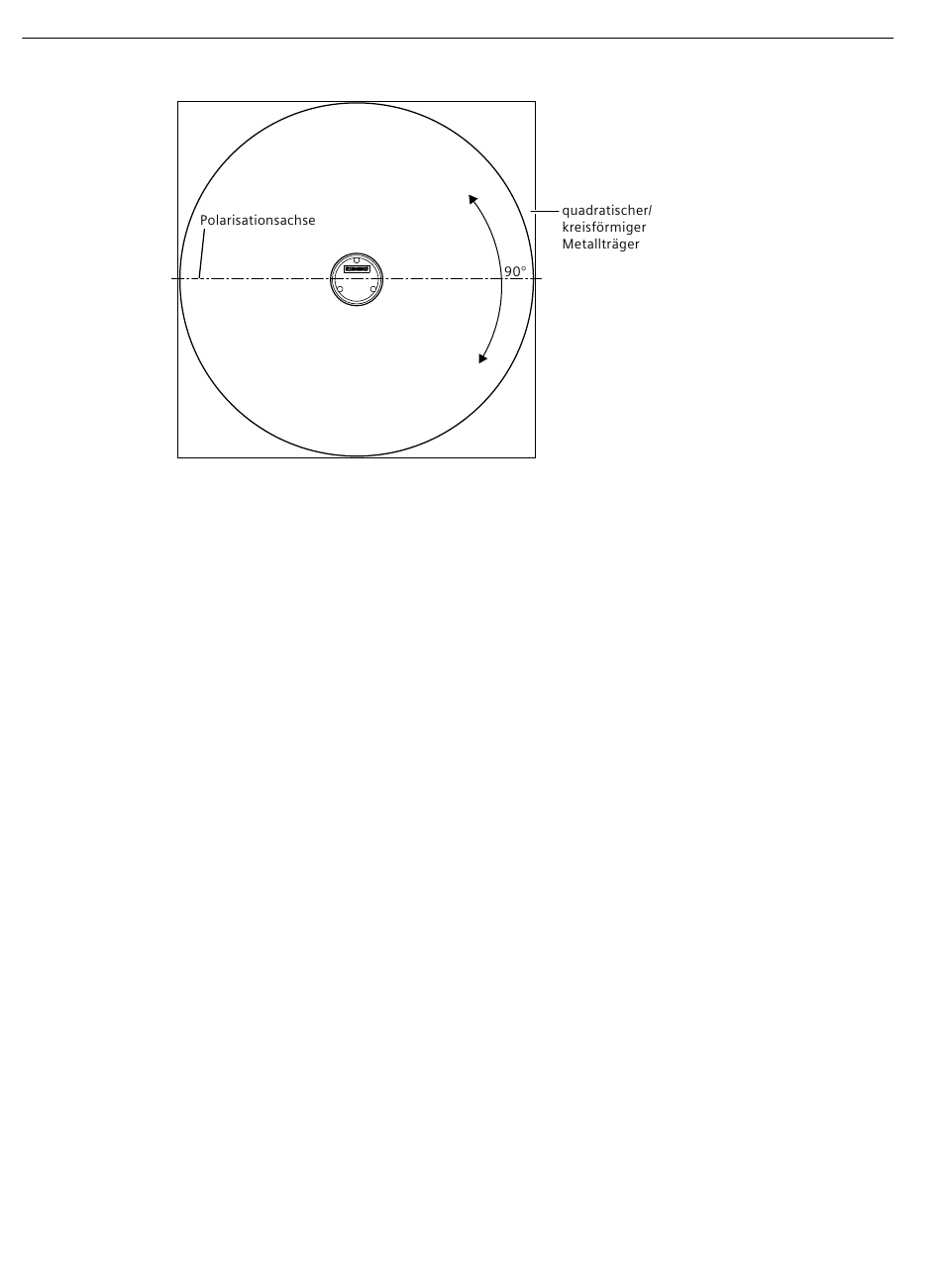

Optimale Positionierung des Transponders auf einer (quadratischen oder kreisrunden)
metallischen Trägerfläche
