SIMATIC Ident
RFID-Systeme

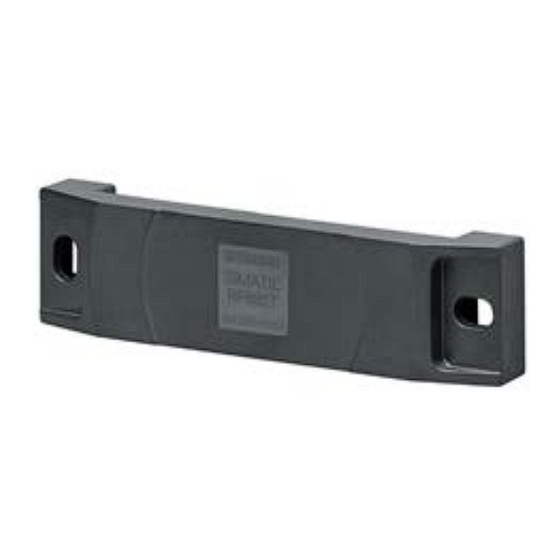

SIMATIC RF683T (6GT2810-3HG00)
Kompaktbetriebsanleitung
Rechtliche Hinweise
Warnhinweiskonzept
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die
Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne
Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.
GEFAHR
bedeutet, dass Tod oder schwere Körperverletzung eintreten wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
WARNUNG
bedeutet, dass Tod oder schwere Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen
werden.
VORSICHT
bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
ACHTUNG
bedeutet, dass Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem
Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor
Sachschäden angefügt sein.
Qualifiziertes Personal
Das zu dieser Dokumentation zugehörige Produkt/System darf nur von für die jeweilige Aufgabenstellung qualifiziertem Personal
gehandhabt werden unter Beachtung der für die jeweilige Aufgabenstellung zugehörigen Dokumentation, insbesondere der darin
enthaltenen Sicherheits- und Warnhinweise. Qualifiziertes Personal ist auf Grund seiner Ausbildung und Erfahrung befähigt, im Umgang mit
diesen Produkten/Systemen Risiken zu erkennen und mögliche Gefährdungen zu vermeiden.
Bestimmungsgemäßer Gebrauch von Siemens-Produkten
Beachten Sie Folgendes:
WARNUNG
Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet
werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der
einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,
Inbetriebnahme, Bedienung und Instandhaltung voraus. Die zulässigen Umgebungsbedingungen müssen eingehalten werden. Hinweise in
den zugehörigen Dokumentationen müssen beachtet werden.
© Siemens AG 2022. Alle Rechte vorbehalten
C79000-G8900-C667-01, 07/2022
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SIMATIC RF683T
Inhaltszusammenfassung für Siemens SIMATIC RF683T
- Seite 1 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 2 Merkmale Der hitzefeste SIMATIC RF683T ist ein passiver und wartungsfreier Datenträger. Der RF683T arbeitet auf Basis der UHF Class 1 Gen 2-Technologie und dient zum Speichern des "Electronic Product Code" (EPC-ID) von 28 Byte / 224 Bit. Zusätzlich verfügt der Transponder über einen 384 Byte / 3072 Bit Anwenderspeicher.
-
Seite 3: Vorbelegung Des Epc-Speichers
0xFF 0xFF 0xFF Die fortlaufende Nummer wird absolut ab dem jeweiligen Produktionsdatum gezählt und ist damit eindeutig. Einsatz planen Optimale Antennen-Transponderpositionierung bei planer Montage des Transponders auf Metall Bild 4-1 Beispiel für eine optimale Antennen-Transponder-Positionierung SIMATIC RF683T (6GT2810-3HG00) C79000-G8900-C667-01, 07/2022... -
Seite 4: Montagehinweis
Um die aufgeführten maximalen Lese-/Schreibreichweiten zu erzielen, müssen Sie den Transponder auf einer metallischen Montagefläche mit einem Mindestdurchmesser von 150 mm montieren. Kleinere Flächen können zu einer Reduzierung der Lese-/Schreibreichweiten führen. Bei Trägerplatten mit rechteckigen Abmaßen ergibt sich eine Abhängigkeit der Reichweite von der Montageausrichtung des Transponders. SIMATIC RF683T (6GT2810-3HG00) C79000-G8900-C667-01, 07/2022... - Seite 5 Die maximale Lese-/Schreibreichweite wird bei diesen Antennen mit einer Strahlungsleistung von ca. 15 dBm erreicht. Maximale Schreibreichweite Zum Schreiben von Daten wird von der Reader-Antenne mehr Leistung benötigt als zum Lesen von Daten. Beim Schreibvorgang reduziert sich die maximale Reichweite um ca. 60 %, ausgehend von der Lesereichweite. SIMATIC RF683T (6GT2810-3HG00) C79000-G8900-C667-01, 07/2022...
-
Seite 6: Technische Daten
Technische Daten Tabelle 5-1 Technische Daten SIMATIC RF683T 6GT2810-3HG00 Produktbezeichnung SIMATIC RF683T Funkfrequenz Betriebsfrequenz • ETSI • 865 ... 868 MHz Speicher Chip (Hersteller/Typ) NXP UCode DNA Speicherart EEPROM Speicheraufbau • EPC-ID • 28 Byte / 224 Bit • Anwenderspeicher •... - Seite 7 ≤ 1 Nm Normen, Spezifikationen, Zulassungen MTBF 1940 Jahre Abhängig von der Umgebung, dem Reader / den Antennen und der eingestellten Leistung Die Werte für Schock und Vibration sind Maximalwerte und dürfen nicht als Dauerbeanspruchung auftreten. SIMATIC RF683T (6GT2810-3HG00) C79000-G8900-C667-01, 07/2022...
- Seite 8 Maßbild Bild 6-1 Maßbild SIMATIC RF683T Bild 6-2 Maßbild Halterung für SIMATIC RF68xT Alle Maße in mm Toleranzen soweit nicht anders angegeben ±0,5 mm. SIMATIC RF683T (6GT2810-3HG00) C79000-G8900-C667-01, 07/2022...
-
Seite 9: Zertifikate Und Zulassungen
Konformität nach RoHS-Richtlinie 2011/65/EU Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
