Bei Antennentypen mit linearer Polarisation (RF615A, RF622A, RF642A) müssen die
Polarisationsachsen der Antenne und des Transponders parallel zueinander ausgerichtet sein,
um eine maximale Reichweite zu erzielen.
ACHTUNG
Reduktion der maximalen Lese-/Schreibreichweite bei Verwendung von linearen
Antennen
Ist die Ausrichtung der Polarisationsachsen linearer Antennen (RF615A, RF620A, RF622A,
RF642A) und Transponder nicht parallel zueinander ausgerichtet, dann verringert sich die
Lese-/Schreibreichweite. Die Reichweitenverringerung ist abhängig von der
Winkelabweichung zwischen den Polarisationsachsen der Antenne und der Polarisationsachse
des Transponders. Weitere Infomationen zur "Ausrichtung der Transponder zur Antenne finden
Sie in den Kapiteln der Antennen.
Hinweis
Umschaltbare Antenne RF680A
Beachten Sie, dass die Antenne RF680A umschaltbar ist. Das bedeutet, dass Sie die
Polarisationsachse dieser Antenne manuell einstellen können. Abhängig von der Einstellung
(zirkular oder linear horizontal oder linear vertikal) weist die Antenne die Eigenschaften einer
zirkularen oder einer linearen Antenne auf.
Mögliche Transponder-Ausrichtungen abhängig vom Antennentyp
Zirkulare Antennen
Um die maximale Lese-/Schreibreichweite mit zirkularen Antennen zu erreichen, achten Sie
darauf, dass die Ebenen der Polarisationsachsen gleich ausgerichtet sind. Eine Veränderung
des Transponder-Winkels innerhalb der x-y-Ebene hat keine Auswirkungen auf die Reichweite.
①
②

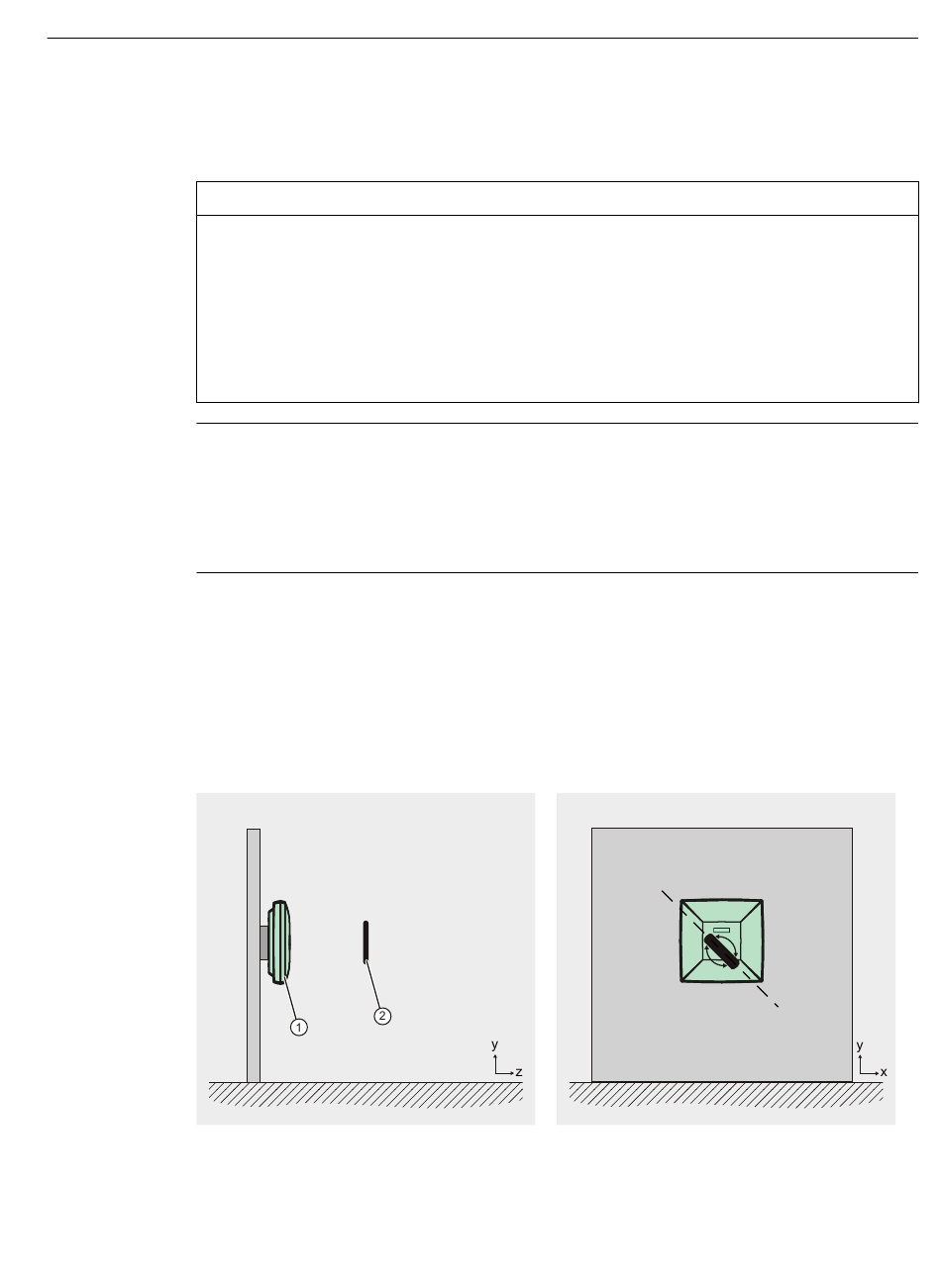

Bild 4-11
SIMATIC RF600
Projektierungshandbuch, 04/2024, J31069-D0171-U001-A24-0018
Zirkulare Antenne RF650A, RF662A oder RF680A
Transponder
Mögliche Transponder-Ausrichtung mit zirkularen Antennen
RF600-System planen
