Instandhalten und Warten

5.1

LED-Statusanzeige am RF120C

Lage der Anzeigeelemente und der elektrischen Anschlüsse
Die LEDs für die detaillierte Anzeige der Baugruppenzustände befinden sich hinter der
oberen Gehäuseklappe der Baugruppe. Öffnen Sie die obere Gehäuseklappe, indem Sie
diese nach unten drehen. Die Gehäuseklappen sind hierfür zu einem Griff verlängert.

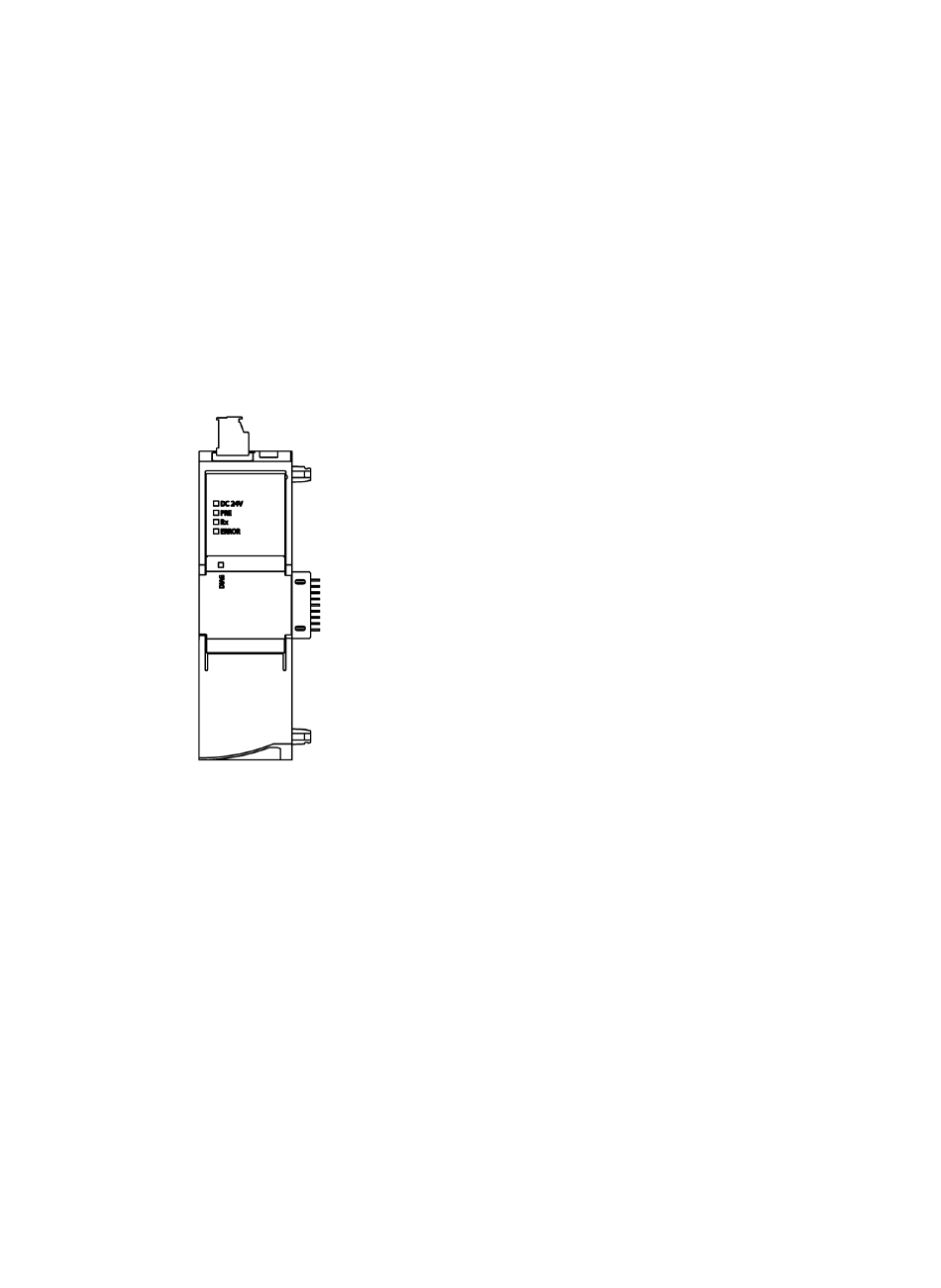

Bild 5-1
LED-Anzeige der Baugruppe
Die Baugruppe besitzt verschiedene LEDs zur Statusanzeige:
● LED auf der Frontplatte
Die immer sichtbare LED "DIAG" zeigt die Grundzustände der Baugruppe an.
● LEDs unter der oberen Gehäuseklappe
Öffnen Sie die obere Gehäuseklappe. Die dort befindlichen LEDs zeigen weitere Details
zum Zustand der Baugruppe an.
SIMATIC RF120C
Betriebsanleitung, 10/2018, C79000-G8900-C328-02
Die LEDs des RF120C
