Tabelle 5-4
Pin
Erdungsanschluss
Sie müssen das Kommunikationsmodul mit der Funktionserde (FE) verbinden. Das
Kommunikationsmodul verfügt über einen Pin zur Erdung, an dem eine Erdungsleitung
angebracht werden kann.
Die Verbindung zur Funktionserde (FE) wird auch zur Ableitung der Störströme und für die
EMV‑Festigkeit benötigt.
Schutz vor äußeren elektrischen Einwirkungen
Nachfolgend ist beschrieben, was Sie zum Schutz vor elektrischen Einwirkungen bzw.
Fehlern beachten müssen:
• Bei allen Anlagen oder Systemen, in denen der Reader eingebaut ist, müssen Sie darauf
achten, dass die Anlage oder das System zur Ableitung von elektromagnetischen Störungen
an die Funktionserde angeschlossen ist.
• Bei Versorgungs-, Signal- und Busleitungen müssen Sie darauf achten, dass die
Leitungsführung und Installation korrekt sind.
• Bei Signal- und Busleitungen müssen Sie darauf achten, dass ein Leitungs-/Aderbruch oder
ein Querschluss nicht zu undefinierten Zuständen der Anlage oder des Systems führen darf.
Stecker anschließen
Gehen Sie folgendermaßen vor, um das Gerät anzuschließen:
1. Drücken Sie den Reader-Stecker (M12) in die dazu gehörige Rundbuchse am
Kommunikationsmodul.
Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder).
2. Befestigen Sie die Stecker, indem Sie die gerändelten Befestigungsringe festschrauben.
Um die Schutzart zu gewährleisten, müssen Sie alle Anschlüsse mit ≃ 1,0 Nm festschrauben.
3. Stecken Sie den RJ45-Stecker des Ethernet-Kabels in die Ethernet-Schnittstelle.
4. Schließen Sie den Stecker des Spannungsversorgungskabels an dem Klemmblock auf der
Unterseite des Kommunikationsmoduls an.
Das Kommunikationsmodul ist betriebsbereit, wenn die "RUN"-LED grün leuchtet/blinkt.
SIMATIC RF128C
Betriebsanleitung, 10/2024, C79000-G8900-C740-01

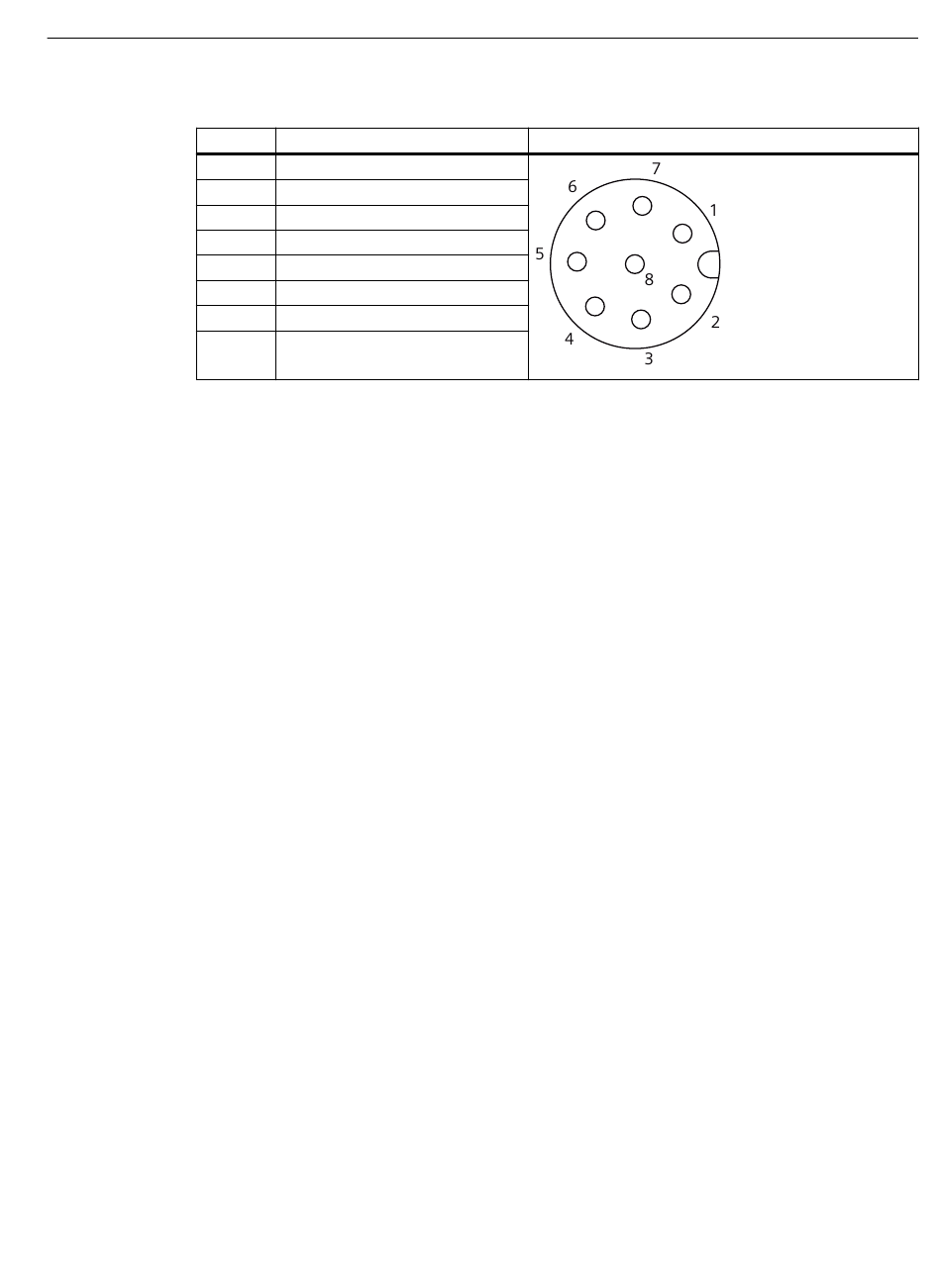

Anschlussbelegung Reader-Schnittstelle; M12-Buchse (8-polig, A-codiert)
Belegung (RS422)
1 +24 V
2 -RxD
3 0 V
4 +RxD
5 +TxD
6 -TxD
7 --
8 Funktionserde (FE) / Schirm
5.3 Kommunikationsmodul anschließen
Ansicht M12-Buchse, 8-polig
Anschließen
