Stecker anschließen
Gehen Sie folgendermaßen vor, um das Gerät anzuschließen:
1. Drücken Sie den jeweiligen Stecker in die dazu gehörige Rundbuchse am
Kommunikationsmodul.
Achten Sie auf die korrekte Arretierung zwischen Stecker und Buchse (Nut und Feder).
2. Befestigen Sie den Stecker, indem Sie den gerändelten Befestigungsring festschrauben.
Um die Schutzart zu gewährleisten, müssen Sie alle Anschlüsse mit ≃ 1,0 Nm
festschrauben.
①
②
③

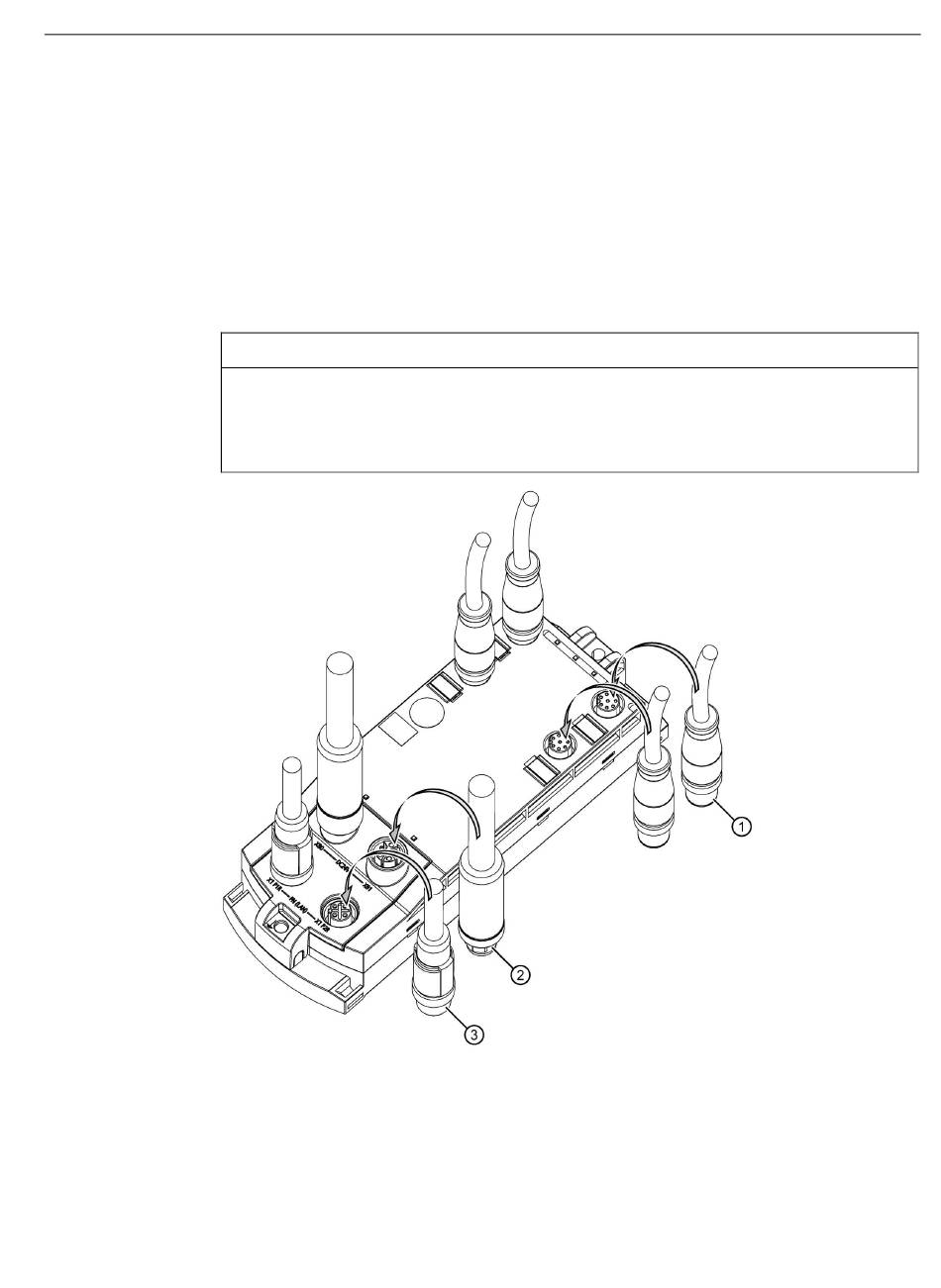

Bild 5-10
SIMATIC RF185C, RF186C, RF188C
Betriebsanleitung, 10/2018, C79000-G8900-C512-01
ACHTUNG
Schutzart sicherstellen
Um die Schutzart IP65 bzw. IP67 zu gewährleisten, müssen Sie alle nicht benutzen
Buchsen mit M12-Verschlusskappen verschließen. Die Bestelldaten der
Verschlusskappen finden Sie im Kapitel "Bestelldaten (Seite 154)".
Stecker für den Reader-Anschluss (M12, 8-polig, A-codiert)
Stecker für die Spannungsversorgung (M12, 5-polig, L-codiert)
Stecker für PROFINET IO-Anschluss (M12, 4-polig, D-codiert)
Stecker anschließen
5.4 Kommunikationsmodul anschließen
