3 SPS Programm
3.2 Grundlagen zur Verwendung des Bausteins
"Ident-Profil"
Um die Ident-Bausteine verwenden zu können, müssen folgende Grundlagen
beachtet werden:
Ident-Profile Bibliothek installieren
Die benötigte Bibliothek finden Sie unter dem nachfolgenden Link:
https://support.industry.siemens.com/cs/ww/de/view/109476945
Aufruf der Funktion
Der Ident-Profile-Baustein ist ein komplexer Baustein und beinhaltet alle
Funktionalitäten, um mit RFID-Reader zu kommunizieren. Das "Ident-Profile"
wurde speziell für geschulte Baustein-Anwender konzipiert, die komplexe
Funktionen mit einem einzigen Bausteins projektieren.
Adressierung des Bausteins
Der Ident-Profile-Baustein verfügt über einen IN/OUT-Parameter mit dem Namen
"HW_CONNECT". Über diese Schnittstelle wird dem Baustein die
Adressinformationen des projektierten Anschaltmoduls oder Readers mitgeteilt.
Weiter Informationen zur Verwendung des UDT "IID_HW_CONNECT" finden Sie
im Kapitel 3.3.
Befehlspuffer für Transponderoperationen
Alle Transponderoperationen (z. B. "Read" und "Write") werden auf den SIMATIC
RFID-Readern gepuffert. So können Sie einen "Read"-Auftrag an den RFID-
Reader senden, selbst wenn kein Transponder im RFID-Feld vorhanden ist. Der
gepufferte Auftrag wird erst ausgeführt, wenn ein Transponder das RFID-Feld
durchläuft. Um einen laufenden gepufferten Auftrag abzubrechen, müssen Sie
einen "Reset" durchführen.
3.3 Erläuterung zu HW_CONNECT
Der Eingangsparameter "HW_CONNECT" des Ident-Profile Bausteins dient der
Adressierung der projektierten Anschaltmodule und benötigt als Datentyp den UDT
"IID_HW_CONNECT".
Details zum "IID_HW_CONNECT"

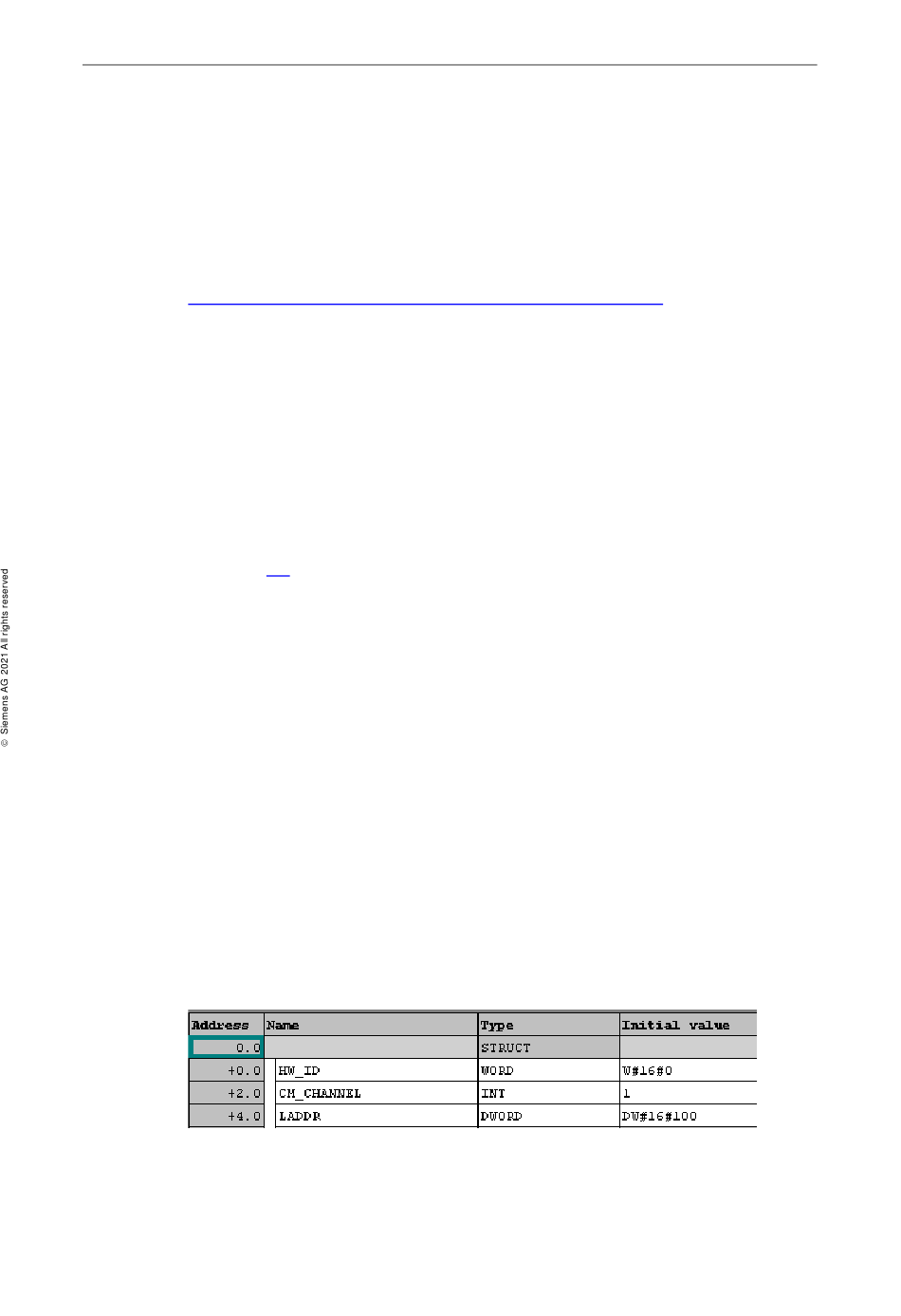

Der Aufbau des UDT "IID_HW_CONNECT" wird in nachfolgender Abbildung
dargestellt:
Abbildung 3-3
Für die Adressierung der Anschaltmodule sind die folgenden drei Felder im UDT
1901 vorgesehen:
