Telefone und sonstige Anlagenelemente installieren und
verdrahten
Separate Spannungsversorgung anschließen
Mit dem Adapter 400B2 läßt sich die lokale Spannungsversorgung (-48V-)
bequem an einer Anschlußdose anschließen. Siehe
Bildlegende
1. Aufputz-Anschlußdose
2. Zum Netzanschlußelement (z. B. 1151A
oder 1151A2)
3. Adapter 400B2

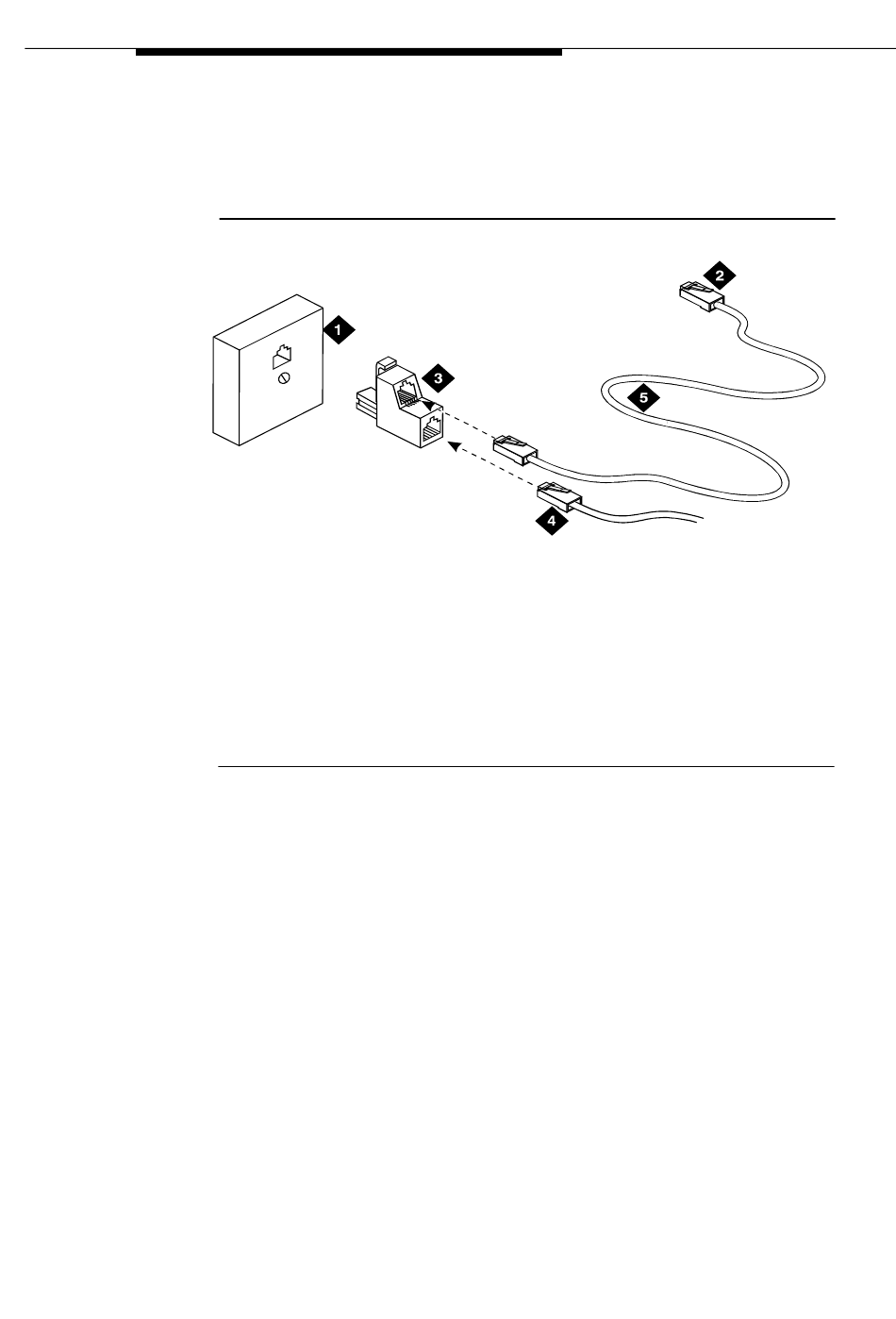

Bild 1-26. Anschluß des Adapters 400B2 an eine Steckverbindung
Die Spannungsversorgung kann über das Netzanschlußelement 1145B aus dem
Geräteraum oder einem Nebenraum erfolgen. Über den AUX-Anschluß (J1) am
Prozessorschnittstellenkabel läßt sich eine Telefonzentrale mit Spannung
versorgen. Siehe
Die separate Spannungsversorgung kann am Telefon bzw. an der Telefonzentrale
über das Netzanschlußelement 1151A oder 1151A2 erfolgen.
555-230-128DE
Tabelle 2-7 auf Seite 2-11.
Bild 1-26.
r749428 RPY 012098
4. Zum Telefon
5. DSAP-Anschlußleitung
