10 Planungs- und Installationshilfen
10.1 Kopiervorlage zur experimentellen Ermittlung der tatsächlich
benötigten Systemtemperatur

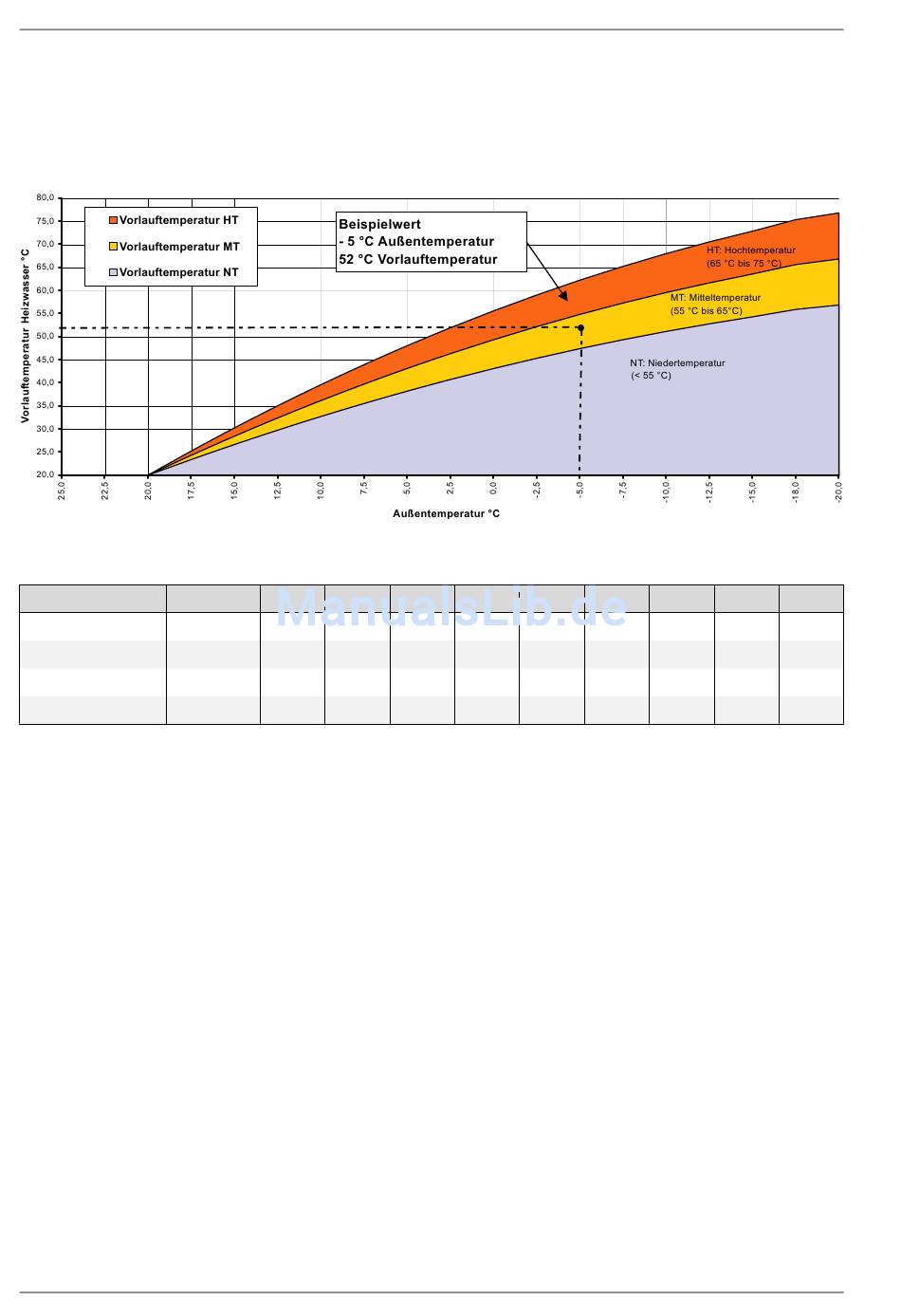

Abb. 10.1:Diagramm zur experimentellen Ermittlung der tatsächlich benötigten Systemtemperatur
Messwerte [°C]
Beispiel
Außentemperatur
Vorlauftemperatur
Rücklauftemperatur
Temperaturdifferenz
Führen Sie die folgenden Schritte während der
Heizperiode bei verschiedenen
Außentemperaturen durch:
1. Schritt:
Stellen Sie die Raumthermostate in Räumen mit
hohem Wärmebedarf (z.B. Bad und Wohnzimmer)
auf die höchste Stufe (Ventile vollständig geöff-
net!).
206
1
2
-5 °C
52 °C
42 °C
10 °C
3
4
5
2. Schritt:
Reduzieren Sie Vorlauftemperatur am Kessel bzw.
am Mischerventil, bis sich die gewünschte Raum-
temperatur von ca. 20-22 °C einstellt (Trägheit des
Heizsystems beachten!).
3. Schritt:
Notieren Sie die Vor- und Rücklauftemperatur
sowie die Außentemperatur in der Tabelle.
4. Schritt:
Übertragen Sie die gemessenen Werte in das Dia-
gramm.
6
7
8
9
