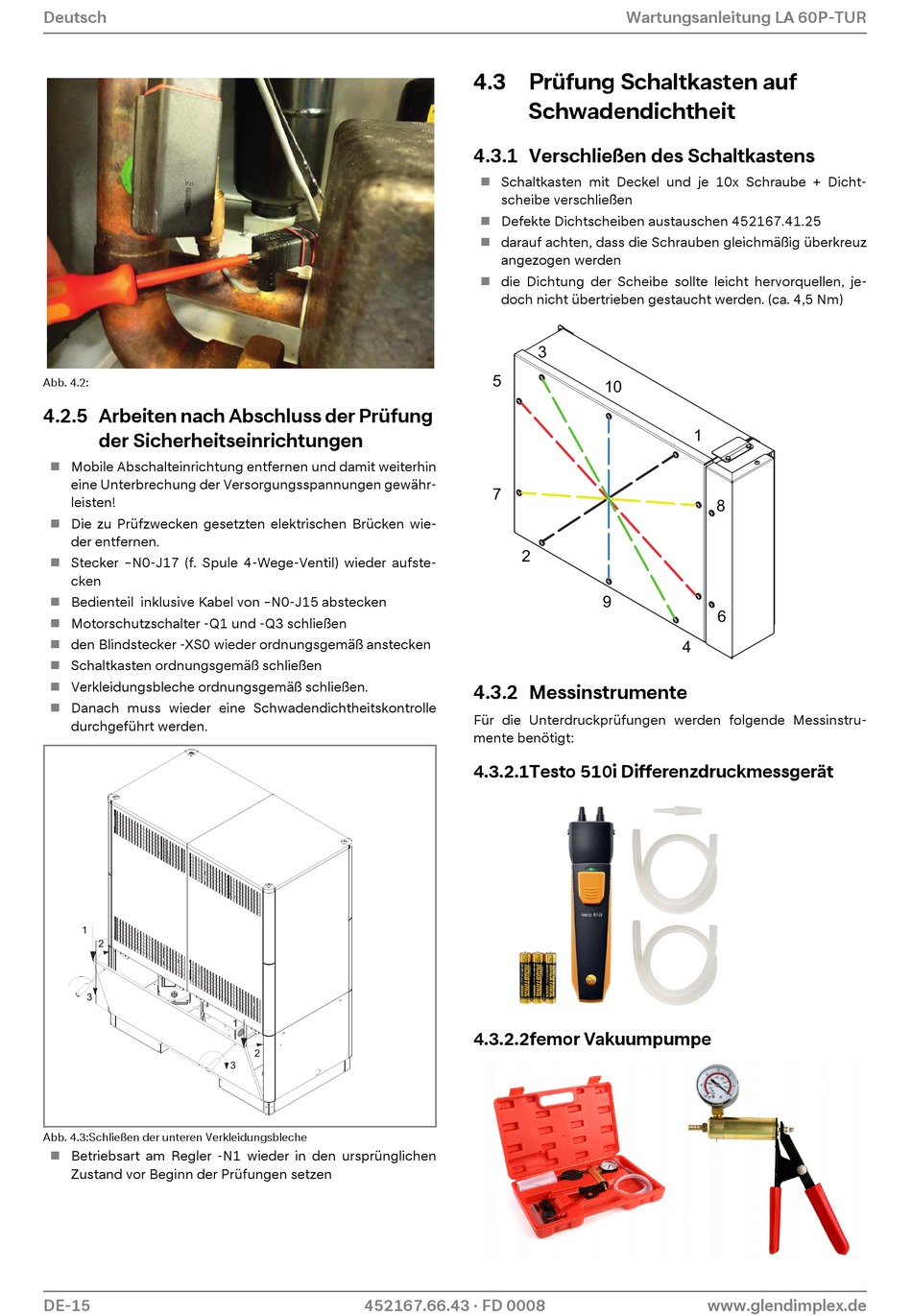

Deutsch
Abb. 4.2:
4.2.5 Arbeiten nach Abschluss der Prüfung
der Sicherheitseinrichtungen
 Mobile Abschalteinrichtung entfernen und damit weiterhin
eine Unterbrechung der Versorgungsspannungen gewähr-
leisten!
Die zu Prüfzwecken gesetzten elektrischen Brücken wie-

der entfernen.
 Stecker –N0-J17 (f. Spule 4-Wege-Ventil) wieder aufste-
cken
 Bedienteil inklusive Kabel von –N0-J15 abstecken
 Motorschutzschalter -Q1 und -Q3 schließen
 den Blindstecker -XS0 wieder ordnungsgemäß anstecken
 Schaltkasten ordnungsgemäß schließen
 Verkleidungsbleche ordnungsgemäß schließen.
 Danach muss wieder eine Schwadendichtheitskontrolle
durchgeführt werden.
1
2
3
Abb. 4.3:Schließen der unteren Verkleidungsbleche
Betriebsart am Regler -N1 wieder in den ursprünglichen

Zustand vor Beginn der Prüfungen setzen
DE-15
1
2
3
452167.66.43 · FD 0008
Wartungsanleitung LA 60P-TUR
4.3 Prüfung Schaltkasten auf
Schwadendichtheit
4.3.1 Verschließen des Schaltkastens
Schaltkasten mit Deckel und je 10x Schraube + Dicht-

scheibe verschließen
Defekte Dichtscheiben austauschen 452167.41.25

darauf achten, dass die Schrauben gleichmäßig überkreuz

angezogen werden
die Dichtung der Scheibe sollte leicht hervorquellen, je-

doch nicht übertrieben gestaucht werden. (ca. 4,5 Nm)
3
5
10
7
2
9
4.3.2 Messinstrumente
Für die Unterdruckprüfungen werden folgende Messinstru-
mente benötigt:
4.3.2.1Testo 510i Differenzdruckmessgerät
4.3.2.2femor Vakuumpumpe
1
8
6
4
