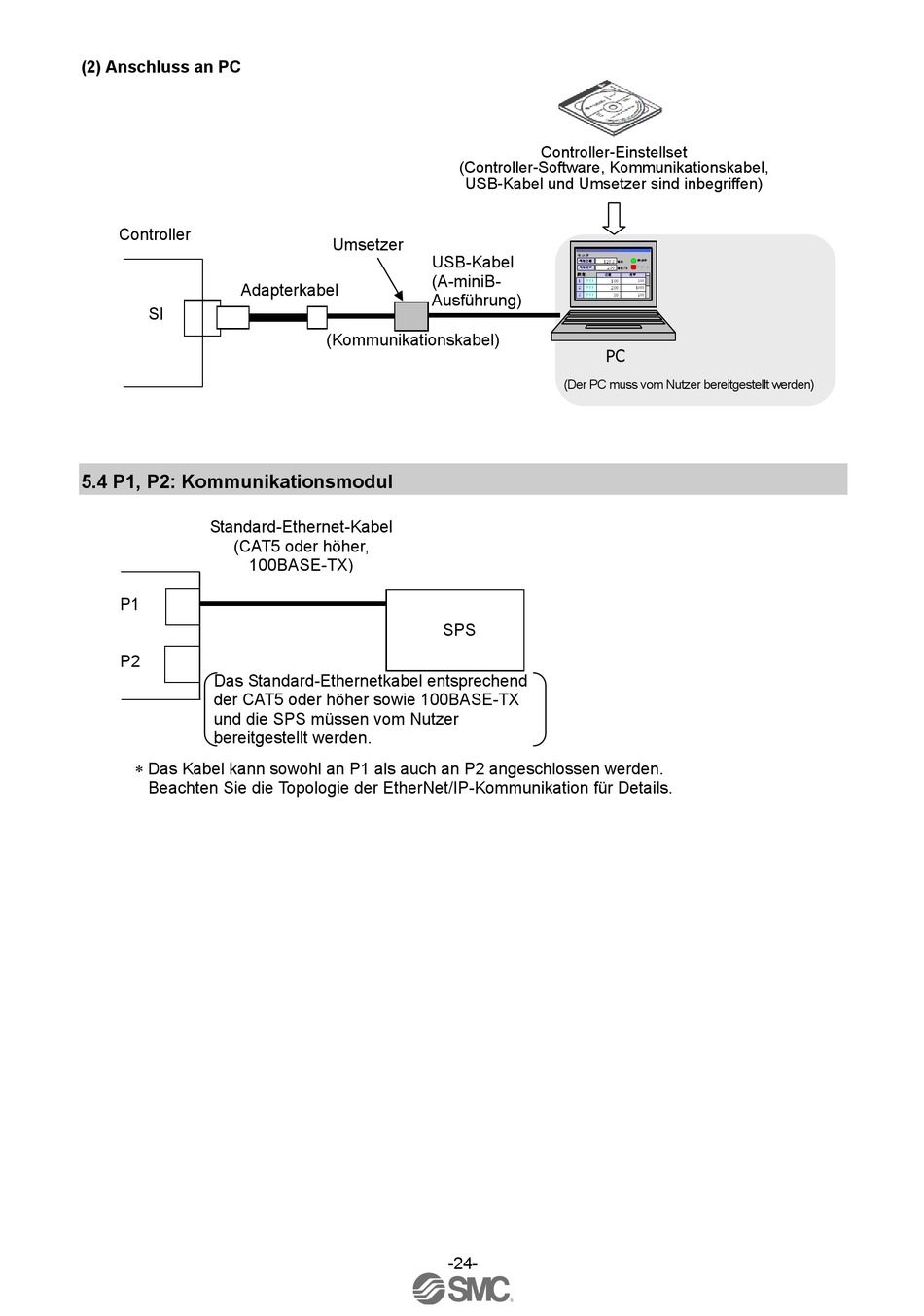

(2) Anschluss an PC
Controller
Adapterkabel
SI
5.4 P1, P2: Kommunikationsmodul
Standard-Ethernet-Kabel
(CAT5 oder höher,
100BASE-TX)
P1
P2
Das Standard-Ethernetkabel entsprechend
der CAT5 oder höher sowie 100BASE-TX
und die SPS müssen vom Nutzer
bereitgestellt werden.
Das Kabel kann sowohl an P1 als auch an P2 angeschlossen werden.
Beachten Sie die Topologie der EtherNet/IP-Kommunikation für Details.
(Controller-Software, Kommunikationskabel,
USB-Kabel und Umsetzer sind inbegriffen)
Umsetzer
USB-Kabel
(A-miniB-
Ausführung)
(Kommunikationskabel)
SPS
-24-
Controller-Einstellset
モ ニ タ
モ ニ タ
120. 3
120. 3
現在 位 置
現在 位 置
m m
m m
動 作中
動 作中
200
200
現在 速 度
現在 速 度
m m /s
m m /s
アラーム
アラーム
設 定
設 定
位 置
位 置
速 度
速 度
1
1
ﾃ ｽ ﾄ
ﾃ ｽ ﾄ
100
100
500
500
2
2
ﾃ ｽ ﾄ
ﾃ ｽ ﾄ
200
200
1000
1000
3
3
ﾃ ｽ ﾄ
ﾃ ｽ ﾄ
50
50
200
200
PC
(Der PC muss vom Nutzer bereitgestellt werden)
