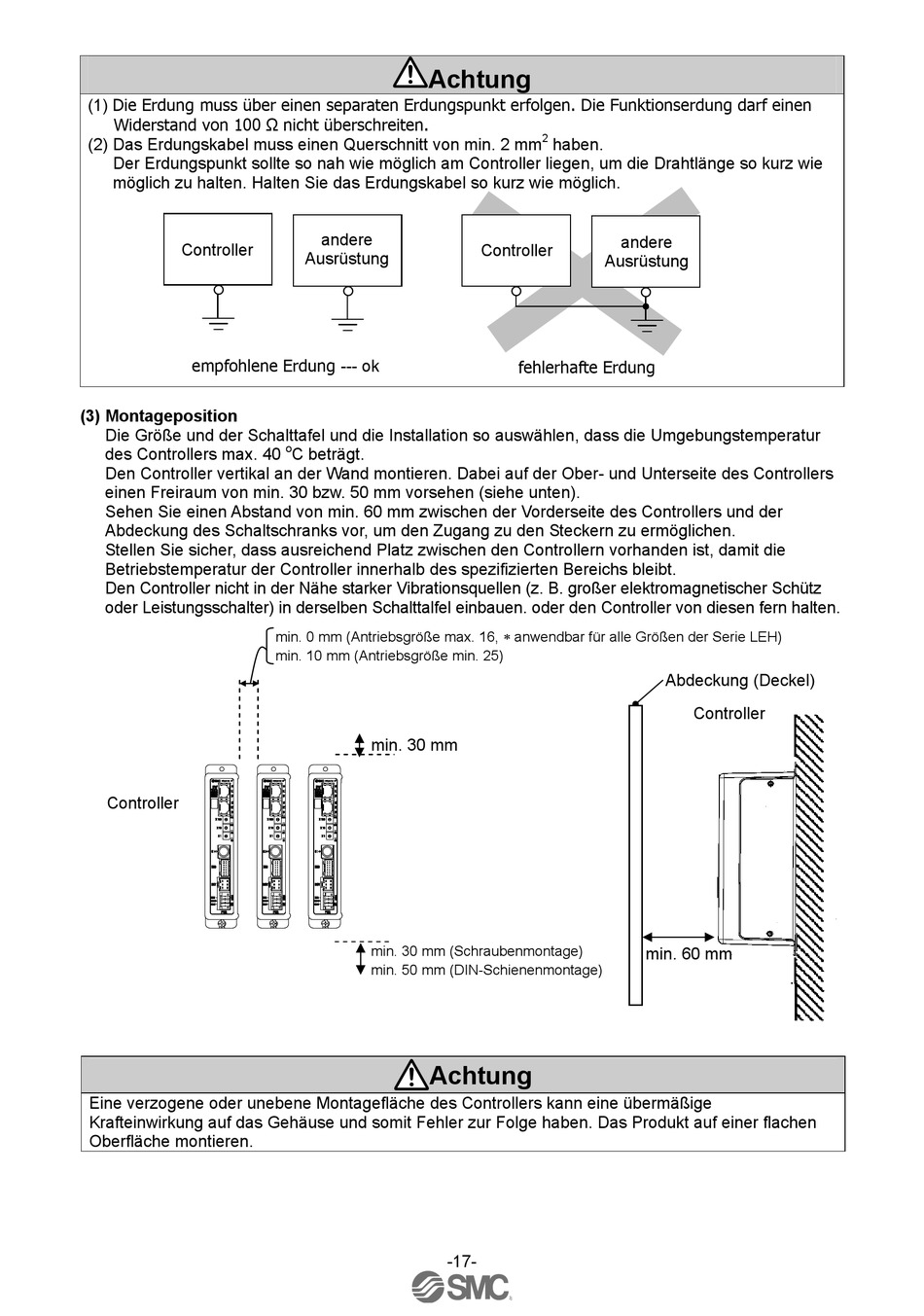

(1) Die Erdung muss über einen separaten Erdungspunkt erfolgen. Die Funktionserdung darf einen
Widerstand von 100 Ω nicht überschreiten.
(2) Das Erdungskabel muss einen Querschnitt von min. 2 mm
Der Erdungspunkt sollte so nah wie möglich am Controller liegen, um die Drahtlänge so kurz wie
möglich zu halten. Halten Sie das Erdungskabel so kurz wie möglich.
Controller
empfohlene Erdung --- ok
(3) Montageposition
Die Größe und der Schalttafel und die Installation so auswählen, dass die Umgebungstemperatur
des Controllers max. 40
Den Controller vertikal an der Wand montieren. Dabei auf der Ober- und Unterseite des Controllers
einen Freiraum von min. 30 bzw. 50 mm vorsehen (siehe unten).
Sehen Sie einen Abstand von min. 60 mm zwischen der Vorderseite des Controllers und der
Abdeckung des Schaltschranks vor, um den Zugang zu den Steckern zu ermöglichen.
Stellen Sie sicher, dass ausreichend Platz zwischen den Controllern vorhanden ist, damit die
Betriebstemperatur der Controller innerhalb des spezifizierten Bereichs bleibt.
Den Controller nicht in der Nähe starker Vibrationsquellen (z. B. großer elektromagnetischer Schütz
oder Leistungsschalter) in derselben Schalttalfel einbauen. oder den Controller von diesen fern halten.
Controller
Eine verzogene oder unebene Montagefläche des Controllers kann eine übermäßige
Krafteinwirkung auf das Gehäuse und somit Fehler zur Folge haben. Das Produkt auf einer flachen
Oberfläche montieren.
Achtung
andere
Ausrüstung
o
C beträgt.
min. 0 mm (Antriebsgröße max. 16,
min. 10 mm (Antriebsgröße min. 25)
min. 30 mm
min. 30 mm (Schraubenmontage)
min. 50 mm (DIN-Schienenmontage)
Achtung
-17-
2
haben.
andere
Controller
Ausrüstung
fehlerhafte Erdung
anwendbar für alle Größen der Serie LEH)
min. 60 mm
Abdeckung (Deckel)
Controller
