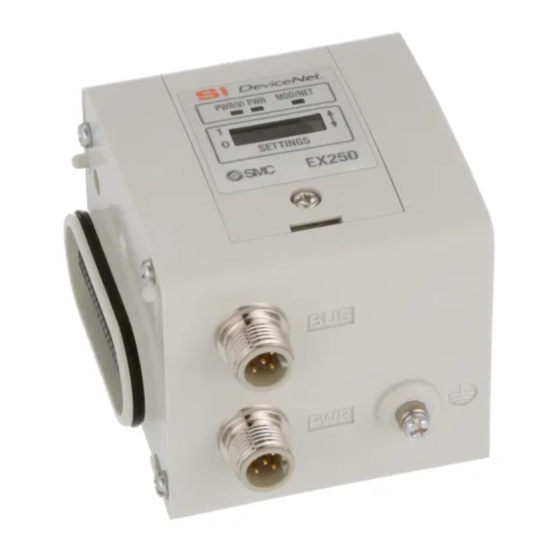

- Seite 1 Nr. EX## - OME0003DE - B BEDIENUNGSANLEITUNG SI-Einheit EX250-SDN1 SMC Corporation...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1.Sicherheitshinweise ------------------------------------------ S2 2.Technische Daten 2-1.Allgemeine technische Daten ------------------------------------------ S5 2-2.Elektrische und Netzwerkdaten ------------------------------------------ S5 2-3.Verwendbare Magnetventilserien ------------------------------------------ 3.Verkabelung und Einstellung 3-1.Anschlussarten ------------------------------------------ S6 3-2.Anschluss der Spannungsversorgung ------------------------------------ S8 3-3.Einbau und Instandhaltung ------------------------------------------ S10 3-4.Adresseneinstellung ------------------------------------------ S12 4.LED-Anzeige und Abmessungen 4-1.LED-Anzeige ------------------------------------------ S14 4-2.Abmessungen... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Die folgenden Sicherheitshinweise dienen der Vermeidung von gefährlichen Situationen und Schäden an den Instrumenten. Gefährliche Situationen werden hier je nach Gefahrenstufe mit den Gefahrenworten "Gefahr", "Warnung" und "Vorsicht" klassifiziert. Zur Gewährleistung der Sicherheit verweisen wir auf die Sicherheitsvorschriften von ISO und JIS. Warnung: Bedienerfehler kann zum Tod oder zu schweren Verletzungen führen. -
Seite 4: Instandhaltung
5. Halten Sie das Anzugsdrehmoment ein. Schrauben müssen mit dem angegebenen Anzugsdrehmoment festgezogen werden, da sonst die Schutzart IP67 nicht gewährleistet ist. 6. Vermeiden Sie wiederholte Biege- und Zugbelastung. Kkabel, die wiederholt Biege- und Zugbelastungen ausgesetzt sind, können sich lösen. Betriebsbedingungen 1. -
Seite 5: Sicherheitshinweise Zur Spannungsversorgung
Sicherheitshinweise zur Spannungsversorgung 1. Die Spannungsversorgung erfolgt getrennt für Spannungsanschluss und Magnetspule mit Einzel- oder Doppelverdrahtung. 2. Für die Montage der direkten Spannungsversorgung sind UL geprüfte Produkte zu verwenden. (1) Spannungsgeregelter Strom-Schaltkreis mit UL508 Spannungsversorgungs-Schaltkreis aus Sekundärspule eines Trenntransformers mit folgenden Daten: Max. -
Seite 6: Technische Daten
P-ch MOS-FET Open-Drain-Ausführung Ausgangsart Magnetventil mit Schutzbeschaltung für max. Magnetventil Anschlusslast 24 V DC und 1,5 W Spannungsspitzen Anschlussspezifikation (Hersteller: SMC) Isolationsart Opto Coupler Restspannung max. 0,3 V 0 bis 63 (DIP-Einstellung / speichert Adresse bei MAC ID Einstellbereich Unterbrechung der Versorgungsspannung über das Netzwerk.) -
Seite 7: 2-3.Verwendbare Magnetventilserien
SI-Einheit I/O-Daten (Rufkommando Daten senden / empfangen) Bezeichnung Ausgang Eingang (Ausgangsruf) (Eingangsruf) Besetzte Bites 4 byte 4 byte (Magnetventilausgang) (Sensoreingang) Datenversand / Adresse + 0 Ausgänge 0 bis 7 Eingänge 0 bis 7 Datenempfang Adresse + 1 Ausgänge 8 bis 15 Eingänge 8 bis 15 Adresse + 2 Ausgänge 16 bis 23... - Seite 8 DEVICE oder DEVICE oder Abschlusswiderstand Master-SPS DRS2-1:OMRON RSM 57-TR2 (für dicke Kabel) SMC liefert hierzu keine Katalog-Details. RSE 57-TR2 (für dünne Kabel) Wenden Sie sich bitte an den jeweiligen Hersteller. :Interlink BT - 7 - Nr. EX## - OME0003DE -B...
-
Seite 9: 3-2.Anschluss Der Spannungsversorgung
3-2 Anschluss der Spannungsversorgung Die Spannungsversorgungsleitung in der Einheit verfügt über getrennte Spannungsversorgungen für die Magnetventilansteuerung (SV-Spannungsversorgung) und den Sensor (SW-Spannungsversorgung). Beide sind für 24V DC ausgelegt. Die Spannungsversorgung ist sowohl gemeinsam als auch getrennt möglich. Eine Verkabelung für SW-Spannungsversorgung ist nicht erforderlich, wenn der Eingangsblock nicht verwendet wird. Spannungsversorgungskabel mit Schirm SV-Spannungsversorgung 24V DC... - Seite 10 Spannungsversorgungsanschluss M12 5polig (Stecker) Beispiel für kabelseitigen Anschluss: Bsp.TURCK WAKW 4.5T-[ ] usw. Bezeichnung Funktion SV 24V Für Magnetventil + 24 V SV 0V Für Magnetventil 0 V SW 24V Für Sensoreinheit + 24 V SW 0V Für Sensoreinheit 0 V Masse Kommunikationsanschluss M12 5polig (Stecker) [Spezial für DeviceNet]...
-
Seite 11: 3-3.Einbau Und Instandhaltung
89,8 110,8 131,8 152,8 173,8 194,8 215,8 236,8 257,8 278,8 299,8 320,8 341,8 362,8 383,8 404,8 425,8 (mm) Anm.: Die Abmessungen L1 sind für Magnetventile der Serie VCC1000 angegeben. Angaben zu anderen Ventilserien finden Sie in den entsprechenden SMC-Katalogen. Die Verdrahtung (für Spannungsversorgung, Kommunikation und Eingang) sowie der Leitungsanschluss erfolgen auf nur einer Seite. - Seite 12 Instandhaltung Hinzufügen eines Eingangsblocks 1.Die Schrauben aus der Endplatte entfernen. 2.Die beiliegenden Zuganker montieren. 3.Den zusätzlichen Eingangsblock anschließen. 4.Die Blindplatte aufsetzen und die abgenommenen Schrauben mit dem angegebenen Anzugsdrehmoment festziehen. (0,6 N m) Austauschen der SI-Einheit 1.Die Schrauben aus der Endplatte entfernen und die Anschlüsse aller Einheiten lösen. 2.Die alte SI-Einheit durch eine neue ersetzen.
-
Seite 13: Adresseneinstellung
3-4 Adresseneinstellung Ist der DIP-Schalter eingestellt, Spannungsversorgung der SI-Einheit auf OFF stellen. Adresseneinstellung SW1-1 SW1-2 SW1-3 SW1-4 SW1-5 SW1-6 Adresse (16) (32) Baudrateneinstellung Baudrate SW1-7 SW1-8 125 kbps 250 kbps 500 kbps Not used Einstellung des Ventilausgangsstatus bei Kommunikationsfehler Status Ventilausgang: Die Kommunikation wird unterbrochen (IO Zeitüberschreitung) oder eine Fehlermeldung wird angezeigt. - Seite 14 Position des DIP-Schalters DIP-Schalter M3 Senkkopfschraube Anzugsdrehmoment: 0,6 Nm Achtung 1.Standardwerte für Adresse und Baudrate. Knotenadresse und Baudrate sind standardmäßig bzw. bei Lieferung entweder im H/W- oder im S/W-Modus auf 63, 125 kbps gesetzt. 2.Im S/W-Modus bleiben Adressen- und Baudrateneinstellungen selbst nach Abschalten der Spannungsversorgung gespeichert.
-
Seite 15: Led-Anzeige Und Abmessungen
4.LED-Anzeige und Abmessungen 4-1 LED-Anzeige SI-Einheit (EX250-SDN1) Anzeige Beschreibung PWR (V) Leuchtet bei Spannungszufuhr zum Magnetventil. Leuchtet bei Spannungszufuhr zur DeviceNet-Leitung. MOD / NET Leuchtet nicht Spannungsversorgung aus, nicht angeschlossen oder MAC-ID-Duplizierung Blinkt Verbindungsaufbau (online) Grün Leuchtet Verbindungsaufbau abgeschlossen (online) Grün... -
Seite 16: Abmessungen
4-2 Abmessungen SI-Einheit (EX250-SDN1) 63(mm) - 15 - Nr. EX## - OME0003DE -B... -
Seite 17: Fehlerbehebung
5. Fehlerbehebung MOD/NET LED Ursache und Abhilfe Leuchtet nicht LED PWR leuchtet nicht <Abhilfe> Spannungszufuhr zum Stromkreis der SI-Einheit prüfen. Verdrahtung des Stromkreises prüfen. Helfen die vorstehend genannten Maßnahmen zur Fehlerbehebung nicht, muss die SI-Einheit ausgetauscht werden. LED PWR leuchtet <Abhilfe>...
