6.4 Verdrahtung des Notausschaltkreises
Der Antriebsbetrieb wird gestoppt, wenn der externe Not-Aus-Schalter oder der Not-Aus-Schalter der
Teaching Box aktiviert wird.

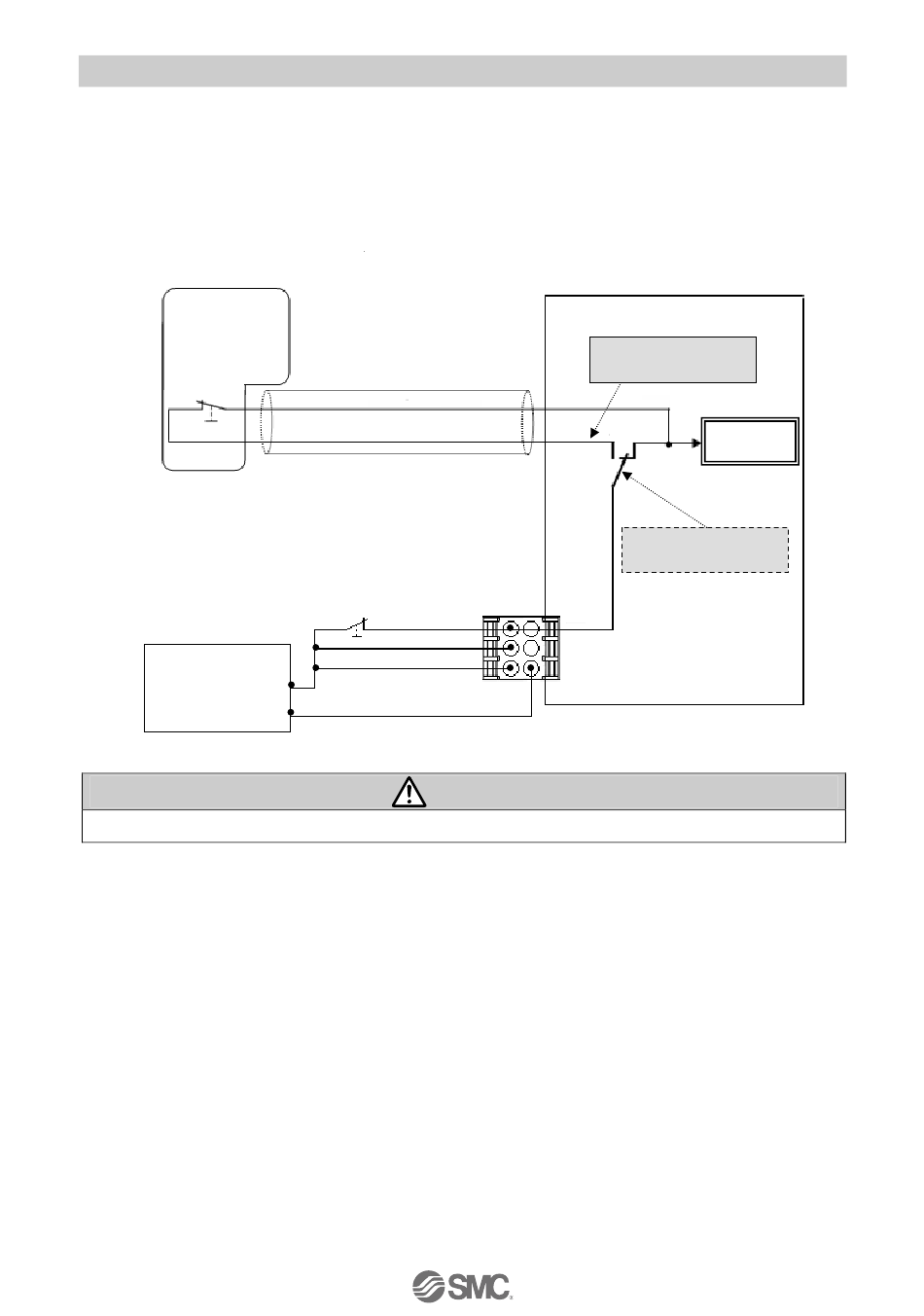

(1) Beispiel Schaltkreis 1- einzelner Controller mit Teaching Box
Wenn der Controller erkennt, dass die Teaching Box angeschlossen ist, wird die Ausschaltung der
Teaching Box aktiviert.
あいうえおあいうえおあいうえ
Teaching Box
(3 m-Kabel)
Stopp-
Schalter
Controller
Eingangsspannungs-
versorgung
Controller
Eingangs-
24 VDC
spannungs-
versorgung
0V
Der Stopp-Schalter der Teaching Box ist nur für den Controller wirksam, an den sie angeschlossen ist.
externer Notausschaltkreis
(3) EMG
(2) M 24V
(1) C 24V
Warnung
-27-
Controller
an die Teaching
Box angeschlossen
SI
nicht an Teaching
Box angeschlossen
PWR
0V (4)
Spannungsversorgungsstecker
soll
stoppen
