3-2 Anschluss der Spannungsversorgung
Die Spannungsversorgungsleitung in der Einheit verfügt über getrennte Spannungsversorgungen für
die Magnetventilansteuerung (SV-Spannungsversorgung) und den Sensor (SW-Spannungsversorgung).
Beide sind für 24V DC ausgelegt.
Die Spannungsversorgung ist sowohl gemeinsam als auch getrennt möglich. Eine Verkabelung für
SW-Spannungsversorgung ist nicht erforderlich, wenn der Eingangsblock nicht verwendet wird.
SV-Spannungsversorgung
SW-Spannungsversorgung
SV/SW-Spannungsversorgung
24V DC
*Achten Sie bei gemeinsamer
Spannungsversorgung auf den
jeweiligen
Versorgungsspannungsbereich.
Die Sensorspannung wird dem an den Eingangsblock angeschlossenen Sensor zugeführt.
Wählen Sie den Sensor unter Berücksichtigung des momentanen Spannungsabfalls von ca. 1 V
im Inneren der Einheit.
Erfordert der Sensor eine Spannung von 24 V, muss die Sensor-Versorgungsspannung leicht
gesenkt werden bzw. die Spannungsversorgung für den Sensor getrennt sichergestellt und nicht
durch die Übertragungseinheit geführt werden, so dass die Sensor-Eingangsspannung bei realer
Belastung 24 V beträgt (zulässige Sensor-Versorgungsspannung: 19,2 V bis 28,8 V).
24V DC
24V DC
24V DC
Spannungsreduktion um ca. 1 V

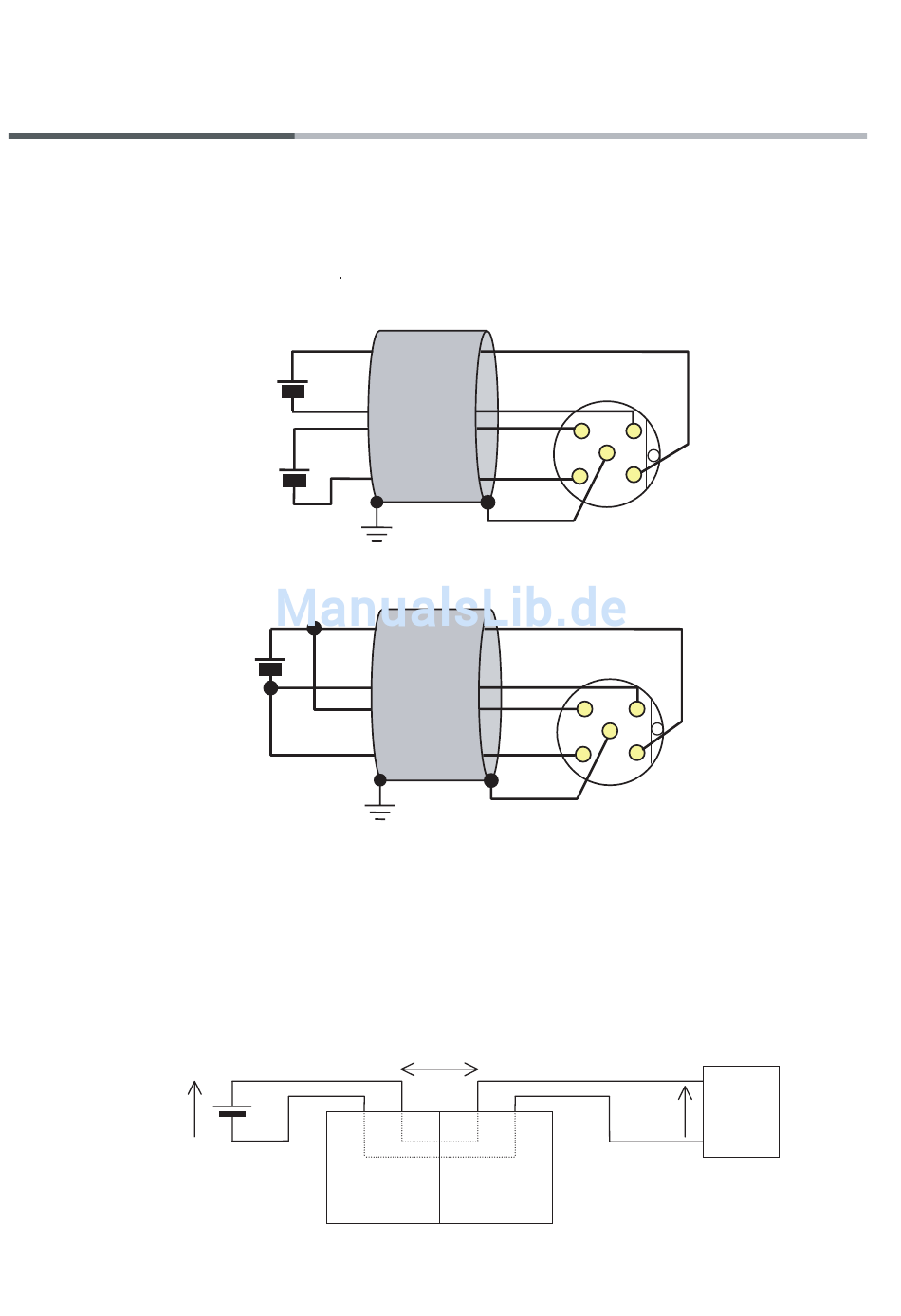

SI-Einheit
Spannungsversorgungskabel mit Schirm
A. Getrennte Spannungsversorgung
E
Spannungsversorgungskabel mit Schirm
B. Gemeinsame Spannungsversorgung
E
Eingangsblock
- 8 -
3
2
5
1
4
Spannungs-
versorgungs-
anschluss
3
2
5
1
4
Spannungs-
versorgungs-
anschluss
Sensor
23V DC
Nr. EX## - OME0003DE -B
