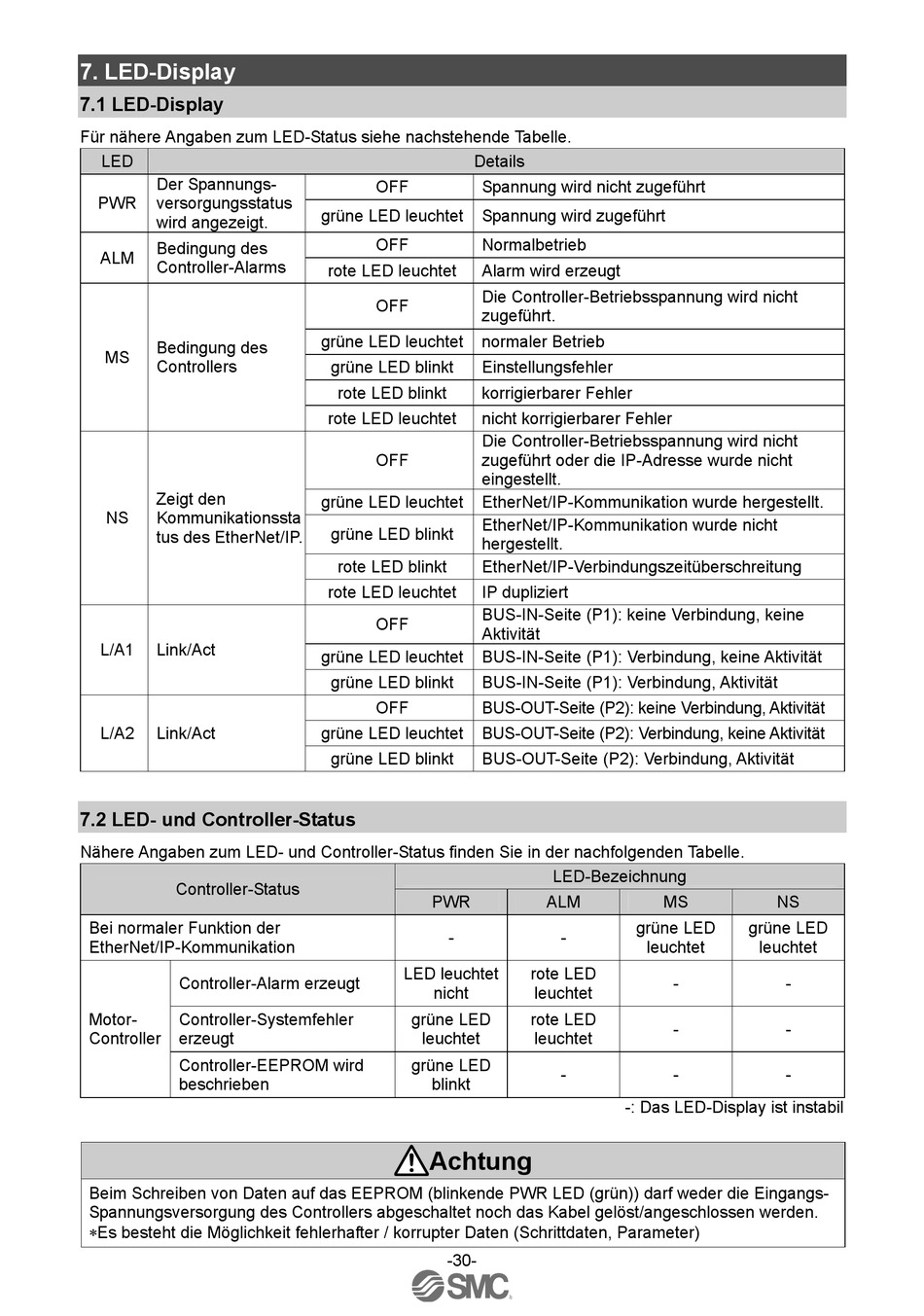

7. LED-Display
7.1 LED-Display
Für nähere Angaben zum LED-Status siehe nachstehende Tabelle.
LED
Der Spannungs-
PWR
versorgungsstatus
wird angezeigt.
Bedingung des
ALM
Controller-Alarms
Bedingung des
MS
Controllers
Zeigt den
NS
Kommunikationssta
tus des EtherNet/IP.
L/A1
Link/Act
L/A2
Link/Act
7.2 LED- und Controller-Status
Nähere Angaben zum LED- und Controller-Status finden Sie in der nachfolgenden Tabelle.
Controller-Status
Bei normaler Funktion der
EtherNet/IP-Kommunikation
Controller-Alarm erzeugt
Motor-
Controller-Systemfehler
Controller
erzeugt
Controller-EEPROM wird
beschrieben
Beim Schreiben von Daten auf das EEPROM (blinkende PWR LED (grün)) darf weder die Eingangs-
Spannungsversorgung des Controllers abgeschaltet noch das Kabel gelöst/angeschlossen werden.
Es besteht die Möglichkeit fehlerhafter / korrupter Daten (Schrittdaten, Parameter)
Details
OFF
Spannung wird nicht zugeführt
grüne LED leuchtet
Spannung wird zugeführt
OFF
Normalbetrieb
rote LED leuchtet
Alarm wird erzeugt
Die Controller-Betriebsspannung wird nicht
OFF
zugeführt.
grüne LED leuchtet
normaler Betrieb
grüne LED blinkt
Einstellungsfehler
rote LED blinkt
korrigierbarer Fehler
rote LED leuchtet
nicht korrigierbarer Fehler
Die Controller-Betriebsspannung wird nicht
OFF
zugeführt oder die IP-Adresse wurde nicht
eingestellt.
grüne LED leuchtet
EtherNet/IP-Kommunikation wurde hergestellt.
EtherNet/IP-Kommunikation wurde nicht
grüne LED blinkt
hergestellt.
rote LED blinkt
EtherNet/IP-Verbindungszeitüberschreitung
rote LED leuchtet
IP dupliziert
BUS-IN-Seite (P1): keine Verbindung, keine
OFF
Aktivität
grüne LED leuchtet
BUS-IN-Seite (P1): Verbindung, keine Aktivität
grüne LED blinkt
BUS-IN-Seite (P1): Verbindung, Aktivität
OFF
BUS-OUT-Seite (P2): keine Verbindung, Aktivität
grüne LED leuchtet
BUS-OUT-Seite (P2): Verbindung, keine Aktivität
grüne LED blinkt
BUS-OUT-Seite (P2): Verbindung, Aktivität
PWR
-
LED leuchtet
nicht
grüne LED
leuchtet
grüne LED
blinkt
Achtung
-30-
LED-Bezeichnung
ALM
MS
grüne LED
-
leuchtet
rote LED
-
leuchtet
rote LED
-
leuchtet
-
-
-: Das LED-Display ist instabil
NS
grüne LED
leuchtet
-
-
-
