16. Vorsichtsmaßnahmen bei Verdrahtung und Kabeln
Warnung
(1) Vor dem Einstellen, der Montage oder Veränderungen an der Verdrahtung stets die
Spannungsversorgung des Produkts abschalten.
Andernfalls kann es zu Elektroschock, Fehlfunktionen und Schäden kommen.
(2) Die Kabel nicht entfernen. Ausschließlich spezifizierte Kabel verwenden.
(3) Kabel oder Stecker nicht bei anliegender Spannung anschließen oder entfernen.
Achtung
(1) Stecker sicher anschließen. Auf die korrekte Polarität achten und den Klemmen keine Spannung
zuführen, die nicht den in der Gebrauchsanweisung spezifizierten Werten entspricht.
(2) Stecker sicher anschließen.
Die korrekte Verdrahtung und Polarität der Stecker sicherstellen.
(3) Treffen Sie geeignete Maßnahmen gegen Rauschen.
Rauschen in Signalleitungen kann zu Fehlfunktionen führen.
Als Gegenmaßnahme die hoch und Niederspannungsleitungen trennen und die Verdrahtung
verkürzen usw.
(4) Drähte und Kabel nicht zusammen mit Netzanschluss- bzw. Hochspannungskabeln verlegen.
Andernfalls können Interferenzen und Spannungsspitzen von diesen Kabeln ausgehen, die zu
Fehlfunktionen des Produkts führen können. Die Kabel des Produkts getrennt von Netzanschluss-
und Hochspannungskabeln verlegen.
(5) Sicherstellen, dass keine Kabel von der Antriebsbewegung beschädigt werden können.
(6) Für den Betrieb müssen alle Kabel gesichert sein. Die Kabel an der Anschlussstelle in den
elektrischen Zylinder nicht über scharfe Kanten biegen.
(7) Die Kabel nicht biegen, knicken, verdrehen. Die Kabel keiner externen Krafteinwirkung
aussetzen. Nicht mit über scharfe Kanten gebogenen Kabeln betreiben.
Andernfalls besteht das Risiko von Elektroschock, Kabelbruch, Kontaktfehler und Kontrollverlust
über das Produkt.
(8) Das aus dem Produkt herausragende Motorkabel vor der Verwendung in Position fixieren.
Das Motorkabel ist kein Robotikkabel und kann beschädigt werden, wenn es bewegt wird.

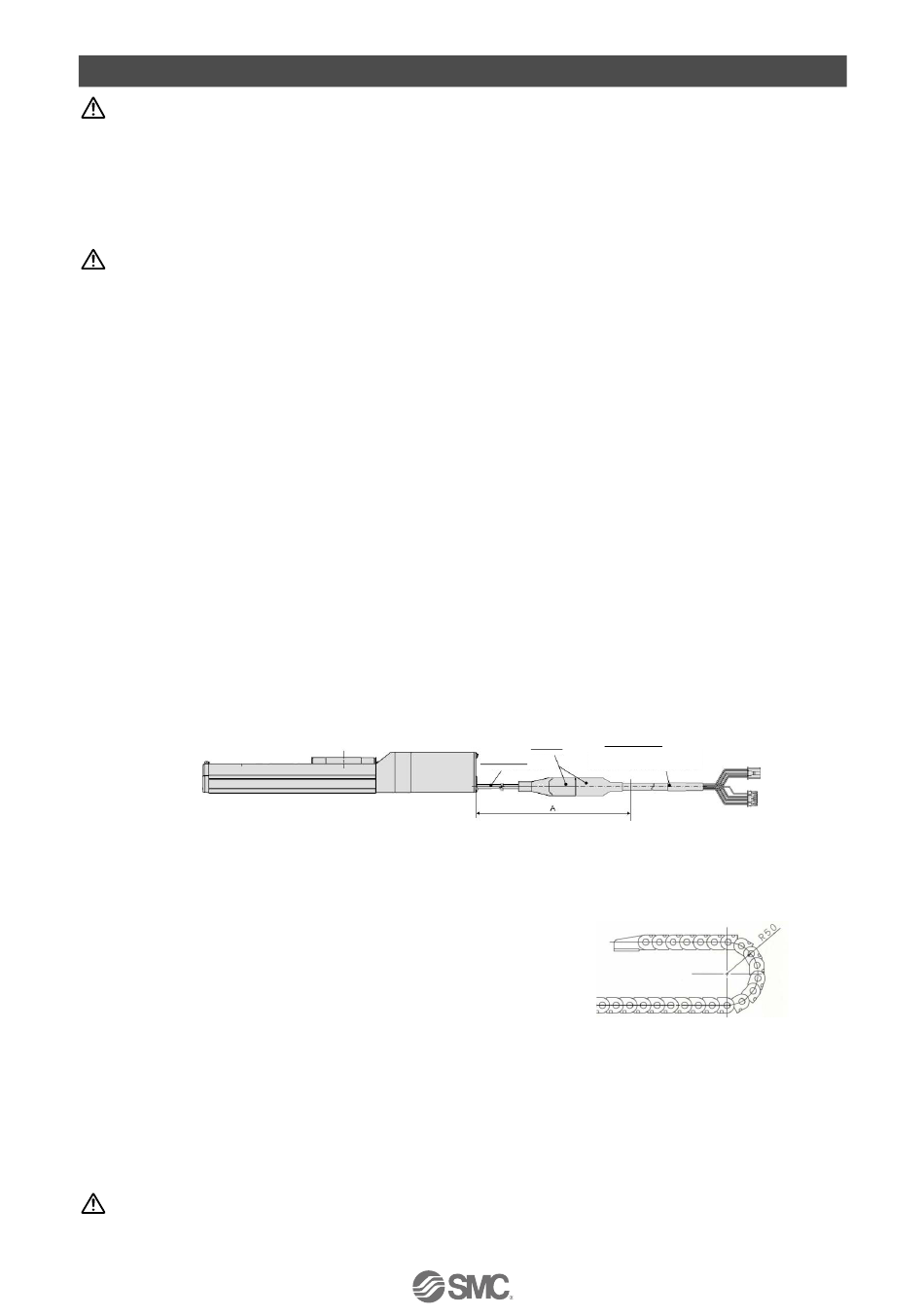

Daher darf Bereich A (siehe Zeichnung unten) nicht in einer biegsamen Leitung platziert werden.
(9) Wird das Antriebskabel wiederholt gebogen, ein „Robotikkabel" wählen. Kabel nicht in einer
biegsamen Leitung mit einem kleineren Radius als dem spezifizierten verlegen (kleinster
Biegeradius: 50 mm).
Wenn Standardkabel wiederholt gebogen werden, können Elektroschock, Kabelbruch, Kontaktfehler
und Kontrollverlust über das Produkt die Folge sein.
(10) Die korrekte Verdrahtung des Produkts überprüfen.
Durch einen Isolationsfehler (Interferenzen mit anderen
Schaltkreisen, unzureichende Isolierung zwischen Anschlussklemmen usw.) kann eine zu hohe
Spannung oder ein zu hoher Strom in den Controller gelangen und Schaden verursachen.
(11) Die Geschwindigkeit / Schubkraft können je nach Kabellänge, Last und
Montagebedingungen usw. variieren.
Bei einer Kabellänge von über 5 m wird die Geschwindigkeit / Schubkraft max. um 10 % pro 5 m
reduziert. (Bei einer Kabellänge von 15 m max. 20 % Reduktion.)
Transport
Achtung
(1) Das Produkt nicht am Motor oder an den Kabeln halten oder hängen lassen.
Antriebskabel
Stecker
Robotikkabel
Motorkabel
(hochflexibles Kabel)
-68-
