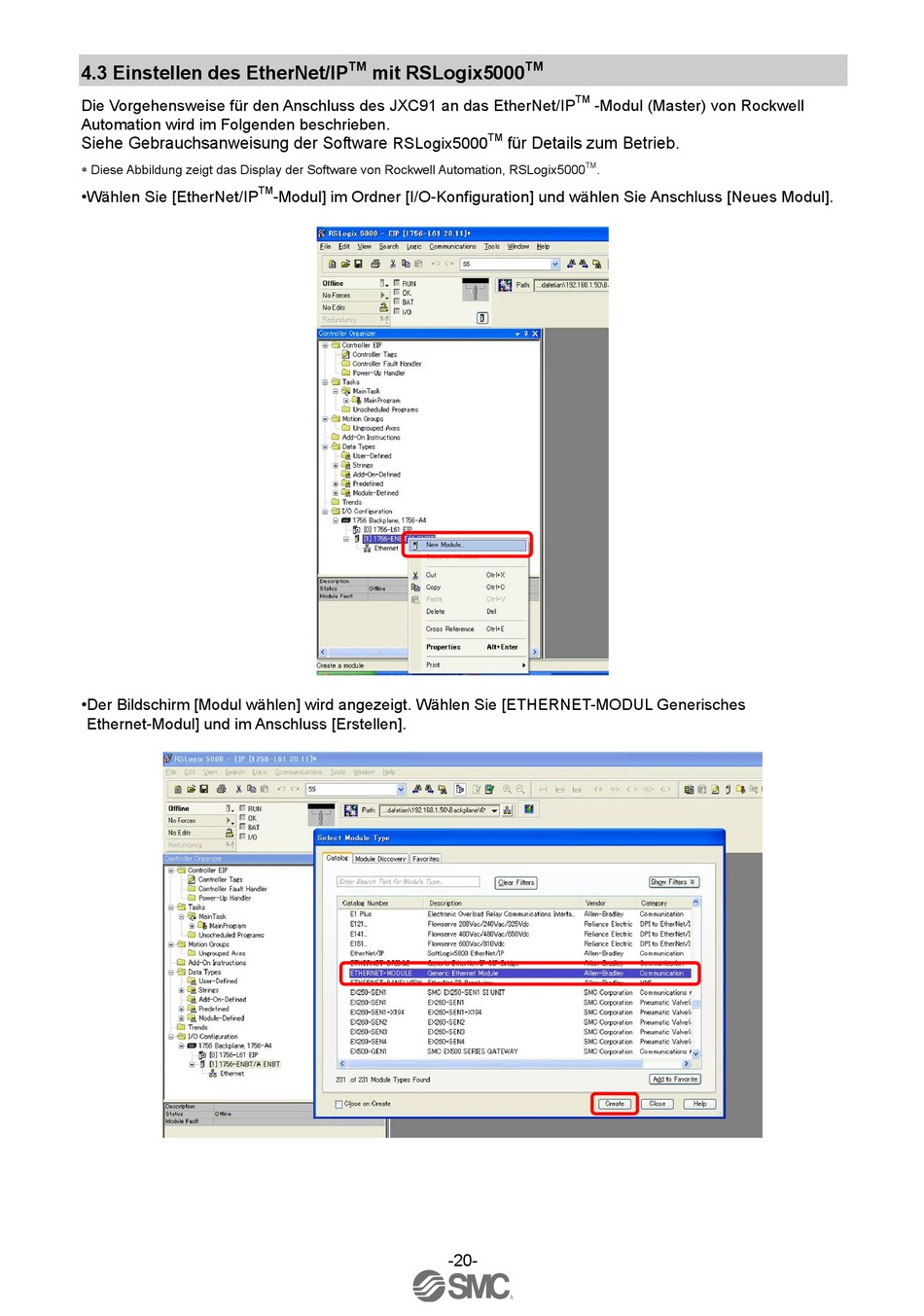

4.3 Einstellen des EtherNet/IP
mit RSLogix5000
TM
Die Vorgehensweise für den Anschluss des JXC91 an das EtherNet/IP
-Modul (Master) von Rockwell
Automation wird im Folgenden beschrieben.
TM
Siehe Gebrauchsanweisung der Software RSLogix5000
für Details zum Betrieb.
TM
Diese Abbildung zeigt das Display der Software von Rockwell Automation, RSLogix5000
.
TM
•Wählen Sie [EtherNet/IP
-Modul] im Ordner [I/O-Konfiguration] und wählen Sie Anschluss [Neues Modul].
•Der Bildschirm [Modul wählen] wird angezeigt. Wählen Sie [ETHERNET-MODUL Generisches
Ethernet-Modul] und im Anschluss [Erstellen].
-20-
