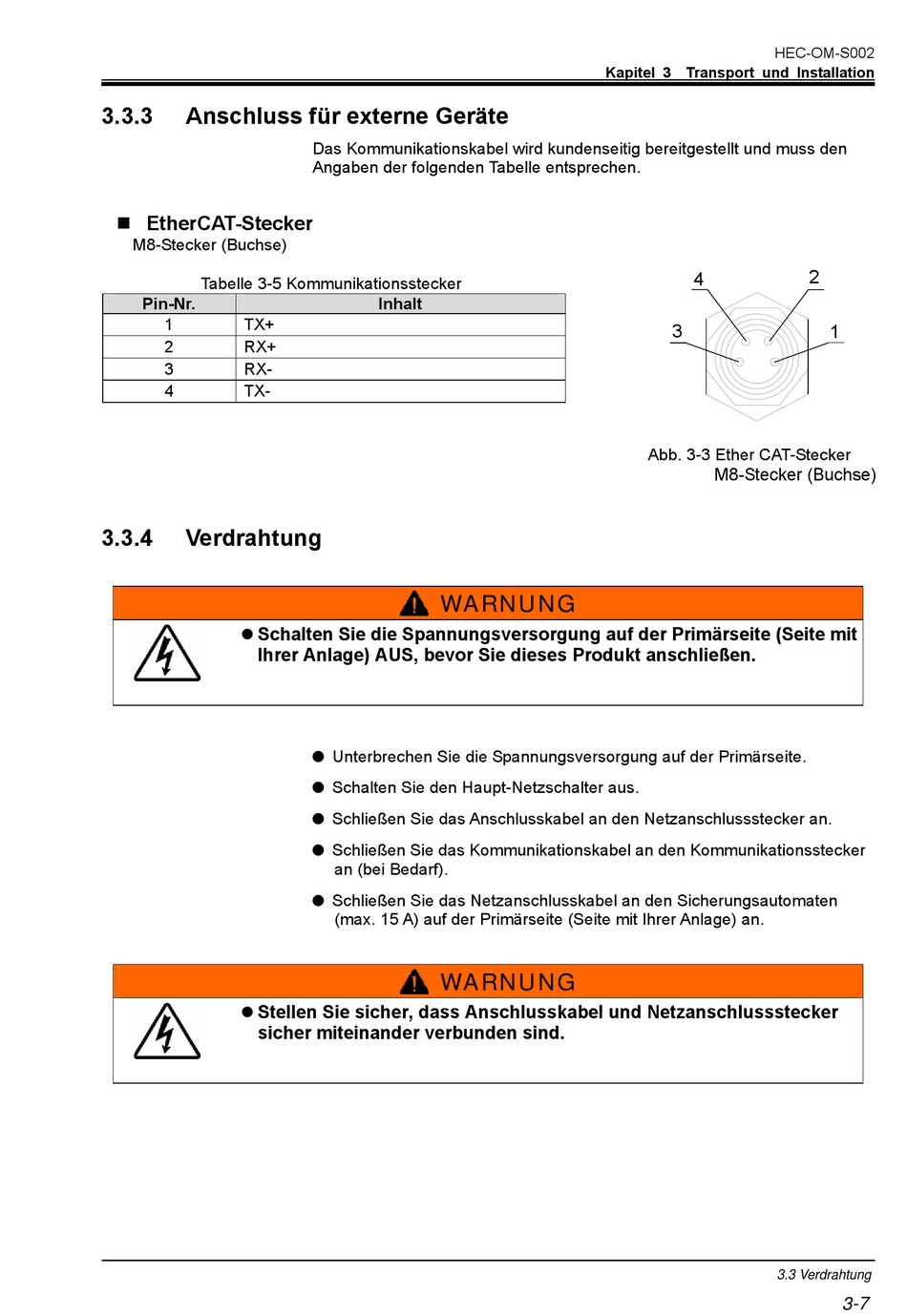

3.3.3
Anschluss für externe Geräte
EtherCAT-Stecker
M8-Stecker (Buchse)
Tabelle 3-5 Kommunikationsstecker
Pin-Nr.
1
TX+
2
RX+
3
RX-
4
TX-
3.3.4
Verdrahtung
Schalten Sie die Spannungsversorgung auf der Primärseite (Seite mit
Ihrer Anlage) AUS, bevor Sie dieses Produkt anschließen.
Stellen Sie sicher, dass Anschlusskabel und Netzanschlussstecker
sicher miteinander verbunden sind.
Das Kommunikationskabel wird kundenseitig bereitgestellt und muss den
Angaben der folgenden Tabelle entsprechen.
Inhalt
WARNUNG
Unterbrechen Sie die Spannungsversorgung auf der Primärseite.
Schalten Sie den Haupt-Netzschalter aus.
Schließen Sie das Anschlusskabel an den Netzanschlussstecker an.
Schließen Sie das Kommunikationskabel an den Kommunikationsstecker
an (bei Bedarf).
Schließen Sie das Netzanschlusskabel an den Sicherungsautomaten
(max. 15 A) auf der Primärseite (Seite mit Ihrer Anlage) an.
WARNUNG
HEC-OM-S002
Kapitel 3 Transport und Installation
4
3
Abb. 3-3 Ether CAT-Stecker
M8-Stecker (Buchse)
2
1
3.3 Verdrahtung
3-7
