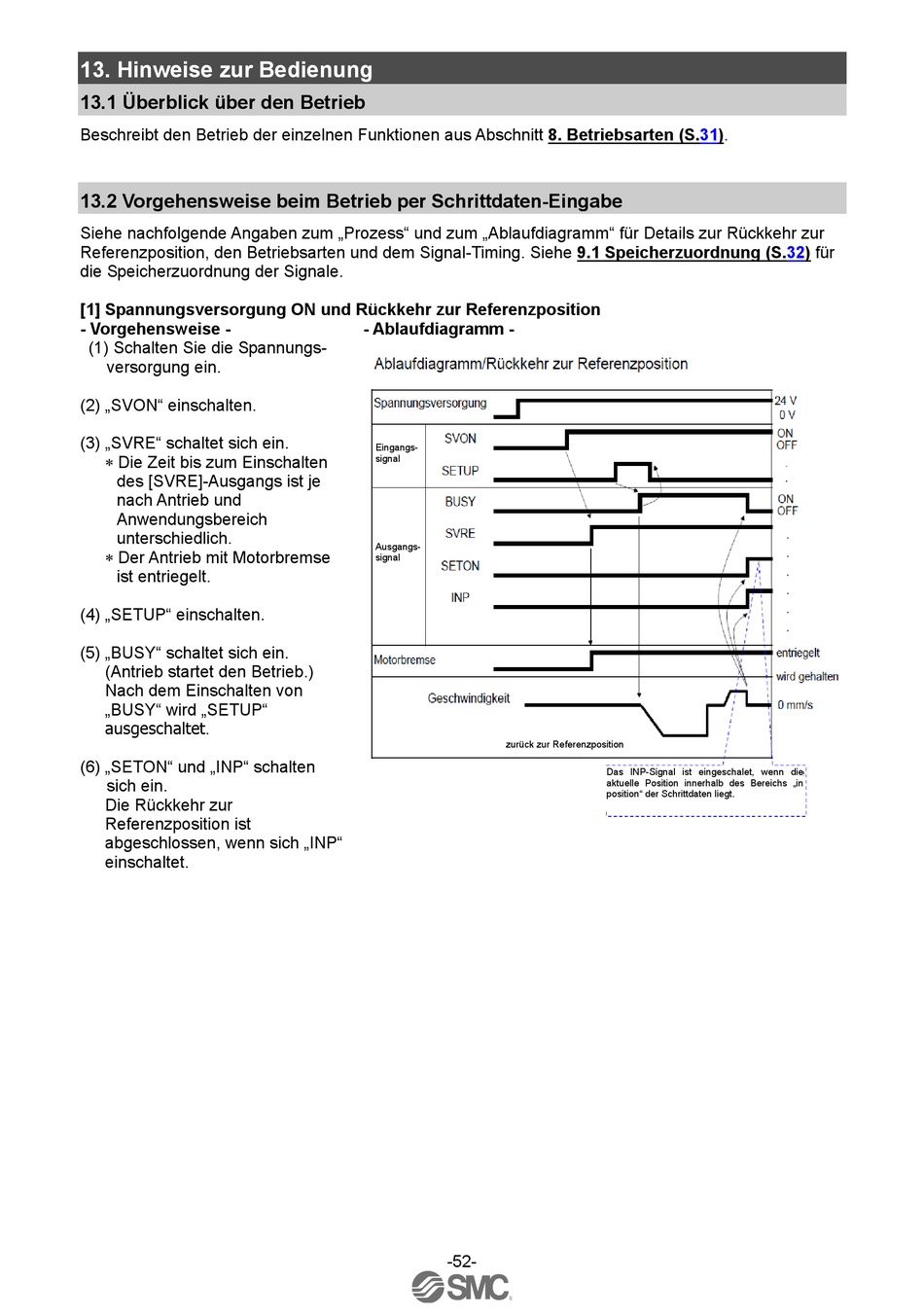

13. Hinweise zur Bedienung
13.1 Überblick über den Betrieb
Beschreibt den Betrieb der einzelnen Funktionen aus Abschnitt 8. Betriebsarten (S.31).
13.2 Vorgehensweise beim Betrieb per Schrittdaten-Eingabe
Siehe nachfolgende Angaben zum „Prozess" und zum „Ablaufdiagramm" für Details zur Rückkehr zur
Referenzposition, den Betriebsarten und dem Signal-Timing. Siehe 9.1 Speicherzuordnung (S.32) für
die Speicherzuordnung der Signale.
[1] Spannungsversorgung ON und Rückkehr zur Referenzposition
- Vorgehensweise -
(1) Schalten Sie die Spannungs-
versorgung ein.
(2) „SVON" einschalten.
(3) „SVRE" schaltet sich ein.
 Die Zeit bis zum Einschalten
des [SVRE]-Ausgangs ist je
nach Antrieb und
Anwendungsbereich
unterschiedlich.
 Der Antrieb mit Motorbremse
ist entriegelt.
(4) „SETUP" einschalten.
(5) „BUSY" schaltet sich ein.
(Antrieb startet den Betrieb.)
Nach dem Einschalten von
„BUSY" wird „SETUP"
ausgeschaltet.
(6) „SETON" und „INP" schalten
sich ein.
Die Rückkehr zur
Referenzposition ist
abgeschlossen, wenn sich „INP"
einschaltet.
- Ablaufdiagramm -
Eingangs-
signal
Ausgangs-
signal
zurück zur Referenzposition
-52-
Das INP-Signal ist eingeschalet, wenn die
aktuelle Position innerhalb des Bereichs „in
position" der Schrittdaten liegt.
