Seite 1

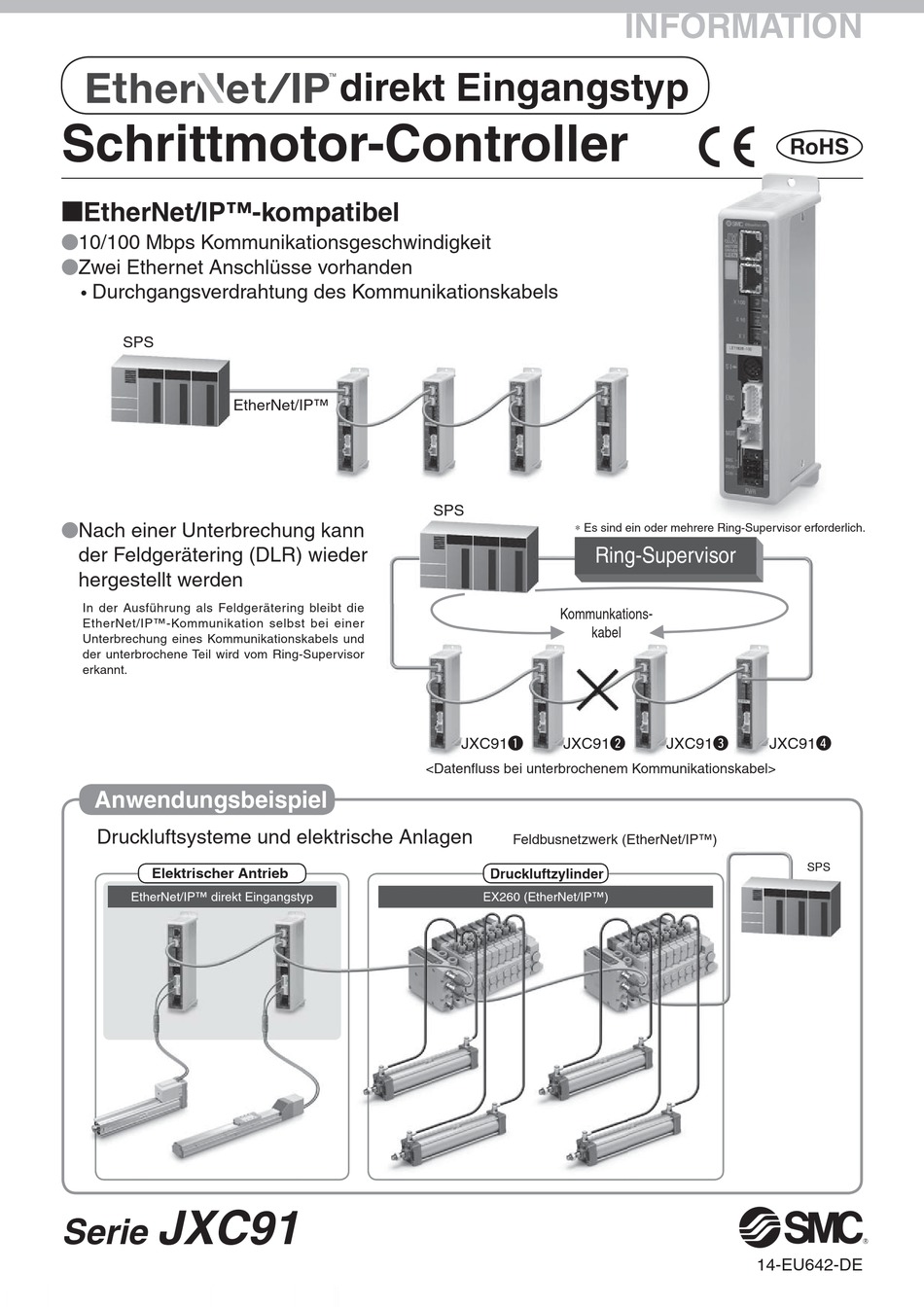

INFORMATION direkt Eingangstyp Schrittmotor-Controller RoHS EtherNet/IP™-kompatibel 10/100 Mbps Kommunikationsgeschwindigkeit Zwei Ethernet Anschlüsse vorhanden Durchgangsverdrahtung des Kommunikationskabels EtherNet/IP™ ∗ Es sind ein oder mehrere Ring-Supervisor erforderlich. Nach einer Unterbrechung kann ere Ring Supervisor erforde der Feldgerätering (DLR) wieder Ring-Supervisor hergestellt werden In der Ausführung als Feldgerätering bleibt die Kommunkations- EtherNet/IP™-Kommunikation selbst bei einer...
Seite 2
JXC91 Serie System-Aufbau Elektrische Antriebe vom Kunden zu stellen Serie EtherNet/IP™ direkt Eingangstyp Serie JXC91 LES/LESH Serie Serie Serie LEPY/LEPS Serie Serie Serie Option Adapterkabel Seite Antriebskabel P5742-69 (0,3 m) Standardkabel Robotikkabel zu SI zu ENC Dieses Adapterkabel wird zum An- LE-CP- -S LE-CP- schluss dieses Controllers an die op-...
Seite 3
Schrittmotor-Controller JXC91 Serie Bestellschlüssel Antrieb + LEFS16B-100 Controller Antriebsausführung Montage Siehe „Bestellschlüssel“ in jeweiligen Antriebskatalog bei www.smc.eu. Schraubenmontage Siehe Tabelle unten für kompatible Antriebe. Beispiel: LEFS16B-100B- Anm.) DIN-Schienenmontage R1C917 Anm.) DIN-Schiene ist nicht inbegriffen. kompatible Antriebe Bitte getrennt bestellen. Elektrischer Antrieb/Kolbenstange Serie Elektrischer Antrieb/Führungsstange...
Isolationswiderstand [MΩ] 50 (500 V DC) Gewicht [g] 210 (Schraubenmontage), 230 (DIN-Schienenmontage) Anm.) Sie können die Datei auf der SMC-Webseite herunterladen: http://www.smcworld.com Handelsmarke EtherNet/IP™ ist eine Handelsmarke von ODVA. Beispiel für eine Prozessanweisung Zusätzlich zum max. Schrittdateneingang von 64 Punkten in einer EtherNet/IP™-Kommunikation können die Parameter in Echtzeit während der Defi...
Seite 5
Schrittmotor-Controller JXC91 Serie (EtherNet/IP™ direkt Eingangstyp) Abmessungen (11,5) Ø 4,5 32,5 für Gehäusemontage (Schraubenmontage) ∗ Auf DIN-Schiene montierbar (35 mm) DIN Schienen-Anbausatz (77) 17,5 für Gehäusemontage (Schraubenmontage) DIN-Schiene 12,5 5,25 AXT100-DR- (Abstand) ∗ Für die „Nr.“ aus nachstehender Tabelle eingeben. Siehe obige Abmessungen für Montageabmessungen.
Controller und Peripheriegeräte/ Produktspezifi sche Sicherheitshinweise 1 Vor der Inbetriebnahme durchlesen. Für allg emeine Sicherheitshinweise und Sicherheitshinweise für elektrische Antriebe siehe „Sicherheitshinweise zur Handhabung von SMC-Produkten“ und die Bedienungsanleitung auf der SMC-Webseite, http://www.smc.eu Hinweise zu Konstruktion und Auswahl Handhabung Warnung Warnung 1.
Seite 7
Serie Controller und Peripheriegeräte/ Produktspezifische Sicherheitshinweise 2 Vor der Inbetriebnahme durchlesen. Für allg emeine Sicherheitshinweise und Sicherheitshinweise für elektrische Antriebe siehe „Sicherheitshinweise zur Handhabung von SMC-Produkten“ und die Bedienungsanleitung auf der SMC-Webseite, http://www.smc.eu Montage Verdrahtung Warnung Warnung 1. Installieren Sie den Controller und die Peripheriegeräte 1.
