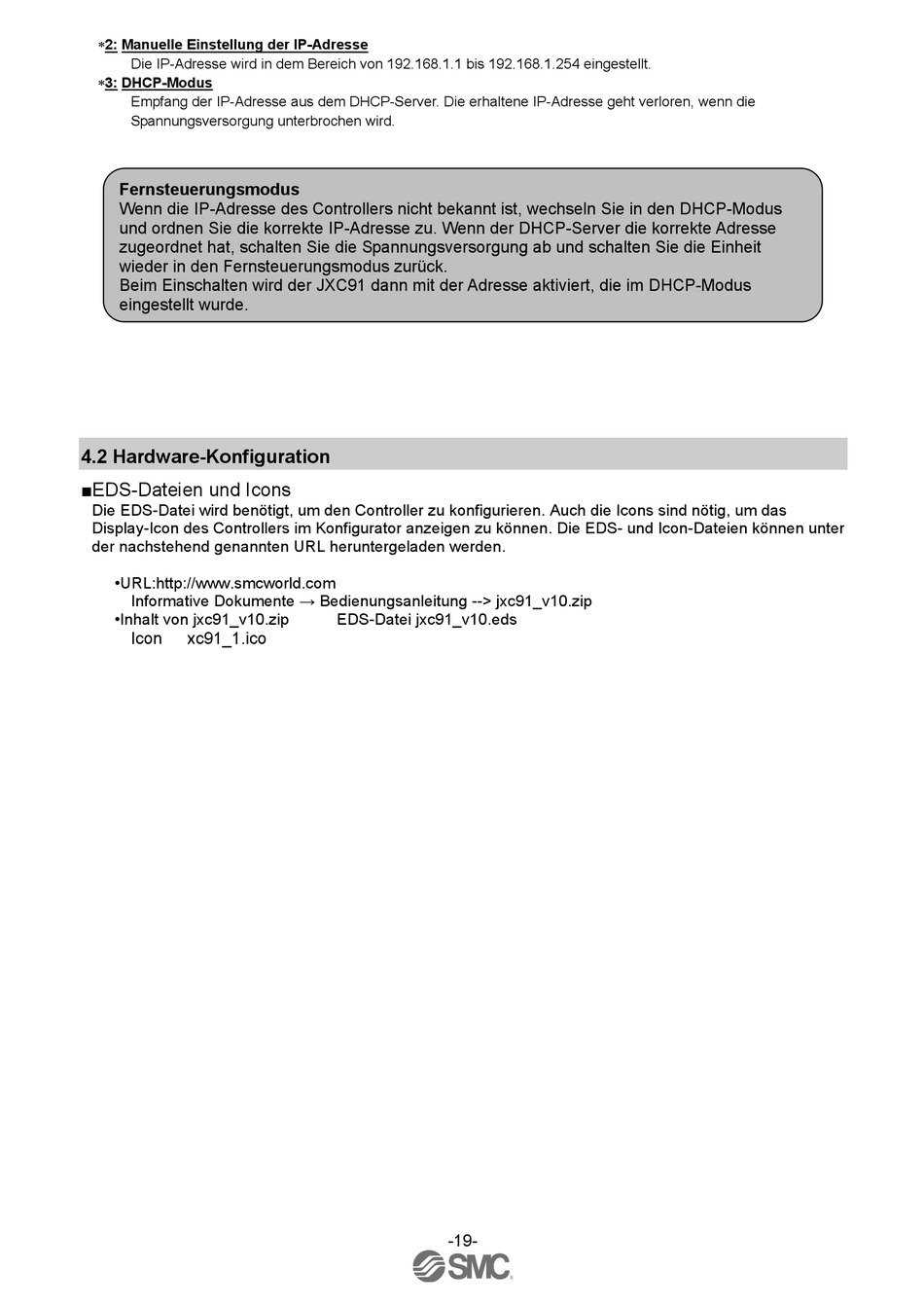

2: Manuelle Einstellung der IP-Adresse
Die IP-Adresse wird in dem Bereich von 192.168.1.1 bis 192.168.1.254 eingestellt.
3: DHCP-Modus
Empfang der IP-Adresse aus dem DHCP-Server. Die erhaltene IP-Adresse geht verloren, wenn die
Spannungsversorgung unterbrochen wird.
Fernsteuerungsmodus
Wenn die IP-Adresse des Controllers nicht bekannt ist, wechseln Sie in den DHCP-Modus
und ordnen Sie die korrekte IP-Adresse zu. Wenn der DHCP-Server die korrekte Adresse
zugeordnet hat, schalten Sie die Spannungsversorgung ab und schalten Sie die Einheit
wieder in den Fernsteuerungsmodus zurück.
Beim Einschalten wird der JXC91 dann mit der Adresse aktiviert, die im DHCP-Modus
eingestellt wurde.
4.2 Hardware-Konfiguration
■EDS-Dateien und Icons
Die EDS-Datei wird benötigt, um den Controller zu konfigurieren. Auch die Icons sind nötig, um das
Display-Icon des Controllers im Konfigurator anzeigen zu können. Die EDS- und Icon-Dateien können unter
der nachstehend genannten URL heruntergeladen werden.
•URL:http://www.smcworld.com
Informative Dokumente → Bedienungsanleitung --> jxc91_v10.zip
•Inhalt von jxc91_v10.zip
Icon
xc91_1.ico
EDS-Datei jxc91_v10.eds
-19-
