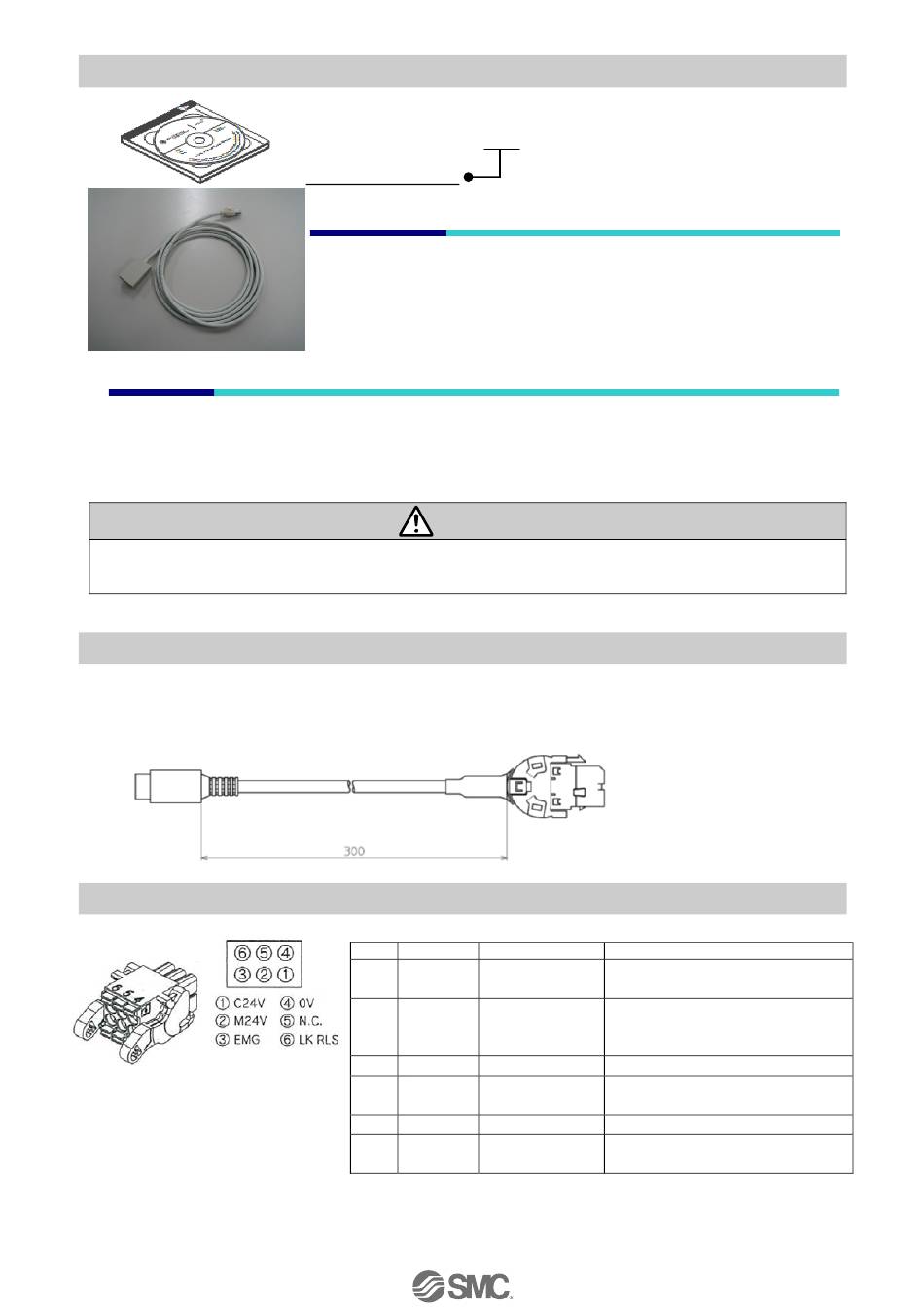

14.5 Controller-Einstellset
Umgebungsbedingungen
PC/AT-Umsetzer mit WindowsXP, Windows7 oder Windows 8 mit USB1.1-oder
USB2.0-Anschluss.
* Windows, WindowsXP und Windows7 sind eingetragene Marken der Microsoft Corporation.
Die letzte Version der Controller-Software muss verwendet werden.
Ein Software-Upgrade kann von der SMC-Website heruntergeladen werden. http://www.smcworld.com/
14.6 Adapterkabel
P5062-5 (Kabellänge: 0,3 m)
14.7 Spannungsversorgungsstecker
JXC-CPW
LEC – W2
Controller-Einstellset
Inhalt
(1) Controller-Software (CD-ROM)
(2) Kommunikationskabel
(3) Umsetzer
(4) USB-Kabel
Achtung
Spannungsversorgungssteckers
Details des
Pos.
Klemme
C24V
1
M24V
2
3
EMG
4
0V
5
-
6
LK RLS
-60-
Funktion
Beschreibung der Funktion
Spannungs-
Positive Steuerungsspannung.
versorgung (+)
Positive Spannung für die Spannungs-
Motorspannung
zufuhr des Antriebsmotors über den
(+)
Controller.
Stopp (+)
Positive Spannung für Stopp-Signal
gemeinsame
Negative gemeinsame Spannung für
Spannung (-)
M24V, C24V, EMG und LK RLS.
NC
Positive Spannung für Entriegelung
Entriegelung (+)
der Motorbremse.
