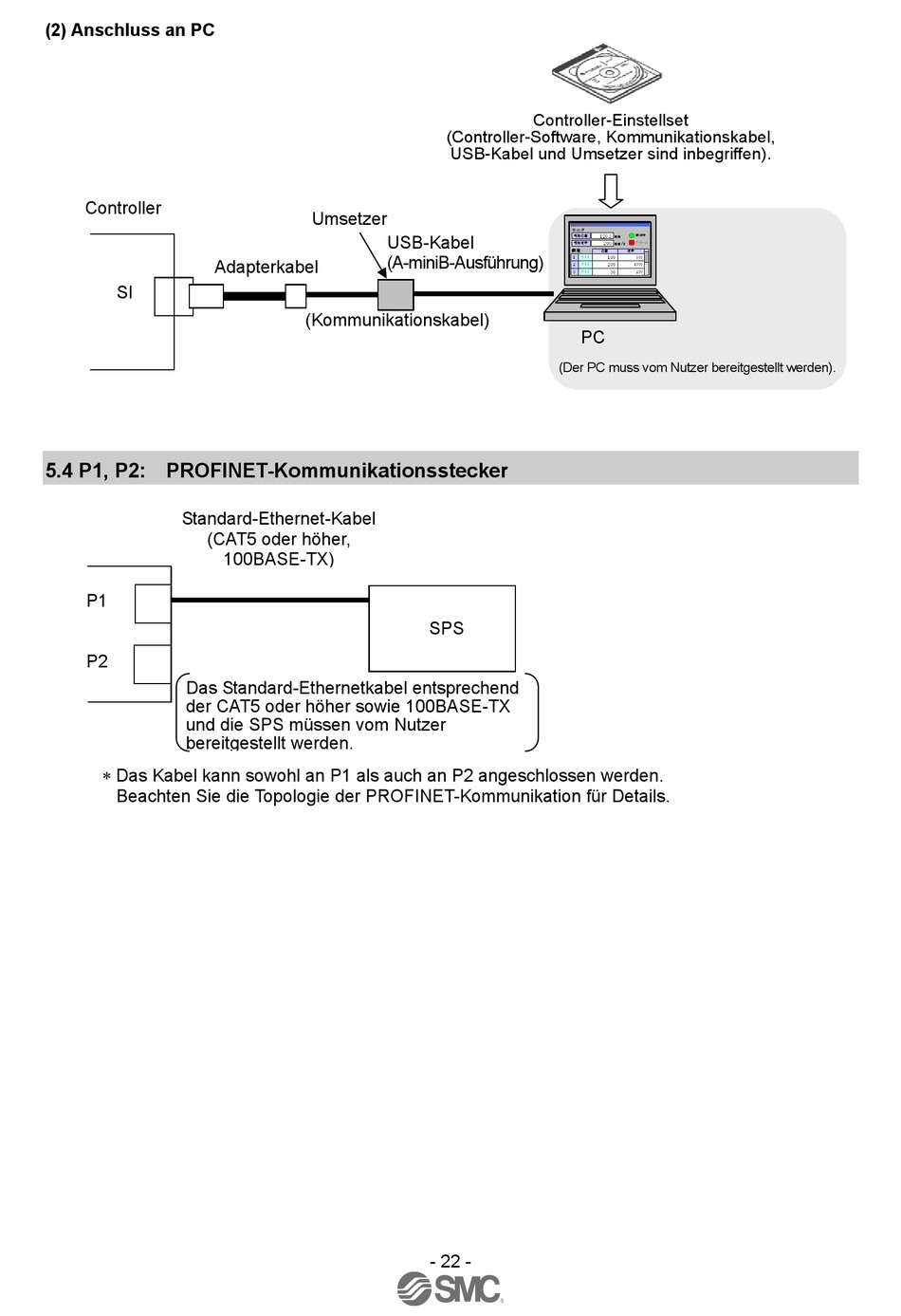

(2) Anschluss an PC

Controller
Adapterkabel
SI

5.4 P1, P2: PROFINET-Kommunikationsstecker

Standard-Ethernet-Kabel
(CAT5 oder höher,
P1
P2
Das Standard-Ethernetkabel entsprechend
der CAT5 oder höher sowie 100BASE-TX
und die SPS müssen vom Nutzer
bereitgestellt werden.
 Das Kabel kann sowohl an P1 als auch an P2 angeschlossen werden.
Beachten Sie die Topologie der PROFINET-Kommunikation für Details.
Umsetzer
USB-Kabel
(A-miniB-Ausführung)
(Kommunikationskabel)
100BASE-TX)
Controller-Einstellset
(Controller-Software, Kommunikationskabel,
USB-Kabel und Umsetzer sind inbegriffen).
モ ニ タ モ ニ タ
現在 位 置 現在 位 置
現在 速 度 現在 速 度
設 定 設 定
1 1 ﾃ ｽ ﾄ ﾃ ｽ ﾄ
2 2 ﾃ ｽ ﾄ ﾃ ｽ ﾄ
3 3 ﾃ ｽ ﾄ ﾃ ｽ ﾄ
PC
(Der PC muss vom Nutzer bereitgestellt werden).
SPS
- 22 -
120. 3 120. 3 m m m m 動 作中 動 作中
200 200
m m /s m m /s アラーム アラーム
位 置 位 置 速 度 速 度
100 100 500 500
200 200 1000 1000
50 50
200 200
