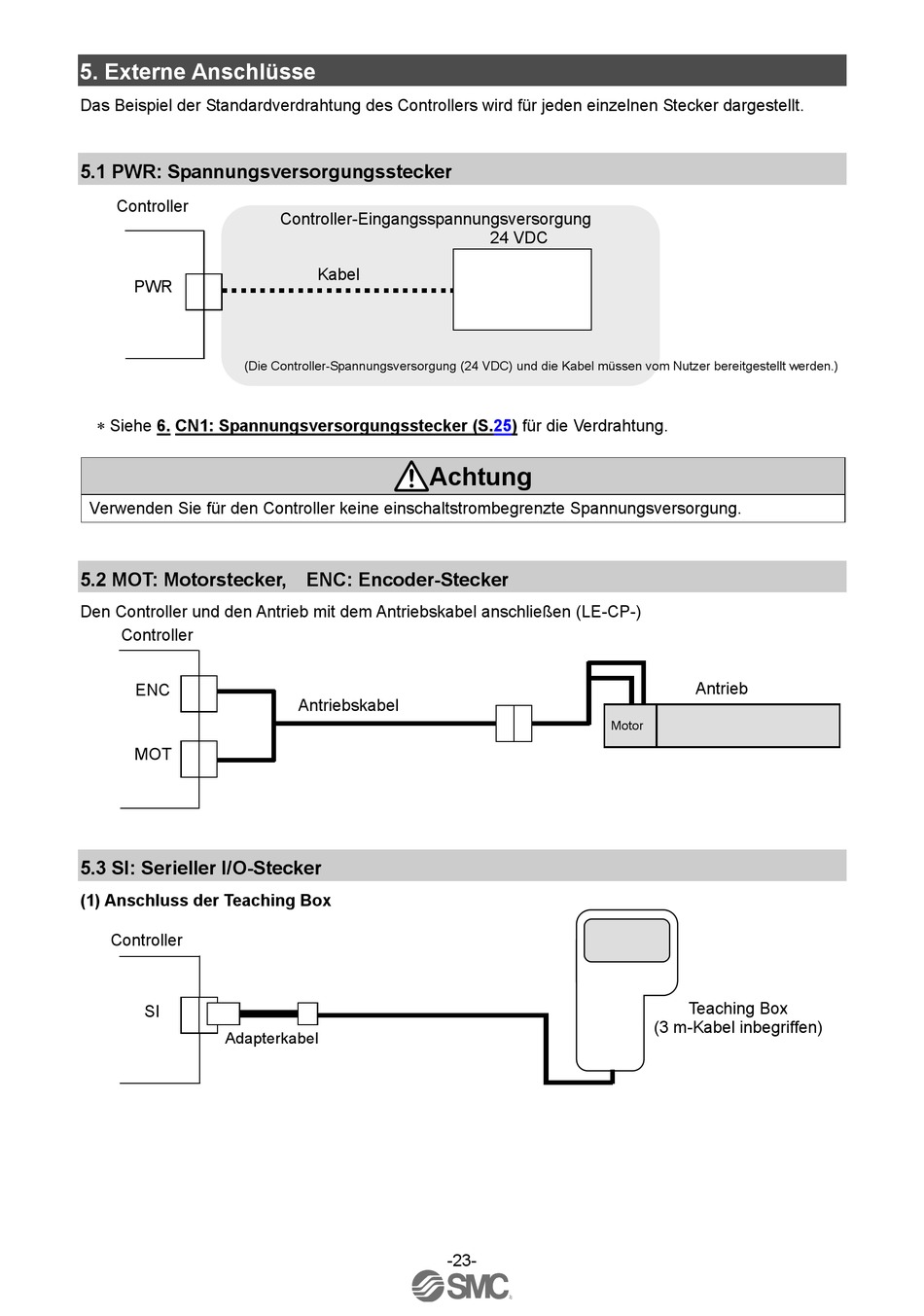

5. Externe Anschlüsse
Das Beispiel der Standardverdrahtung des Controllers wird für jeden einzelnen Stecker dargestellt.
5.1 PWR: Spannungsversorgungsstecker
Controller
Controller-Eingangsspannungsversorgung
24 VDC
Kabel
PWR
(Die Controller-Spannungsversorgung (24 VDC) und die Kabel müssen vom Nutzer bereitgestellt werden.)
Siehe 6. CN1: Spannungsversorgungsstecker (S.25) für die Verdrahtung.
Achtung
Verwenden Sie für den Controller keine einschaltstrombegrenzte Spannungsversorgung.
5.2 MOT: Motorstecker, ENC: Encoder-Stecker
Den Controller und den Antrieb mit dem Antriebskabel anschließen (LE-CP-)
Controller
Antrieb
ENC
Antriebskabel
Motor
MOT
5.3 SI: Serieller I/O-Stecker
(1) Anschluss der Teaching Box
Controller
Teaching Box
SI
(3 m-Kabel inbegriffen)
Adapterkabel
-23-
