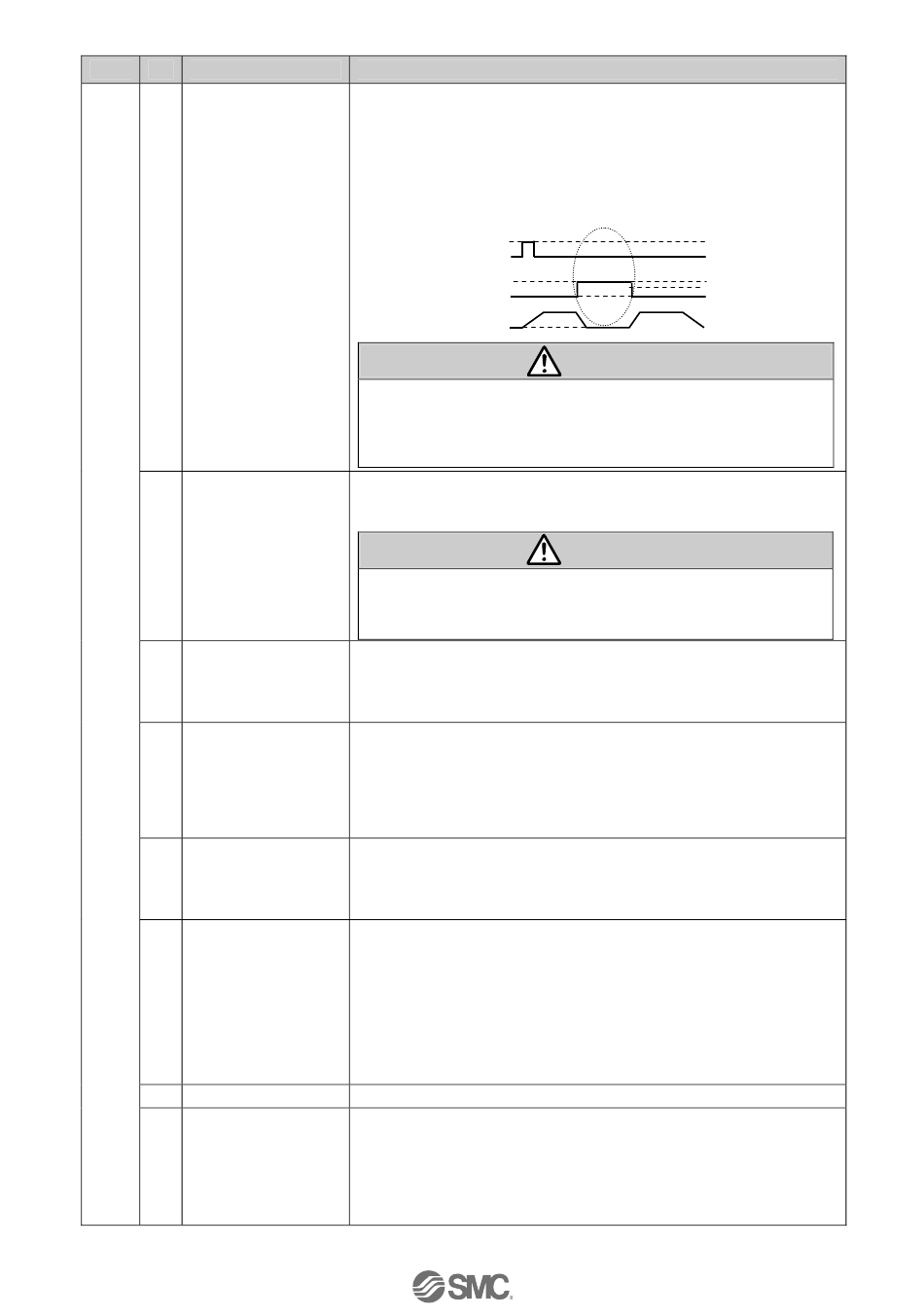

Word Bit Signalbezeichnung
8 HOLD
9 SVON
0
10 DRIVE
11 RESET
12 SETUP
13 JOG(-)
14 JOG(+)
15 FLGTH
Wenn der HOLD-Eingang während des Betriebs eingeschaltet
ist, wird die Geschwindigkeit mit dem max. Verzögerungswert,
der als Grundparameter eingestellt ist, verringert, bis der Antrieb
stoppt. Der Hub wird angehalten, so lange HOLD eingeschaltet
ist und wenn HOLD ausgeschaltet wird, startet der Antrieb den
Verfahrvorgang über den verbleibenden Hub.
•Wenn DRIVE oder SETUP eingeschaltet ist
DRIVE
IN
oder
SETUP OFF
IN
HOLD
OFF
Geschwindigkeit
(1) Wenn HOLD eingeschaltet ist, darf SETUP, DRIVE,
JOG+/JOG- oder Start-Flag nicht eingeschaltet werden. Der
Antrieb kann eine unerwartete Bewegung ausführen.
(2) Die Ausgangssignale werden während aktivierter
Haltefunktion ungültig.
Das SVON-Signal schaltet den Servomotor ein.
Wenn SVON eingeschaltet ist, schaltet sich der Servomotor ein.
Wenn SVON ausgeschaltet ist, schaltet sich der Motor aus.
(1) Wenn SVON eingeschaltet ist, bewegt sich der Antrieb
möglicherweise 2 bis 3 mm, um die Regelgenauigkeit zu
optimieren.
(2) Wenn SVON ausgeschaltet ist, DRIVE und SETUP ausschalten.
Wenn DRIVE eingeschaltet wird, scannt das System die Eingänge
IN0 bis IN5 und startet den Betrieb des Antriebs.
Wenn dieses Signal ausgeschaltet ist, wird die Nummer des aktiven
Schrittes über die Signale OUT0 bis OUT5 ausgegeben.
Signal zum Zurücksetzen des Alarms und des Betriebs.
Nach dem RESET wird die Geschwindigkeit mit dem max.
Verzögerungswert, der als Grundparameter eingestellt ist,
verringert, bis der Antrieb stoppt.
INP und OUT0 bis OUT5 schalten sich aus (wenn der Antrieb jedoch
innerhalb des In-Position-Bereichs stoppt, schaltet sich der INP ein).
Wenn SVRE eingeschaltet ist, wird der SETUP-Betrieb
(Rückkehr zur Ausgangsposition) durchgeführt. Während des
SETUP-Betriebs schaltet sich BUSY ein und nach Abschluss des
SETUP-Betriebs schalten sich SETON und INP ein.
Handbetrieb in (-)-Richtung.
Bewegt sich bei eingeschaltetem Signal. Stoppt bei
ausgeschaltetem Signal.
Wenn FLGTH (Signal für das Umschalten von Hand- und
Tippbetrieb) eingeschaltet ist, erfolgt die Bewegung zur (-)-Seite
zum Zeitpunkt des „JOG(-)"-Signals.
INP-Ausgang, OUT0 bis 5 sind nach Beginn des Hand-/
Tippbetriebs ausgeschaltet. INP-Ausgang, OUT0 bis 5 werden nach
Abschluss des Hand-/Tippbetriebs nicht eingeschaltet.
Der Betrieb ist wie bei JOG(-). Einzig und allein „-" wird zu „+"
Zum Umschalten der Funktion (Hand- und Tippbetrieb) des
JOG-Signals „JOG(-)" und „JOG(+)".
Der Tippbetrieb startet, wenn dieses Signal eingeschaltet ist und
wenn das JOG-Signal eingeschaltet ist.
Der Handbetrieb startet, wenn dieses Signal ausgeschaltet ist. Der
Wert des Tippbetriebs wird über den Betriebsparameter eingestellt.
-38-
Bezeichnung
Halten (HOLD)
Neustart
Achtung
Achtung
