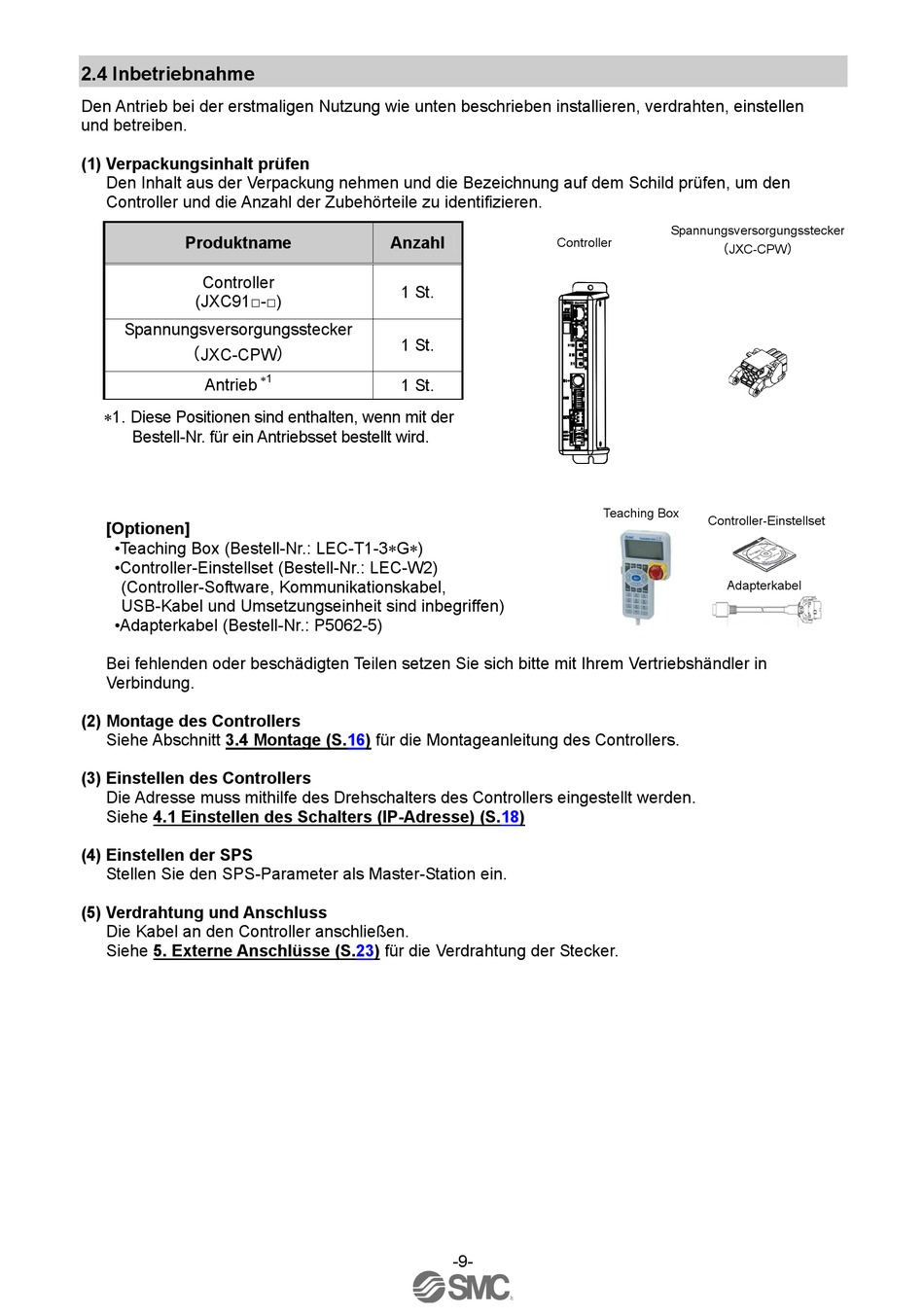

2.4 Inbetriebnahme

Den Antrieb bei der erstmaligen Nutzung wie unten beschrieben installieren, verdrahten, einstellen
und betreiben.
(1) Verpackungsinhalt prüfen
Den Inhalt aus der Verpackung nehmen und die Bezeichnung auf dem Schild prüfen, um den
Controller und die Anzahl der Zubehörteile zu identifizieren.

Produktname

Controller
(JXC91□-□)
Spannungsversorgungsstecker
（JXC-CPW）
Antrieb
 1. Diese Positionen sind enthalten, wenn mit der
Bestell-Nr. für ein Antriebsset bestellt wird.
[Optionen]
• Teaching Box (Bestell-Nr.: LEC-T1-3G)
• Controller-Einstellset (Bestell-Nr.: LEC-W2)
(Controller-Software, Kommunikationskabel,
USB-Kabel und Umsetzungseinheit sind inbegriffen)
• Adapterkabel (Bestell-Nr.: P5062-5)
Bei fehlenden oder beschädigten Teilen setzen Sie sich bitte mit Ihrem Vertriebshändler in
Verbindung.

(2) Montage des Controllers

Siehe Abschnitt 3.4 Montage (S.16) für die Montageanleitung des Controllers.

(3) Einstellen des Controllers

Die Adresse muss mithilfe des Drehschalters des Controllers eingestellt werden.
Siehe 4.1 Einstellen des Schalters (IP-Adresse) (S.18)

(4) Einstellen der SPS

Stellen Sie den SPS-Parameter als Master-Station ein.

(5) Verdrahtung und Anschluss

Die Kabel an den Controller anschließen.
Siehe 5. Externe Anschlüsse (S.23) für die Verdrahtung der Stecker.
Anzahl
1 St.
1 St.
 1
1 St.
Controller
Teaching Box
-9-
Spannungsversorgungsstecker
（JXC-CPW）
Controller-Einstellset
Adapterkabel
