3.4 Montage

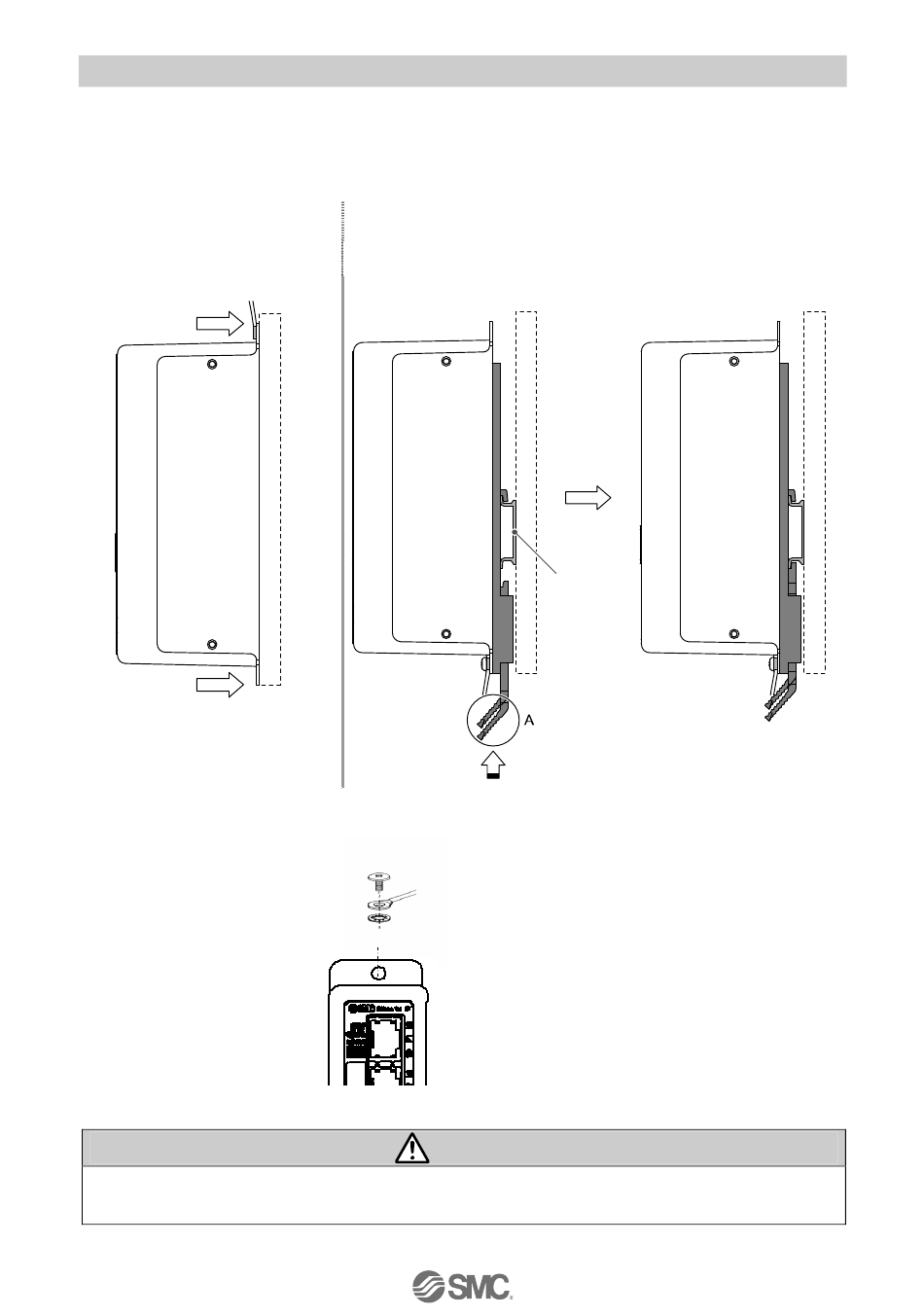

(1) Montage
Der Controller kann direkt mit Schrauben oder mithilfe der DIN-Schiene montiert werden.
Einzelheiten zu den Montageoptionen des Controllers werden nachfolgend gezeigt.
[1] Schraubenmontage (JXC917-□) [2] DIN-Schienenmontage (JXC918-□)
(Montage mit zwei
M4-Schrauben)
Befestigungs-
richtung
Befestigungs-
richtung
(2) Erdung
Das Erdungskabel mit Crimpverbinder zwischen die M4-Schraube und die erschütterungsfeste
Unterlegscheibe platzieren und die Schraube wie nachfolgend dargestellt festziehen.
Die M4-Schraube, Kabel mit Crimpverbinder und erschütterungsfeste Unterlegscheibe sind vom
Benutzer bereitzustellen.
Der Controller muss geerdet werden, um elektromagnetische Störsignale zu reduzieren.
(Montage mit DIN-Schiene)
vor Verriegelung auf
Erdungs-
DIN-Schiene
kabel
Erdungskabel
M4-Schraub
Kabel mit Quetschkabelschuh
Zahnscheibe
Controller
Achtung
bei verriegelter DIN-Schiene
DIN-
Schiene
Den Controller in die DIN-Schiene einhaken und den
Hebel A zum Verriegeln in Pfeilrichtung drücken.
-16-
Erdungskabel
