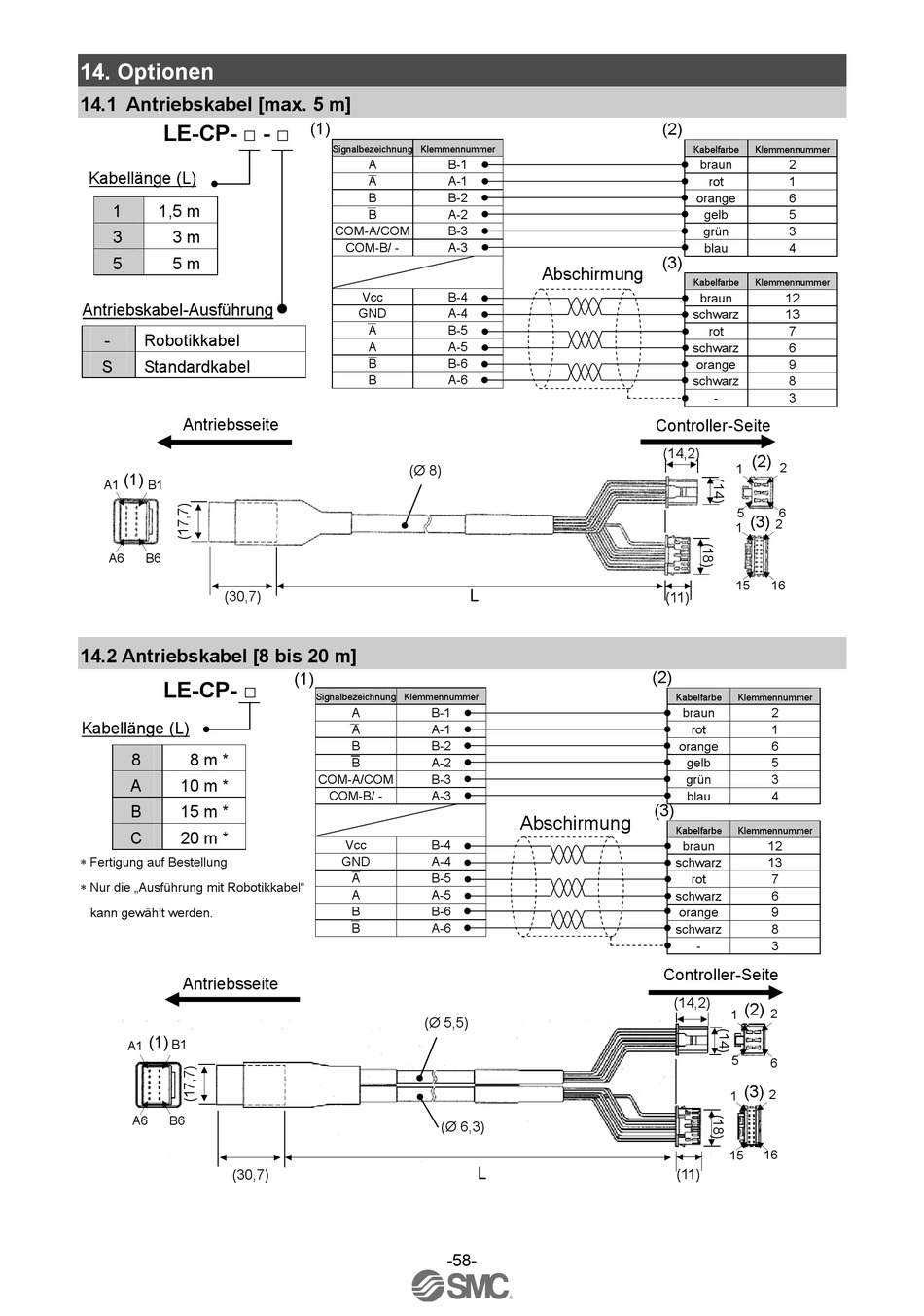

14. Optionen
14.1 Antriebskabel [max. 5 m]
LE-CP- □ - □
Kabellänge (L)
1
1,5 m
3
3 m
5
5 m
Antriebskabel-Ausführung
-
Robotikkabel
S
Standardkabel
Antriebsseite
(1)
A1
B1
A6
B6
(30,7)
14.2 Antriebskabel [8 bis 20 m]
LE-CP- □
Kabellänge (L)
8
8 m *
A
10 m *
B
15 m *
C
20 m *
Fertigung auf Bestellung
Nur die „Ausführung mit Robotikkabel"
kann gewählt werden.
Antriebsseite
(1)
B1
A1
B6
A6
(30,7)
(1)
Signalbezeichnung Klemmennummer
A
B-1
A
A-1
B
B-2
B
A-2
COM-A/COM
B-3
COM-B/ -
A-3
Vcc
B-4
GND
A-4
A
B-5
A
A-5
B
B-6
B
A-6
(Ø 8)
(1)
Signalbezeichnung Klemmennummer
A
B-1
A
A-1
B
B-2
B
A-2
COM-A/COM
B-3
COM-B/ -
A-3
Vcc
B-4
GND
A-4
A
B-5
A
A-5
B
B-6
B
A-6
(Ø 5,5)
(Ø 6,3)
-58-
Abschirmung
L
Abschirmung
L
(2)
Kabelfarbe
Klemmennummer
braun
2
rot
1
orange
6
gelb
5
grün
3
blau
4
(3)
Kabelfarbe
Klemmennummer
braun
12
schwarz
13
rot
7
schwarz
6
orange
9
schwarz
8
-
3
Controller-Seite
(14,2)
(2)
2
1
5
6
(3)
2
1
15
16
(11)
(2)
Kabelfarbe
Klemmennummer
braun
2
rot
1
orange
6
gelb
5
grün
3
blau
4
(3)
Kabelfarbe
Klemmennummer
braun
12
schwarz
13
rot
7
schwarz
6
orange
9
schwarz
8
-
3
Controller-Seite
(14,2)
(2)
2
1
5
6
(3)
2
1
15
16
(11)
