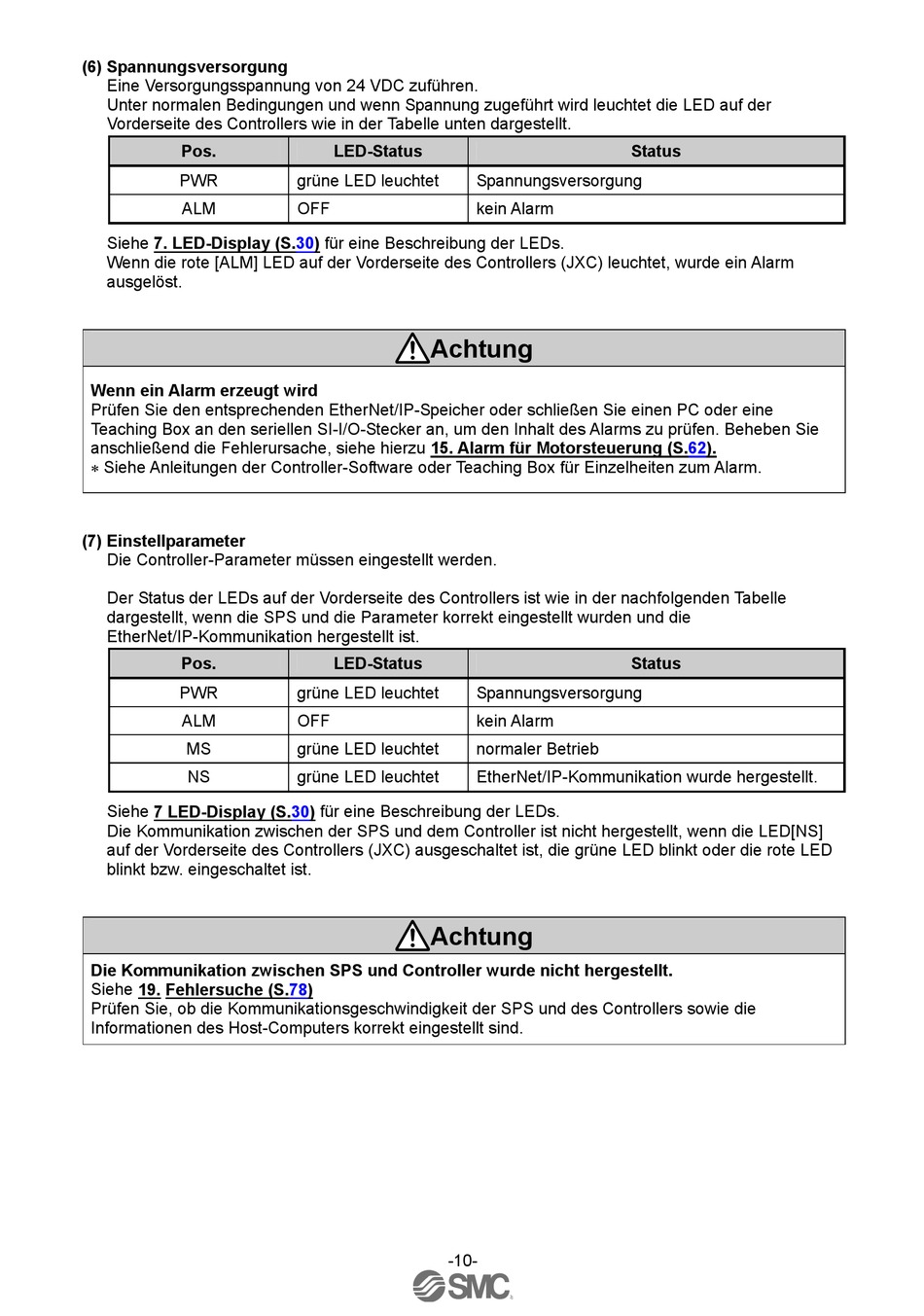

(6) Spannungsversorgung
Eine Versorgungsspannung von 24 VDC zuführen.
Unter normalen Bedingungen und wenn Spannung zugeführt wird leuchtet die LED auf der
Vorderseite des Controllers wie in der Tabelle unten dargestellt.
Pos.
PWR
ALM
Siehe 7. LED-Display (S.30) für eine Beschreibung der LEDs.
Wenn die rote [ALM] LED auf der Vorderseite des Controllers (JXC) leuchtet, wurde ein Alarm
ausgelöst.
Wenn ein Alarm erzeugt wird
Prüfen Sie den entsprechenden EtherNet/IP-Speicher oder schließen Sie einen PC oder eine
Teaching Box an den seriellen SI-I/O-Stecker an, um den Inhalt des Alarms zu prüfen. Beheben Sie
anschließend die Fehlerursache, siehe hierzu 15. Alarm für Motorsteuerung (S.62).
Siehe Anleitungen der Controller-Software oder Teaching Box für Einzelheiten zum Alarm.
(7) Einstellparameter
Die Controller-Parameter müssen eingestellt werden.
Der Status der LEDs auf der Vorderseite des Controllers ist wie in der nachfolgenden Tabelle
dargestellt, wenn die SPS und die Parameter korrekt eingestellt wurden und die
EtherNet/IP-Kommunikation hergestellt ist.
Pos.
PWR
ALM
MS
NS
Siehe 7 LED-Display (S.30) für eine Beschreibung der LEDs.
Die Kommunikation zwischen der SPS und dem Controller ist nicht hergestellt, wenn die LED[NS]
auf der Vorderseite des Controllers (JXC) ausgeschaltet ist, die grüne LED blinkt oder die rote LED
blinkt bzw. eingeschaltet ist.
Die Kommunikation zwischen SPS und Controller wurde nicht hergestellt.
Siehe 19. Fehlersuche (S.78)
Prüfen Sie, ob die Kommunikationsgeschwindigkeit der SPS und des Controllers sowie die
Informationen des Host-Computers korrekt eingestellt sind.
LED-Status
grüne LED leuchtet
OFF
Achtung
LED-Status
grüne LED leuchtet
OFF
grüne LED leuchtet
grüne LED leuchtet
Achtung
-10-
Status
Spannungsversorgung
kein Alarm
Status
Spannungsversorgung
kein Alarm
normaler Betrieb
EtherNet/IP-Kommunikation wurde hergestellt.
