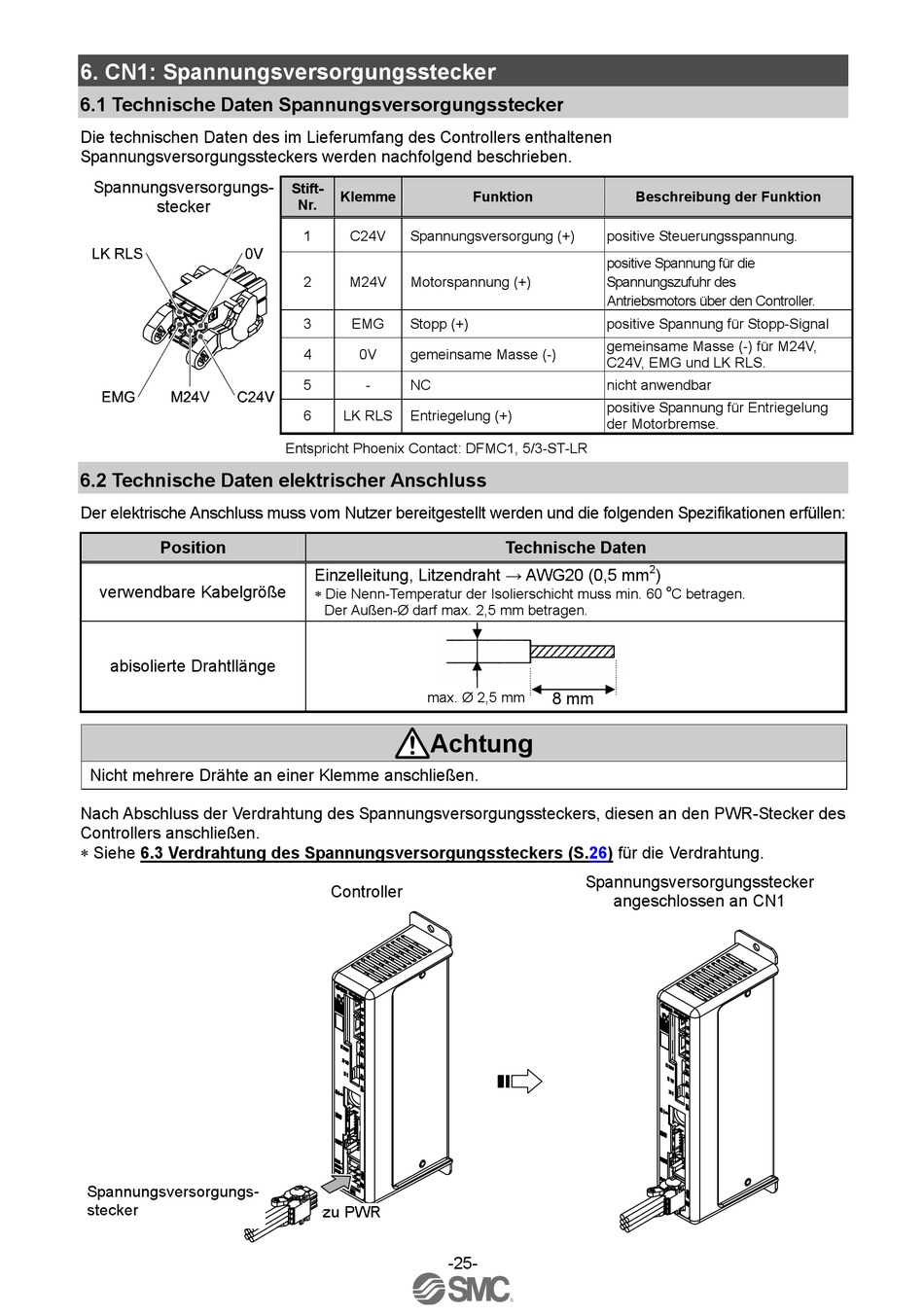

6. CN1: Spannungsversorgungsstecker
6.1 Technische Daten Spannungsversorgungsstecker
Die technischen Daten des im Lieferumfang des Controllers enthaltenen
Spannungsversorgungssteckers werden nachfolgend beschrieben.
Spannungsversorgungs-
stecker
6.2 Technische Daten elektrischer Anschluss
Der elektrische Anschluss muss vom Nutzer bereitgestellt werden und die folgenden Spezifikationen erfüllen:
Position
verwendbare Kabelgröße
abisolierte Drahtllänge
Nicht mehrere Drähte an einer Klemme anschließen.
Nach Abschluss der Verdrahtung des Spannungsversorgungssteckers, diesen an den PWR-Stecker des
Controllers anschließen.
 Siehe 6.3 Verdrahtung des Spannungsversorgungssteckers (S.26) für die Verdrahtung.
Spannungsversorgungs-
stecker
Stift-
Klemme
Nr.
1
C24V
Spannungsversorgung (+)
2
M24V
Motorspannung (+)
3
EMG
Stopp (+)
4
0V
gemeinsame Masse (-)
5
-
NC
6
LK RLS
Entriegelung (+)
Entspricht Phoenix Contact: DFMC1, 5/3-ST-LR
Einzelleitung, Litzendraht → AWG20 (0,5 mm
 Die Nenn-Temperatur der Isolierschicht muss min. 60
Der Außen-Ø darf max. 2,5 mm betragen.
max. Ø 2,5 mm
Achtung
Controller
zu PWR
-25-
Funktion
Beschreibung der Funktion
positive Steuerungsspannung.
positive Spannung für die
Spannungszufuhr des
Antriebsmotors über den Controller.
positive Spannung für Stopp-Signal
gemeinsame Masse (-) für M24V,
C24V, EMG und LK RLS.
nicht anwendbar
positive Spannung für Entriegelung
der Motorbremse.
Technische Daten
8 mm
Spannungsversorgungsstecker
angeschlossen an CN1
2
)
o
C betragen.
