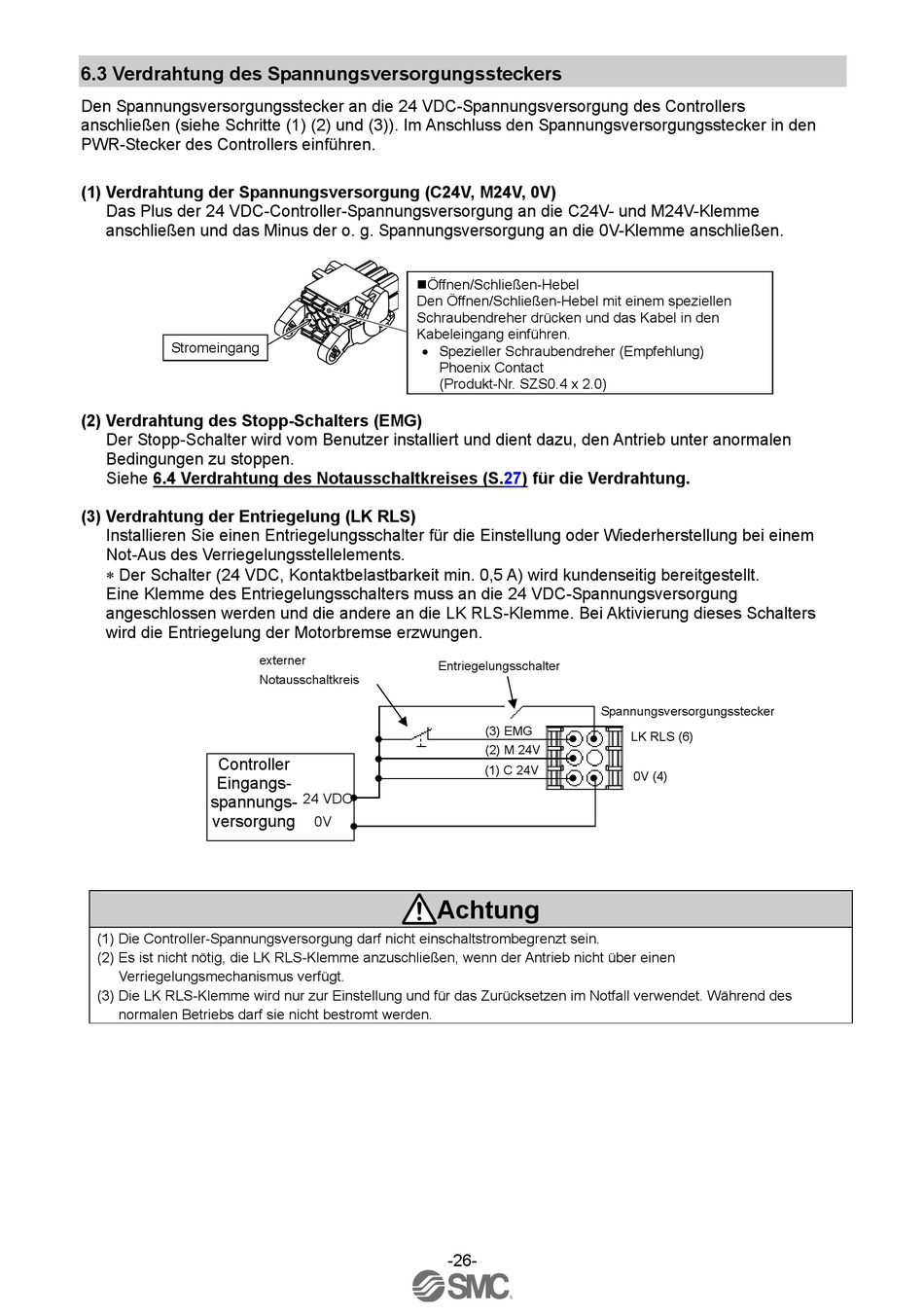

6.3 Verdrahtung des Spannungsversorgungssteckers
Den Spannungsversorgungsstecker an die 24 VDC-Spannungsversorgung des Controllers
anschließen (siehe Schritte (1) (2) und (3)). Im Anschluss den Spannungsversorgungsstecker in den
PWR-Stecker des Controllers einführen.
(1) Verdrahtung der Spannungsversorgung (C24V, M24V, 0V)
Das Plus der 24 VDC-Controller-Spannungsversorgung an die C24V- und M24V-Klemme
anschließen und das Minus der o. g. Spannungsversorgung an die 0V-Klemme anschließen.
Stromeingang
(2) Verdrahtung des Stopp-Schalters (EMG)
Der Stopp-Schalter wird vom Benutzer installiert und dient dazu, den Antrieb unter anormalen
Bedingungen zu stoppen.
Siehe 6.4 Verdrahtung des Notausschaltkreises (S.27) für die Verdrahtung.
(3) Verdrahtung der Entriegelung (LK RLS)
Installieren Sie einen Entriegelungsschalter für die Einstellung oder Wiederherstellung bei einem
Not-Aus des Verriegelungsstellelements.
Der Schalter (24 VDC, Kontaktbelastbarkeit min. 0,5 A) wird kundenseitig bereitgestellt.
Eine Klemme des Entriegelungsschalters muss an die 24 VDC-Spannungsversorgung
angeschlossen werden und die andere an die LK RLS-Klemme. Bei Aktivierung dieses Schalters
wird die Entriegelung der Motorbremse erzwungen.
Controller
Eingangs-
spannungs-
versorgung
(1) Die Controller-Spannungsversorgung darf nicht einschaltstrombegrenzt sein.
(2) Es ist nicht nötig, die LK RLS-Klemme anzuschließen, wenn der Antrieb nicht über einen
Verriegelungsmechanismus verfügt.
(3) Die LK RLS-Klemme wird nur zur Einstellung und für das Zurücksetzen im Notfall verwendet. Während des
normalen Betriebs darf sie nicht bestromt werden.
Öffnen/Schließen-Hebel
Den Öffnen/Schließen-Hebel mit einem speziellen
Schraubendreher drücken und das Kabel in den
Kabeleingang einführen.
Spezieller Schraubendreher (Empfehlung)
externer
Notausschaltkreis
24 VDC
0V
Phoenix Contact
(Produkt-Nr. SZS0.4 x 2.0)
Entriegelungsschalter
Spannungsversorgungsstecker
(3) EMG
(2) M 24V
(1) C 24V
Achtung
-26-
LK RLS (6)
0V (4)
